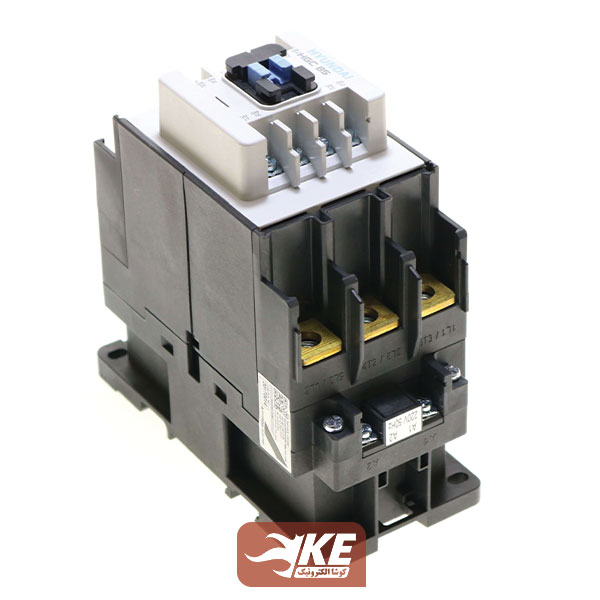

کنتاکتور 85 آمپر 220 ولت HGC85 هیوندای

ویژگی‌ها
سازنده(برند): هیوندای (کره)
ولتاژ ورودی/تحریک: 220vAC
جریان خروجی(نامی): 85 آمپر
کنتاکت کمکی: دو کنتاکت باز و دو کنتاکت بسته
نوع نصب: دیواری(روکار), ریلی, روی سینی تابلو
گارانتی: اصالت و سلامت فیزیکی کالا

کنتاکتور سه‌فاز D85 هیوندای 85 کیلووات AC ساخت کره معادل مدل UMC85

ناموجود

ارسال توسط کوشا الکترونیک
تک فروشی 4,340,700 تومان

ناموجود

توضیحات

کنتاکتور 85 آمپر 220ولت هیوندای مدل HGC85 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 45 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد. این کنتاکتور معادل کنتاکتور هیوندای مدل UMC85 است که سری UMC توقف تولید شده و خارج از گارانتی است. کنتاکتور 85 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:

  • دارای دو کنتاکت کمکی باز و بسته
  • ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
  • حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
  • عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
  • کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
  • امکان نصب دیواری و روی ریل 35 میلی‌متری
  • بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
  • امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
  • کاهش توان مصرفی بوبین در سری جدید HGC

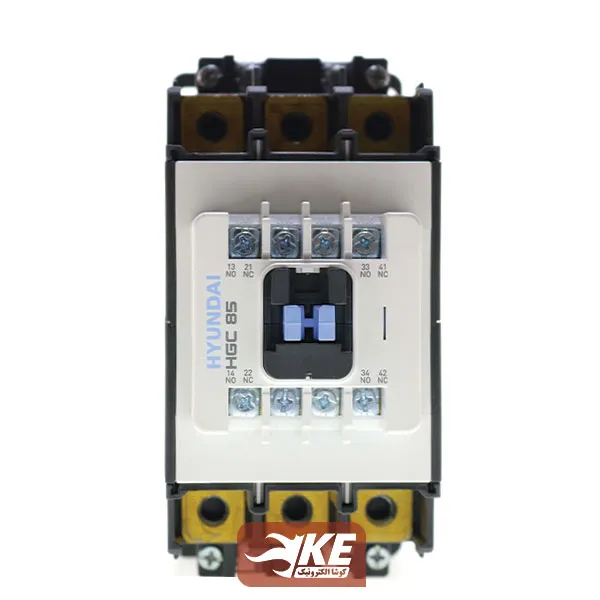

روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.

قدرت کلیدزنی کنتاکتور 85 آمپر 220ولت هیوندای

  1. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 125 آمپر را قطع و وصل کرد.
  2. برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 85 آمپر (25 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 85 آمپر (45 کیلووات) را قطع و وصل کرد.
  3. برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 65 آمپر (15 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 62 آمپر (30 کیلووات) را قطع و وصل کرد.

اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

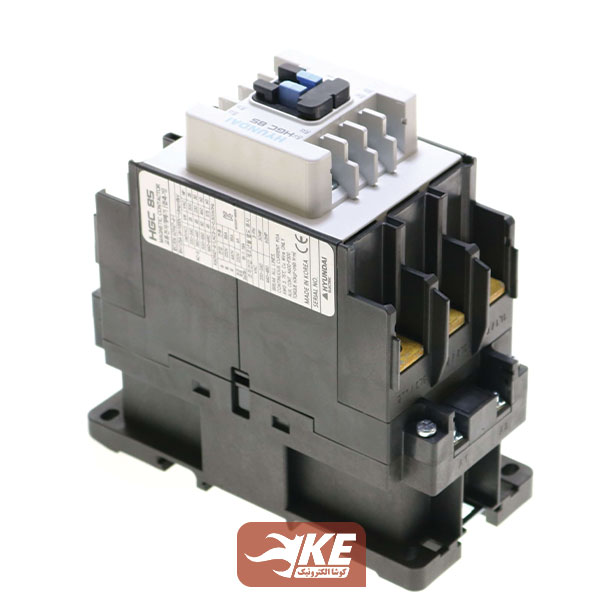

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای

در پشت این کنتاکتور جا برای اتصال روی ریل فلزی وجود دارد که با توجه به وزن نسبتا بالای این کنتاکتور پیشنهاد می‌کنیم که آن‌را با چهار پیچ به سینی تابلو پیچ کنید. ترمینال‌های تحریک بوبین کنتاکتور 85 آمپر هیوندای، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود. بخش‌های مختلف این کنتاکتور را در شکل زیر ملاحظه می‌کنید:

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای 9 تا 100 آمپر



تجهیزات جانبی

برای راه‌اندازی کنتاکتور تجهیزات جانبی خاصی مورد نیاز نیست ولی خود این قطعه به عنوان تجهیز جانبی همه رله‌های صنعتی نظیر کنترل فاز و بار و انواع تایمر و …. همچنین برای کنترل موتور در کنار بی‌متال، کلید حراتی و …. استفاده می‌شود. که برای حفظ یکپارچگی و ظاهر تابلو، بهتر است از بیمتال هیوندای و کلید حرارتی هیوندای استفاده شود.



ابعاد کنتاکتور 85 آمپر 220 ولت HGC هیوندای

ابعاد کنتاکتور 75 تا 100 آمپر 220 ولت HGC هیوندای



کنتاکتور 85 آمپر 220 ولت HGC هیوندای، جزو کنتاکتورهای متوسط رو به سنگین هیوندای به‌شمار می‌رود که برای راه‌اندازی دوضرب الکتروموتورهای نیمه‌سنگین بصورت ستاره-مثلث (محدوده رنج 55 الی 75 کیلووات) استفاده می‌شود. همچنین رنج 85 آمپر یکی از متداول‌ترین و پرمصرف‌ترین کنتاکتورهای مورد استفاده در خروجی کنترل فاز است.

توضیحات تکمیلی

وزن1300 گرم
ابعاد7 × 15.3 × 14.6 سانتیمتر
سازنده(برند)

هیوندای (کره)

ولتاژ ورودی/تحریک

220vAC

جریان خروجی(نامی)

85 آمپر

کنتاکت کمکی

دو کنتاکت باز و دو کنتاکت بسته

نوع نصب

دیواری(روکار), ریلی, روی سینی تابلو

گارانتی

اصالت و سلامت فیزیکی کالا
