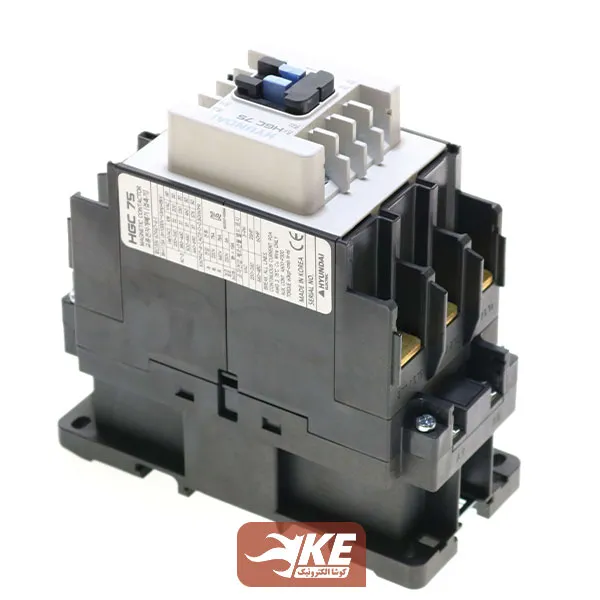

کنتاکتور ۷۵ آمپر 220ولت هیوندای مدل HGC75 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز ۴۰۰ ولت تا حداکثر ۳۷ کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور ۲۲۰ ولت AC می‌باشد. این کنتاکتور معادل کنتاکتور هیوندای مدل UMC75 است که سری UMC توقف تولید شده و خارج از گارانتی است. کنتاکتور ۷۵ آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر ۶۹۰ ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:
- دارای دو کنتاکت کمکی باز و بسته
- ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر ۱۰۰۰ ولت
- حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر ۶ کیلوولت
- عمر مکانیکی ۱۵ میلیون و عمر الکتریکی ۲.۵ میلیون سویچ
- کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
- امکان نصب دیواری و روی ریل ۳۵ میلی‌متری
- بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
- امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
- کاهش توان مصرفی بوبین در سری جدید HGC

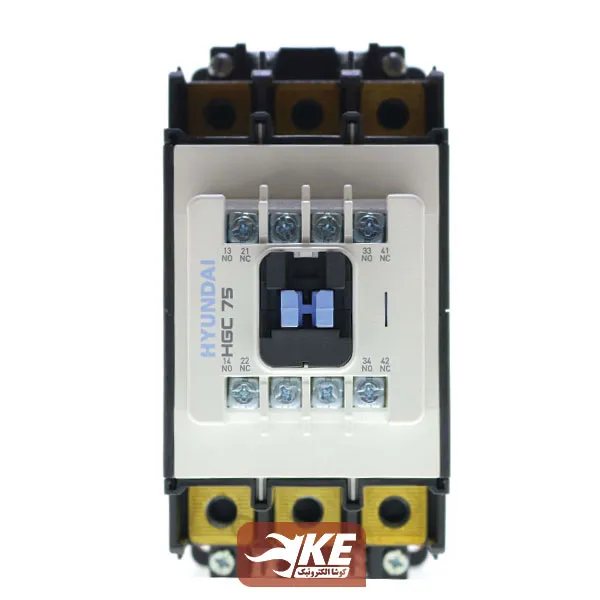

روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.
قدرت کلیدزنی کنتاکتور ۷۵ آمپر 220ولت هیوندای
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا ۱۱۵ آمپر را قطع و وصل کرد.
- برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز ۲۰۰ تا ۲۴۰ ولت می‌توان تا ۷۵ آمپر (۲۲ کیلووات) و در ولتاژ سه‌فاز ۳۸۰ الی 440ولت می‌توان حداکثر تا ۷۵ آمپر (۳۷ کیلووات) را قطع و وصل کرد.
- برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز ۲۰۰ تا ۲۴۰ ولت می‌توان تا ۵۵ آمپر (۱۳ کیلووات) و در ولتاژ سه‌فاز ۳۸۰ الی 440ولت می‌توان حداکثر تا ۵۲ آمپر (۶۲۵ کیلووات) را قطع و وصل کرد.
اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

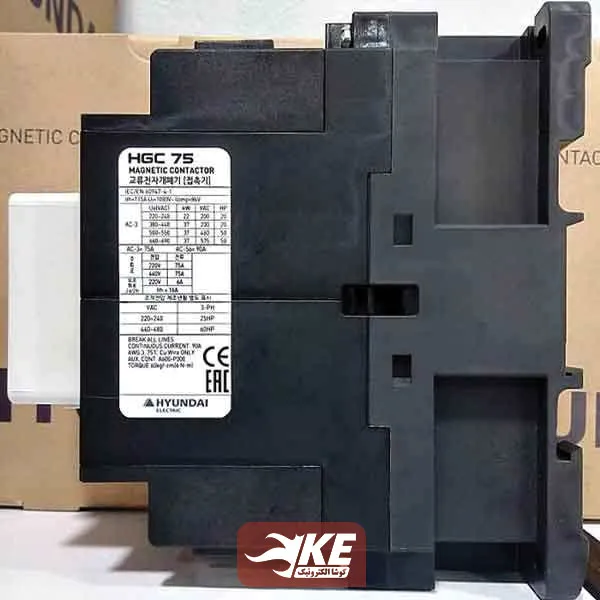

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای

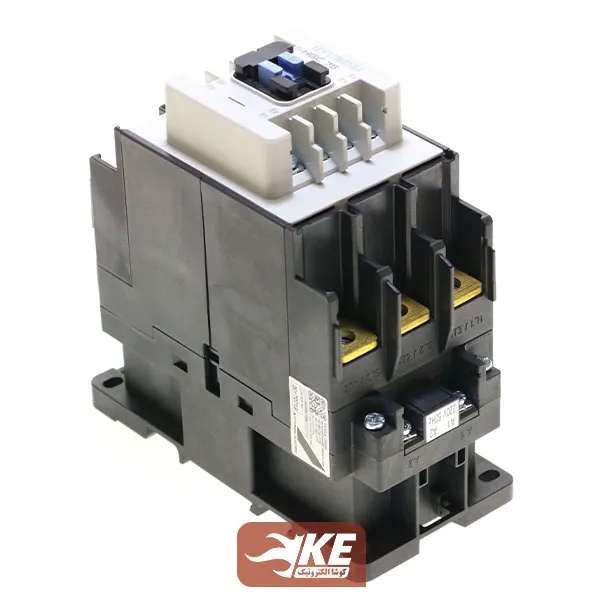

ترمینال‌های تحریک بوبین کنتاکتور hyundai HGC75، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود. بخش‌های مختلف این کنتاکتور را در شکل زیر ملاحظه می‌کنید:
تجهیزات جانبی
برای راه‌اندازی کنتاکتور تجهیزات جانبی خاصی مورد نیاز نیست ولی خود این قطعه به عنوان تجهیز جانبی همه رله‌های صنعتی نظیر کنترل فاز و بار و انواع تایمر و …. همچنین برای کنترل موتور در کنار بی‌متال، کلید حراتی و …. استفاده می‌شود.
ابعاد کنتاکتور ۷۵ آمپر ۲۲۰ ولت HGC هیوندای
