کلید هوایی

انتخاب و خرید کلید هوایی مناسب یکی از تصمیم‌های مهم در طراحی و راه‌اندازی تابلوهای برق صنعتی است؛ زیرا یک انتخاب نادرست می‌تواند باعث کاهش سطح حفاظت، آسیب به تجهیزات و افزایش هزینه‌های تعمیرات شود. بسیاری از کاربران هنگام خرید با سوالاتی مانند انتخاب جریان نامی مناسب، تفاوت مدل‌ها، بررسی کیفیت برند و اطلاع از قیمت کلید هوایی مواجه هستند.
در این صفحه از کوشانیک می‌توانید با انواع کلید هوایی، ویژگی‌های فنی، کاربردها و عوامل مؤثر بر قیمت روز کلید هوایی آشنا شوید و برای خرید کلید ACB متناسب با سیستم برق خود، انتخابی مطمئن داشته باشید. با ما همراه باشید.

کلید هوایی چیست؟

کلید هوایی یا ACB (Air Circuit Breaker)، یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های توزیع برق فشار ضعیف است که برای حفاظت از مدارها و تجهیزات در برابر اضافه‌بار، اتصال کوتاه و خطاهای الکتریکی به کار می‌رود. در این تجهیز، از هوا به‌ عنوان محیط خاموش‌کننده جرقه استفاده می‌شود.

کاربردهای کلید هوایی در اتوماسیون صنعتی

کلید هوایی به دلیل قدرت قطع بالا، دقت در عملکرد حفاظتی و قابلیت تنظیم پارامترهای مختلف، یکی از مهم‌ترین تجهیزات در سیستم‌های توزیع برق و اتوماسیون صنعتی محسوب می‌شود. در ادامه با مهم‌ترین کاربردهای کلید هوایی صنعتی در صنایع مختلف آشنا می‌شویم.

حفاظت از تابلوهای توزیع برق فشار ضعیف

یکی از رایج‌ترین کاربردهای کلید هوایی تابلو برق، حفاظت و کنترل مدارها در کارخانه‌ها، مجتمع‌های تجاری و پروژه‌های صنعتی است.

استفاده در نیروگاه‌ها و پست‌های برق

در نیروگاه‌ها، پست‌های توزیع و مراکز تولید انرژی، از کلید ACB برای حفاظت از تجهیزات جانبی، ژنراتورها، ترانسفورماتورها و باس‌بارها استفاده می‌شود. عملکرد سریع این تجهیزات هنگام وقوع خطا، از گسترش آسیب به سایر بخش‌های شبکه جلوگیری کرده و پایداری سیستم برق را حفظ می‌کند.

مناسب برای مدارهایی با قطع و وصل مکرر

طراحی مکانیکی مقاوم و طول عمر بالای انواع کلید هوایی باعث شده است این تجهیزات برای کاربردهایی که نیاز به سوئیچینگ مکرر دارند، عملکردی مطمئن و پایدار ارائه دهند.

استفاده در ساختمان‌های بزرگ و مراکز حساس

بیمارستان‌ها، مراکز داده (Data Center)، فرودگاه‌ها، هتل‌ها و مراکز خرید به سیستم برق پایدار نیاز دارند. کلید هوایی تابلو برق در این مراکز وظیفه حفاظت از تابلوهای اصلی و تجهیزات حساس را بر عهده دارد.

حفاظت از سیستم‌های حمل‌ و نقل ریلی

کلید هوایی فشار ضعیف در تابلوهای برق این سیستم‌ها برای حفاظت از مدارهای تغذیه، تجهیزات کنترلی و سیستم‌های سیگنالینگ مورد استفاده قرار می‌گیرد و نقش مهمی در حفظ ایمنی و تداوم بهره‌برداری دارد.

وظایف کلید هوایی

کلید هوایی تنها یک وسیله برای قطع و وصل جریان برق نیست، بلکه نقش یک سیستم حفاظتی هوشمند را در شبکه‌های توزیع برق ایفا می‌کند. این تجهیز با تشخیص سریع خطاهای الکتریکی، از تجهیزات، تابلوهای برق و تأسیسات صنعتی در برابر آسیب‌های جدی محافظت کرده و احتمال بروز آتش‌سوزی، خرابی تجهیزات و توقف خطوط تولید را کاهش می‌دهد.

انواع کلید هوایی

کلیدهای هوایی در مدل‌های مختلفی تولید می‌شوند که هر کدام با توجه به ساختار، نحوه نصب و مکانیزم عملکرد، برای کاربردهای متفاوتی در سیستم‌های برق صنعتی مورد استفاده قرار می‌گیرند. شناخت انواع این تجهیزات به انتخاب دقیق‌تر هنگام خرید کلید هوایی و بررسی مشخصات فنی مورد نیاز پروژه کمک می‌کند.

انواع کلید هوایی بر اساس مکانیزم خاموش کردن قوس الکتریکی

برای خاموش کردن قوس الکتریکی ایجادشده هنگام قطع مدار، کلیدهای هوایی از مکانیزم‌های مختلفی استفاده می‌کنند که هر کدام برای شرایط کاری و سطح جریان مشخصی طراحی شده‌اند. آشنایی با این روش‌ها به انتخاب مناسب‌تر کلید هوایی صنعتی بر اساس نیاز سیستم و سطح حفاظت مورد نیاز کمک می‌کند.

کلید هوایی با قطع ساده (Plain Break ACB)

در این نوع کلید اتوماتیک هوایی، کنتاکت‌ها در هوای آزاد از یکدیگر جدا می‌شوند و قوس الکتریکی با افزایش طول و خنک شدن تدریجی توسط هوای اطراف خاموش می‌شود. ساختار ساده و هزینه مناسب، این مدل را برای مدارهایی با جریان پایین‌تر و کاربردهای سبک‌تر مناسب کرده است.

کلید هوایی با دمیدن مغناطیسی (Magnetic Blowout ACB)

در این مدل، یک میدان مغناطیسی ایجاد می‌شود که قوس الکتریکی را از محل تماس کنتاکت‌ها دور کرده و باعث افزایش طول آن می‌شود. این فرآیند خاموش شدن قوس را سرعت می‌بخشد و عملکرد حفاظتی کلید را در برابر اتصال کوتاه و جریان‌های خطا بهبود می‌دهد. این نوع کلید هوایی صنعتی در مدارهایی که نیاز به قدرت قطع بالاتری دارند، کاربرد بیشتری دارد.

کلید هوایی با چوت هوایی (Air Chute ACB)

در این نوع، قوس الکتریکی به داخل محفظه‌ای به نام Arc Chute هدایت می‌شود. این محفظه از صفحات فلزی یا عایقی تشکیل شده که قوس را به چند بخش کوچک‌تر تقسیم کرده و با افزایش سطح خنک‌کاری، فرآیند خاموش شدن آن را تسریع می‌کند. به همین دلیل، این طراحی یکی از متداول‌ترین روش‌ها در کلید هوایی فشار ضعیف امروزی محسوب می‌شود.

کلید هوایی با دمیدن هوا (Air Blast ACB)

این نوع از هوای فشرده برای خاموش کردن قوس الکتریکی استفاده می‌کند. با دمیده شدن هوای پرفشار به محل ایجاد قوس، دمای آن به‌ سرعت کاهش یافته و جریان قطع می‌شود. این روش برای کاربردهایی با جریان خطای بسیار بالا مناسب است، هرچند امروزه در بسیاری از پروژه‌های جدید، فناوری‌های پیشرفته‌تر جایگزین آن شده‌اند.

انواع کلید هوایی بر اساس نوع نصب

کلیدهای هوایی از نظر نوع نصب معمولاً به دو دسته کلید هوایی فیکس (Fixed Type) و کلید هوایی کشویی (Withdrawable Type) تقسیم می‌شوند. تفاوت اصلی این دو مدل در نحوه قرارگیری داخل تابلو برق و امکان جداسازی آن‌ها برای تعمیر و نگهداری است. انتخاب مدل مناسب هنگام خرید کلید هوایی باید بر اساس شرایط کاری، میزان اهمیت سیستم، نیاز به سرویس دوره‌ای و محدودیت‌های نصب انجام شود.

کلید هوایی فیکس (Fixed Type)

کلید هوایی فیکس به ‌صورت ثابت داخل تابلو برق نصب می‌شود و برای جدا کردن آن از مدار، نیاز به باز کردن پیچ‌ها، کابل‌ها یا اتصالات اصلی وجود دارد. این نوع کلید به دلیل ساختار ساده‌تر، هزینه خرید پایین‌تری نسبت به مدل کشویی دارد و برای پروژه‌هایی که نیاز به جابه‌جایی یا تعمیرات مکرر ندارند، گزینه‌ای اقتصادی و مناسب محسوب می‌شود.
از مهم‌ترین مزایای کلید هوایی فیکس می‌توان به قیمت مناسب‌تر، نصب سریع و آسان و طراحی مقاوم اشاره کرد. به دلیل نداشتن قطعات متحرک در مکانیزم نصب، این مدل از استحکام بالایی برخوردار است و احتمال خرابی مکانیکی آن کمتر خواهد بود. با این حال، در زمان تعمیر یا تعویض کلید، معمولاً نیاز است بخش مربوطه از مدار خارج و سیستم خاموش شود که می‌تواند در برخی کاربردهای حساس یک محدودیت محسوب شود.

کلید هوایی کشویی (Withdrawable Type)

کلید هوایی کشویی دارای یک مکانیزم ریل‌دار است که امکان جابه‌جایی و خارج کردن کلید از داخل تابلو برق را فراهم می‌کند. در این مدل، کلید را می‌توان بدون باز کردن اتصالات اصلی از محل نصب خارج کرد و عملیات تعمیر، تست یا تعویض را با سرعت و ایمنی بیشتری انجام داد.
مهم‌ترین مزیت کلیدهای هوایی کشویی، سهولت در تعمیر و نگهداری و کاهش زمان توقف سیستم است. این ویژگی باعث می‌شود در پروژه‌های حساس مانند کارخانه‌ها، بیمارستان‌ها، مراکز داده و تابلوهای برق اصلی که قطع طولانی‌مدت برق هزینه‌زا است، کاربرد گسترده‌ای داشته باشند.
همچنین جدا شدن کلید از مدار هنگام سرویس، ایمنی تکنسین‌ها را افزایش می‌دهد. در مقابل، این مدل به دلیل داشتن مکانیزم پیچیده‌تر، قیمت بالاتری نسبت به نوع فیکس دارد و برای نصب به فضای بیشتری داخل تابلو نیاز خواهد داشت.

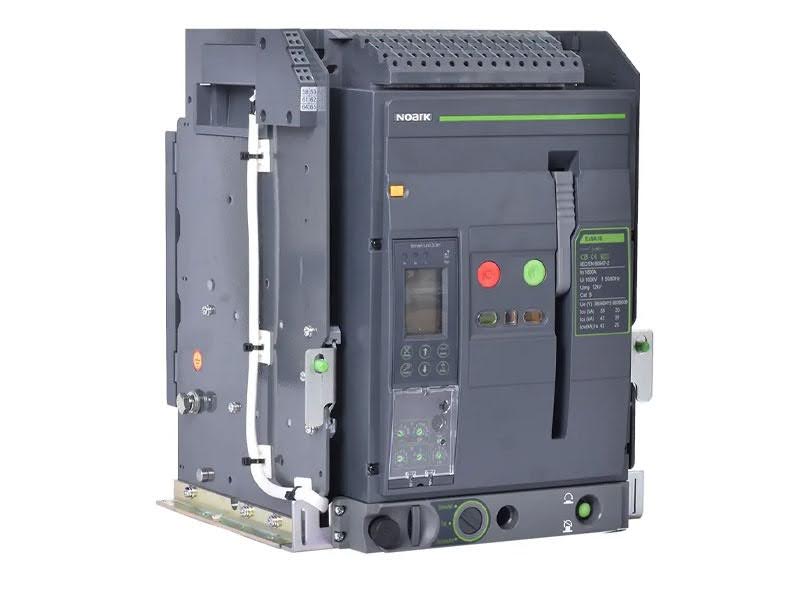

معرفی سری‌های کلید هوایی

کلیدهای هوایی ACB در مدل‌ها و سری‌های مختلفی تولید می‌شوند که هر کدام برای سطح مشخصی از جریان، قدرت قطع و شرایط کاری طراحی شده‌اند. انتخاب سری مناسب، نقش مهمی در افزایش ایمنی تابلو برق، کاهش توقف تجهیزات و عملکرد مطمئن سیستم توزیع برق دارد. در ادامه با دو سری پرکاربرد کلید هوایی یعنی سری NT و سری NW آشنا می‌شویم.

کلید هوایی سری NT

کلید هوایی سری NT یکی از گزینه‌های مناسب برای حفاظت و کنترل مدارهای فشار ضعیف در تابلوهای توزیع صنعتی است که در دو مدل سه پل و چهار پل عرضه می‌شود. این سری برای جریان‌های 600 تا 1600 آمپر طراحی شده و با توجه به نیاز پروژه، در دو نوع نصب ثابت (Fixed) و کشویی (Draw-out) قابل استفاده است.
این سری مجهز به مکانیزم شارژ فنر دستی و موتور الکتریکی بوده و امکان آماده‌سازی سریع کلید برای عملکرد مجدد را فراهم می‌کند. همچنین وجود واحد حفاظت دیجیتالی Micrologic باعث می‌شود پارامترهای حفاظتی با دقت بالاتری کنترل شوند.
همچنین امکان اتصال به شبکه‌های صنعتی و PLC برای دریافت فرمان، مانیتورینگ و گزارش وضعیت عملکرد کلید، این مدل را به گزینه‌ای مناسب برای سیستم‌های اتوماسیون صنعتی تبدیل کرده است.

کلید هوایی سری NW

کلید هوایی سری NW برای کاربردهای صنعتی با جریان‌های بالاتر طراحی شده و در دو مدل سه پل و چهار پل در دسترس است. این سری محدوده جریان 800 تا 3600 آمپر را پوشش می‌دهد و با ارائه مدل‌های ثابت (Fixed) و کشویی (Draw-out)، امکان انتخاب مناسب برای انواع تابلوهای برق فشار ضعیف را فراهم می‌کند.
کلیدهای هوایی سری NW علاوه بر قابلیت شارژ فنر به دو روش دستی و موتور الکتریکی، به سیستم حفاظت دیجیتالی Micrologic مجهز هستند که امکان تنظیم و مدیریت دقیق حفاظت‌های مختلف مدار را فراهم می‌کند. این سری با قدرت قطع 42، 65 و 100 کیلوآمپر برای پروژه‌هایی با سطح اتصال کوتاه بالاتر مناسب است.
قابلیت کنترل قطع و وصل از طریق پنل روی کلید یا از راه دور، در کنار امکان اتصال به شبکه‌های صنعتی و PLC، باعث شده سری NW انتخابی مناسب برای تابلوهای توزیع اصلی، صنایع بزرگ و سیستم‌هایی باشد که نیاز به کنترل و پایش مداوم تجهیزات الکتریکی دارند.

تجهیزات جانبی کلید هوایی

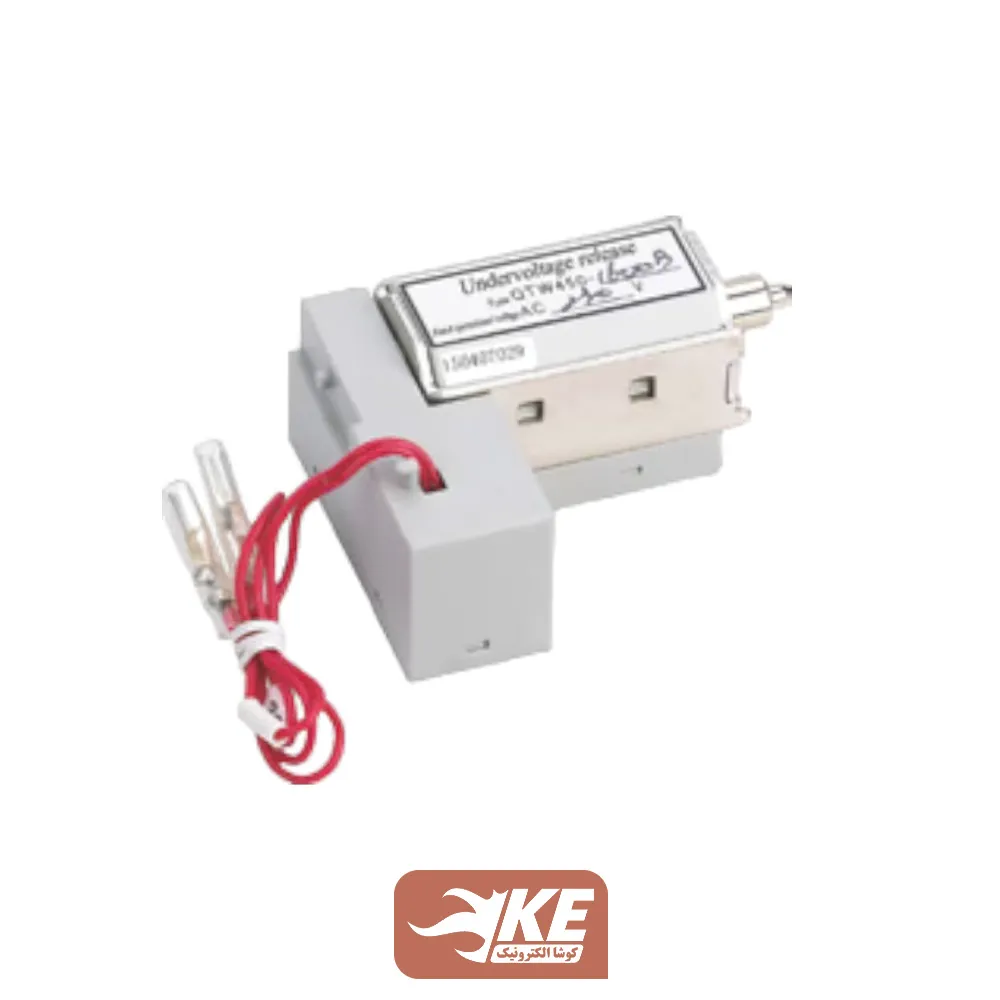

از مهم‌ترین تجهیزات جانبی قابل استفاده برای کلید اتوماتیک هوایی می‌توان به بوبین رله شنت اشاره کرد که برای ارسال فرمان قطع از راه دور استفاده می‌شود و با اعمال ولتاژ، مکانیزم قطع کلید را فعال می‌کند؛ رله آندر ولتاژ که وظیفه کنترل سطح ولتاژ ورودی را بر عهده دارد و در صورت کاهش ولتاژ از مقدار تنظیم‌شده، برای محافظت از تجهیزات باعث قطع کلید می‌شود.
بوبین وصل (Closing Coil) که امکان وصل کردن کلید از راه دور و کنترل اتوماتیک آن را فراهم می‌کند؛ موتور کلید هوایی (Charging Motor) که وظیفه آماده‌سازی مکانیزم فنر برای عملیات وصل مجدد را بر عهده دارد و برای سیستم‌هایی با قطع و وصل مکرر کاربردی است؛ و همچنین کنتاکت کمکی (Auxiliary Contact) که وضعیت کلید مانند وصل یا قطع بودن را به PLC، سیستم مانیتورینگ یا تابلو کنترل منتقل می‌کند.

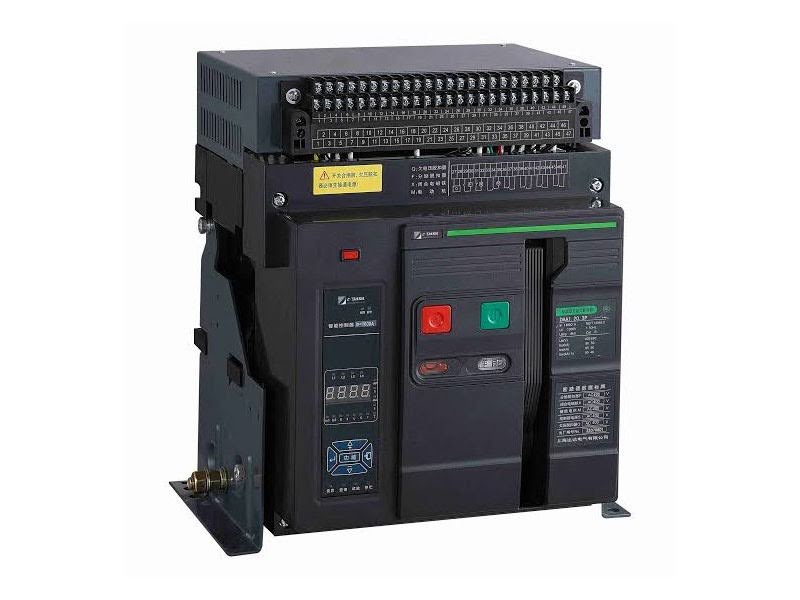

مزایای خرید کلید هوایی

مزایای خرید کلید هوایی تنها به حفاظت از مدار محدود نمی‌شود؛ این تجهیزات با افزایش ایمنی، کاهش احتمال خرابی تجهیزات و بهبود عملکرد سیستم‌های برق صنعتی، نقش مهمی در پایداری شبکه دارند. کلید اتوماتیک هوایی به دلیل استفاده از هوا برای خاموش کردن قوس الکتریکی، خطرات ناشی از مواد قابل اشتعال را کاهش داده و با سرعت عملکرد بالا در برابر اتصال کوتاه و اضافه‌بار، از تجهیزات گران‌قیمت محافظت می‌کند.
یکی دیگر از مزایای مهم هنگام خرید کلید هوایی، امکان تنظیم پارامترهای حفاظتی متناسب با شرایط هر پروژه است. بسیاری از مدل‌های کلید هوایی تابلو برق قابلیت تنظیم جریان عملکرد، زمان تأخیر و منحنی‌های حفاظتی را دارند و امکان مانیتورینگ پارامترهایی مانند جریان و توان را نیز فراهم می‌کنند.

معیارهای مهم هنگام خرید کلید هوایی

برای انتخاب مناسب‌ترین کلید هوایی باید مشخصات فنی و شرایط کاری سیستم برق بررسی شود. توجه به این معیارها هنگام خرید کلید ACB باعث افزایش ایمنی، کاهش هزینه‌های تعمیرات و عملکرد بهتر تجهیزات می‌شود.

جریان نامی کلید هوایی

جریان نامی مشخص می‌کند که کلید تا چه میزان جریان را می‌تواند به‌ صورت مداوم تحمل کند. انتخاب صحیح این مقدار باید بر اساس ظرفیت تابلو برق و میزان بار مصرفی انجام شود. در کوشانیک، کلیدهای هوایی در رنج‌های 800 تا 2500 آمپر و بالاتر عرضه می‌شوند.

قدرت قطع کلید هوایی

قدرت قطع نشان‌دهنده توانایی کلید در قطع جریان‌های خطا و اتصال کوتاه است. برای تابلوهای صنعتی با سطح اتصال کوتاه بالا، استفاده از کلید هوایی صنعتی با قدرت قطع مناسب اهمیت زیادی دارد و یکی از عوامل مؤثر بر قیمت کلید ACB محسوب می‌شود.

نوع نصب کلید هوایی فیکس یا کشویی

یکی از معیارهای مهم هنگام خرید کلید هوایی، انتخاب نوع نصب یعنی مدل فیکس (Fixed) یا کشویی (Draw-out) است.

تعداد پل کلید هوایی

تعداد پل، متناسب با ساختار شبکه انتخاب می‌شود. کلید هوایی سه پل برای بسیاری از سیستم‌های سه‌ فاز کاربرد دارد و مدل‌های چهار پل برای پروژه‌هایی که نیاز به حفاظت مسیر نول دارند، استفاده می‌شوند.

نوع واحد حفاظتی

واحد حفاظتی یا MicroLogic وظیفه تشخیص خطا و کنترل عملکرد کلید را بر عهده دارد. هنگام خرید کلید هوایی باید نوع واحد حفاظتی با نیاز پروژه، سطح حفاظت و امکانات مورد نیاز هماهنگ باشد.

نوع شارژ فنر کلید

شارژ فنر در کلیدهای هوایی می‌تواند به ‌صورت دستی یا اتوماتیک انجام شود. مدل‌های دارای موتور شارژ اتوماتیک برای تابلوهای صنعتی و سیستم‌های اتوماسیون که نیاز به کنترل از راه دور دارند، گزینه مناسب‌تری هستند.

قیمت کلید هوایی

قیمت کلید هوایی به عوامل مختلفی مانند جریان نامی، قدرت قطع، تعداد پل، نوع نصب (فیکس یا کشویی)، امکانات واحد حفاظتی، تجهیزات جانبی و برند سازنده بستگی دارد. هر چه ظرفیت جریان و قابلیت‌های حفاظتی کلید بیشتر باشد، طبیعتاً قیمت آن نیز افزایش پیدا می‌کند. هنگام بررسی قیمت کلید ACB باید علاوه بر هزینه اولیه، کیفیت ساخت، طول عمر و امکانات کنترلی محصول نیز در نظر گرفته شود.
در کوشانیک، کلید هوایی چینت (CHINT) به ‌عنوان یکی از گزینه‌های اقتصادی و قابل اعتماد بازار عرضه می‌شود که با ارائه مشخصات فنی مناسب و قیمت رقابتی، انتخابی مقرون‌به‌صرفه برای بسیاری از پروژه‌های صنعتی و تابلوهای برق است. برای اطلاع از قیمت روز کلید هوایی و انتخاب مدل مناسب بر اساس نیاز پروژه، می‌توانید مشخصات فنی محصولات موجود را بررسی کرده یا از مشاوره تخصصی کارشناسان کوشانیک استفاده کنید.

خرید کلید هوایی با ضمانت و قیمتی مناسب از کوشانیک

انتخاب یک کلید هوایی مناسب برای پروژه‌های صنعتی نیازمند اطمینان از کیفیت محصول، مشخصات فنی دقیق و پشتیبانی مطمئن است. در کوشانیک، امکان خرید کلید هوایی با تضمین اصالت و کیفیت کالا فراهم شده تا کاربران با خیال راحت تجهیزات مورد نیاز خود را انتخاب کنند. ارائه مدل‌های متنوع با رنج جریان، ساختار و قابلیت‌های مختلف، باعث می‌شود برای هر نوع تابلو برق و کاربرد صنعتی، گزینه مناسب در دسترس باشد.
همچنین با حذف هزینه‌های اضافی و ارائه قیمت رقابتی کلید هوایی، تلاش شده تا مشتریان بتوانند تجهیزات مورد نیاز خود را با بهترین ارزش خرید تهیه کنند. کارشناسان کوشانیک آماده ارائه مشاوره تخصصی برای انتخاب مدل مناسب بر اساس شرایط پروژه هستند و پس از ثبت سفارش نیز، محصولات با بسته‌بندی مناسب و ارسال سریع و مطمئن به دست مشتریان می‌رسند.

سوالات متداول درباره کلید هوایی

برای تابلو برق صنعتی چه نوع کلید هوایی مناسب است؟

انتخاب کلید هوایی صنعتی به عواملی مانند جریان مصرفی، سطح اتصال کوتاه، تعداد پل و نوع حفاظت مورد نیاز بستگی دارد. برای انتخاب دقیق، باید مشخصات فنی پروژه بررسی شود.

تفاوت کلید هوایی فیکس و کشویی چیست؟

کلید هوایی فیکس به‌ صورت ثابت داخل تابلو نصب می‌شود، اما مدل کشویی امکان خارج کردن کلید بدون باز کردن اتصالات اصلی را فراهم می‌کند و برای پروژه‌های حساس گزینه مناسب‌تری است.

قیمت کلید هوایی بر چه اساسی تعیین می‌شود؟

قیمت کلید هوایی به عواملی مانند برند، جریان نامی، قدرت قطع، نوع نصب، واحد حفاظتی و تجهیزات جانبی آن بستگی دارد. برای اطلاع از قیمت روز کلید هوایی باید مدل دقیق محصول مشخص شود.

فروش کلید هوایی در کوشانیک شامل چه محصولاتی می‌شود؟

در بخش فروش کلید هوایی کوشانیک، مدل‌های مختلف کلید هوایی متناسب با نیاز پروژه‌های صنعتی، تابلوهای برق و کاربردهای فشار ضعیف ارائه می‌شود. کاربران می‌توانند با بررسی مشخصات فنی، رنج جریان و تجهیزات جانبی، محصول مناسب خود را انتخاب و خریداری کنند.

چرا خرید کلید ACB برای تابلوهای اصلی برق توصیه می‌شود؟

خرید کلید ACB برای تابلوهای اصلی به دلیل قدرت قطع بالا، حفاظت مطمئن در برابر خطاهای الکتریکی و قابلیت تنظیم پارامترهای حفاظتی، در بسیاری از پروژه‌های صنعتی انتخاب مناسبی است.
