شمارنده دیجیتال 17B1 شیوا امواج مدل SDC-2M

توضیحات

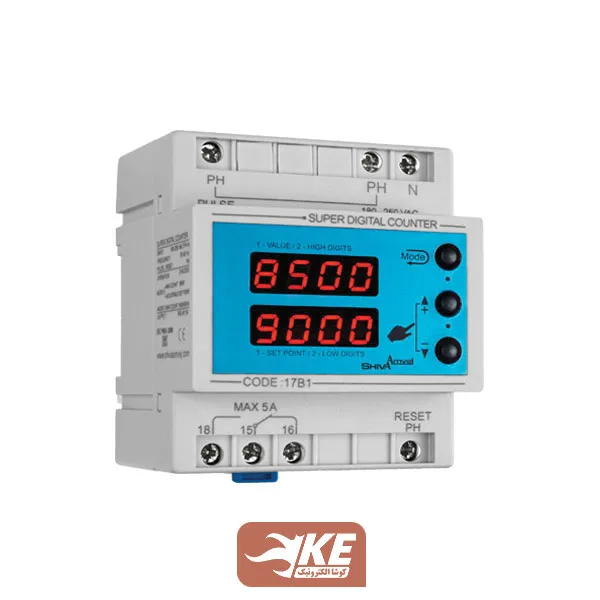

بررسی اجمالی شمارنده دیجیتال شیوا امواج

شمارنده دیجیتال شیوا امواج جهت شمارش پالس‌های ورودی با دقت و انعطاف‌پذیری بالا طراحی‌شده است.این دستگاه برای شمارش تعداد محصول، تعداد کارکرد دستگاه، متر کردن و … قابل‌استفاده است .

• سیستم کاملاً میکروپروسسوری
• ۲ مد عملکرد با حداکثر شمارش ۹۹۹۹ و تنظیم عدد شمارش بر اساس نیاز یا حداکثر شمارش ۹۹,۹۹۹,۹۹۹
• قابلیت تنظیم عدد مقسم از ۰ تا ۱۰۰
• امکان تنظیم وضعیت رله خروجی بر اساس نیاز
• امکان کوپل کردن شمارنده‌های شیوا امواج به صورتی که عدد قابل‌شمارش به‌طور گسترده‌ای (اعداد نجومی) افزایش یابد.
• قابلیت صفر کردن شمارنده‌ها
• ذخیره اطلاعات در هنگام قطع برق

مشخصات فنی

• ولتاژ تغذیه: 180 الی 250 ولت تکفاز
• ولتاژ ترمینال‌های Reset/Pulse: تکفاز، 180 الی 250 ولت
• کارایی مناسب در دمای منفی 20 الی 65 درجه و رطوبت حداکثر 70%
• ذخیره اطلاعات بدون وصل برق: 40سال
• خروجی یک رله 5 آمپر

راهنمای نصب و سیم‌کشی شمارنده دیجیتال شیوا امواج

این دستگاه برای عملکرد صحیح نیاز به اتصال برق تکفاز به ترمینال تغذیه، یک ورودی پالس 220 ولت از میکروسویچ یا سنسور دارد. برای صفر کردن شمارش می‌توان یک کلید استارت به پایه ریست متصل کرد. رله خروجی شمارنده دیجیتال مناسب مدار فرمان بوده و لازمست تا از یک کنتاکتور با آمپراژ مناسب در خروجی استفاده شود.

تنظیم شمارنده دیجیتال شیوا

این دستگاه درای دو مُد عملکردیست که با استفاده از دکمه‌های روی آن می‌توان تنظیم کرد.

1. مُد یک: عددی را بین 1 تا 9999 به‌عنوان نقطه شمارش نهایی تنظیم می‌کنیم. زمانی‌که شمارش به این عدد رسید، با توجه به یکی از تنظیمات زیر، خروجی فعال خواهد شد:
   • وصل دائم و عدم شمارش: در اینحالت به محض رسیدن به نقطه شمارش تنظیم شده، دستگاه هیچ پالسی را در ورودی قبول نکرده، شمارش متوقف شده و خروجی تا زمان ریست دستگاه فعال می‌ماند.
   • وصل دائم و ادامه شمارش: با رسیدن به نقطه شمارش، خروجی فعال می‌شود ولی همچنان با دریافت پالس ورودی شمارش ادامه خواهد داشت.
   • وصل بر اساس زمان تنظیمی: با رسیدن به نقطه شمارش، مقدار شمارنده صفر شده، خروجی فعال می‌شود و پس از سپری شدن زمان تنظیمی، غیر فعال می‌گردد.
2. مُد دو: در این حالت دستگاه فقط به‌صورت یک شمارنده و نمایشگر خواهد بود و خروجی فعال/غیرفعال نخواهد شد.

توجه: شمارنده دیجیتال شیوا را می‌توان به گونه‌ای تنظیم کرد که به ازای هر تعداد پالس، یک عدد به شمارنده اضافه کند. مثلا ده پالس در ورودی بگیرد و فقط یک واحد به شمارش اضافه کند.

دانلود کنید >> راهنمای نصب و تنظیم شمارنده دیجیتال شیوا امواج

تجهیزات جانبی

با توجه به نکاتی که در بالا گفته شد، احتمالا به تجهیزات زیر نیاز خواهید داشت:

• کنتاکتور
• کلید فشاری (شستی استارت)
• میکروسویچ یا سنسور
