ترمینال ریلی پیچی 4 رعد مدل RTP4
یک طبقه، سیم‌گیری به‌صورت پیچی، مناسب سیم تا سایز ۴ و جریان نامی ۳۲ آمپر
جدول تخفیف پلکانی:
| تعداد سفارش | 1 - 19 | 20 - 99 | 100 - 299 | 300 - 999 | 1000+ |
|---|---|---|---|---|---|
| قیمت | 10,620 تومان | 10,384 تومان | 10,030 تومان | 9,912 تومان | 9,794 تومان |
11,800 تومان 10,620 تومان
دارای نشانگر فیوز سوخته، مناسب برای ولتاژ DC یا AC، امکان نصب فیوز شیشهای ۲۰×۵ میلی‌متر
بدون نشانگر فیوز سوخته، مناسب برای ولتاژ DC و AC، امکان نصب فیوز شیشهای ۲۰×۵ میلی‌متر
سه طبقه، سیم‌گیری به‌صورت پیچی، مناسب سیم تا سایز ۴ و جریان نامی ۳۲ آمپر
دو طبقه، سیم‌گیری به‌صورت پیچی، مناسب سیم تا سایز ۴ و جریان نامی ۳۲ آمپر
یک طبقه، سیم‌گیری به‌صورت پیچی، مناسب سیم تا سایز ۱۰ و جریان نامی ۵۷ آمپر
یک طبقه، سیم‌گیری به‌صورت پیچی، مناسب سیم تا سایز ۶ و جریان نامی ۴۱ آمپر
یک طبقه، سیم‌گیری به‌صورت پیچی، مناسب سیم تا سایز ۲.۵ و جریان نامی ۲۴ آمپرکالاهای مشابه
مشاهده تخفیف پلکانی
76,400 تومان 68,760 تومان
مشاهده تخفیف پلکانی
65,800 تومان 59,220 تومان
مشاهده تخفیف پلکانی
50,200 تومان 45,180 تومان
مشاهده تخفیف پلکانی
30,700 تومان 27,630 تومان
مشاهده تخفیف پلکانی
18,700 تومان 16,830 تومان
مشاهده تخفیف پلکانی
15,400 تومان 13,860 تومان
مشاهده تخفیف پلکانی
8,300 تومان 7,470 تومان
ترمینال یک طبقه رعد، سیم‌گیری به‌صورت پیچی بوده که سطح مقطع استاندارد سیم 4 میلی‌مترمربع است ولی سیم تا سایز 6 قابل اتصال است. جریان عبوری مجاز از ترمینال 32 آمپر (حداکثر 41آمپر) است. دیگر ویژگی‌های ترمینال ریلی رعد سایز 4 عبارت‌اند از:
- طراحی‌شده برای نصب روی ریل‌های سایز TH-35 و G32
- بدنه عایق از جنس پلی‌آمید 6.6 ( مقاوم در برابر اشتعال و خود‌خاموش‌شونده)
- باز و بسته شدن آسان پیچ سیم گیر به‌وسیله پیچ‌گوشتی
- ورودی مناسب کابل جهت جلوگیری از پخش شدن سیم‌ها
- مناسب جهت انواع سیم‌ها و کابل‌های خشک، افشان، نیمه افشان و سیم‌های وایرشو دار
- بهترین اتصال به هادی، بدون نیاز به آماده‌سازی خاص کابل‌ها قبل از اتصال
- امکان تغییر در تعداد ترمینال‌های روی ریل به‌صورت کشویی و به سهولت
- صفحات و بست‌های انتهایی و پارتیشن‌های مشابه برای انواع و اندازه‌های مختلف ترمینال‌ها ( جهت تطابق و کاهش هزینه‌ها )
- ارائه راهکارهای مناسب برای پیشگیری و رفع اتصال‌های نامناسب و ناخواسته
- وجود ۱۰ لیبل قابل‌نصب به‌صورت هم‌زمان بر روی سایزهای مختلف ترمینال
- دارای استاندارد CE و تأییدیه از KEMA
مشخصات الکتریکی | |
| منطبق بر استاندارد | IEC 60947-7-1,IEC 60079-7 |
| حداکثر ولتاژ مطابق IEC 60947-7-1 | 800V |
| حداکثر ولتاژ مطابق IEC 60079-7 | 500V |
| جریان نامی | 32A |
| حداکثر ولتاژ لحظه‌ای | 6Kv |
| درجه آلودگی | 3 |
| دسته ولتاژ | lll |
| گروه مواد | I |
| سطح مقطع سیم | 4mm2 |
| حداکثر جریان | 41A |
| حداکثر سطح مقطع سیم | 6mm2 |
ظرفیت اتصال (Connection Capacity) | |
| سیم مفتولی | 0.5-6mm2 |
| سیم نیمه افشان | 0.5-6mm2 |
| سیم افشان | 0.5-4mm2 |
| سیم AWG | 20-10AWG |

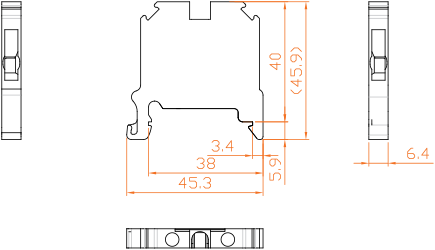

ابعاد (میلی‌متر) | |
| عرض | 6.4 |
| طول | 45.3 |
| ارتفاع روی ریل TH 35-7.5 | 47.4 |
| ارتفاع روی ریل TH 35-15 | 54.9 |
مواد ساخت | |
| مواد عایق | PA6.6 |
| درجه اشتعال‌پذیری مطابق UL94 | V2 – درجه V0 سفارشی |
عمومی | |
| رنگ | .png){kind=small} |
| معیار تست IEC | A4 |
| Striping length | 12mm |
| سایز پیچ | M3 |
| گشتاور مجاز پیچ | 0.8 (N.m) |
مواردی که در انتخاب ترمینال ریلی باید لحاظ گردد:
- متناسب بودن قطر سیم با قطر محل اتصال ترمینال
- تعداد طبقات ترمینال با توجه به فضای موجود
- ابعاد ترمینال با توجه به فضای تابلو
- نحوه اتصال سیم به ترمینال
تجهیزات جانبی ترمینال RTP4
- درپوش انتهایی یا درپوش جداکننده این ترمینال درپوش مدل EP-RTP 2.5H-10 رعد است.
- پارتیشن برای ایجاد یک فاصله می‌توان از پارتیشن مدل P2.5H-10 یا پارتیشن کوتاه SP2.5-10 یا پارتیشن عمومی مدل GP یا کاور محافظ CB/1 استفاده کرد.
- برای موازی‌کردن این ترمینال‌ها برای انشعاب بیشتر یا افزایش جریان‌دهی می‌توان از جمپرهای مدل CC10-4، CC3-4 و CC2-4 رعد استفاده کرد.
- برای شماره‌گذاری باید از شماره ترمینال‌های سری NS6.4 استفاده کرد.
| وزن | 15 گرم |
|---|---|
| سازنده(برند) | رعد (ایران) |
| حداکثر سایز سیم/کابل | 4 میلی‌متر مربع |
| حداکثر جریان | 32 آمپر |
| انتخاب رنگ | طوسی, آبی, زرد, قرمز, سبز, مشکی, قهوه‌ای, سفید, نارنجی |
| تعداد در جعبه(بسته) | 100 عدد |
| نوع نصب | ریلی |
| گارانتی | اصالت و سلامت فیزیکی کالا |
