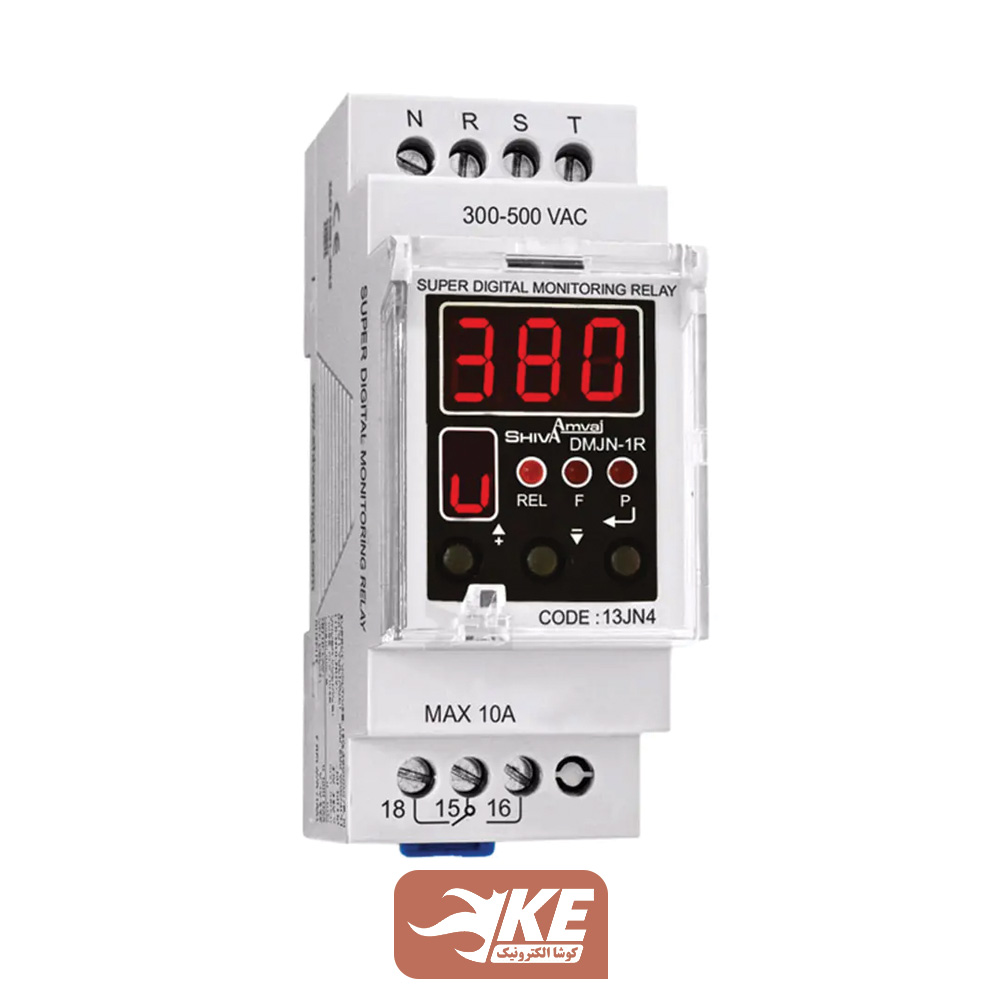

سوپر کنترل فاز دیجیتال 13JN4 شیوا امواج مدل DMJN-600

بررسی اجمالی سوپر کنترل فاز دیجیتال شیوا امواج

سوپر کنترل فاز دیجیتال شیوا امواج با بهره‌گیری از تکنولوژی روز دنیا و استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات برق شبکه طراحی و برای استفاده در کلیه مراکز صنعتی ساخته‌شده است .

• حفاظت در برابر افزایش و کاهش ولتاژ
• حفاظت در برابر جابجایی و عدم تقارن فازها
• حفاظت در برابر قطع هرکدام از فازها و نول
• نشانگر اعلام وصل رله، زمان تأخیر در وصل و قطع، افزایش و کاهش ولتاژ، عدم تقارن و جابه‌جایی فازها، قطع فاز و جابجایی فاز و نول

مشخصات فنی

در این دستگاه تاخیر زمان وصل/قطع، آستانه ولتاژ قطع بالا و پایین و میزان عدم تقارن قابل تنظیم است.

• ولتاژ تغذیه/ورودی: 300 الی 500 ولت سه فاز
• تأخیر زمان وصل : 0 تا 10 دقیقه
• تأخیر زمان قطع : 0 تا 10 ثانیه
• قطع برای کاهش ولتاژ در لحظه استارت : 15 ثانیه
• قطع خروجی برای افزایش ولتاژ : قابل تنظیم بین 400 الی 480 ولت
• قطع خروجی برای کاهش ولتاژ : قابل تنظیم بین 310 الی 380 ولت
• تنظیم عدم تقارن : بین 5 الی 25 درصد
• خروجی : 2 عدد رله 5A

راهنمای نصب و تنظیم

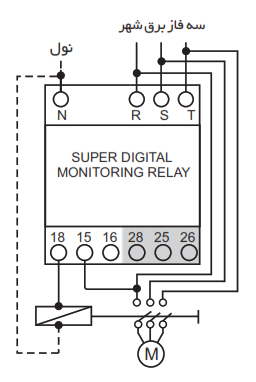

ابتدا کنترل فاز را روی ریل یا درب تابلو نصب کنید. ذکر این نکته لازمست که، این دستگاه دارای دو رله خروجی است ولی در نظر داشته باشید که عملکرد هر دو رله همزمان و کاملا ایزوله نصب به یکدیگر هستند. مطابق تصویر زیر می‌توانید سیم‌کشی این دستگاه را انجام دهید:

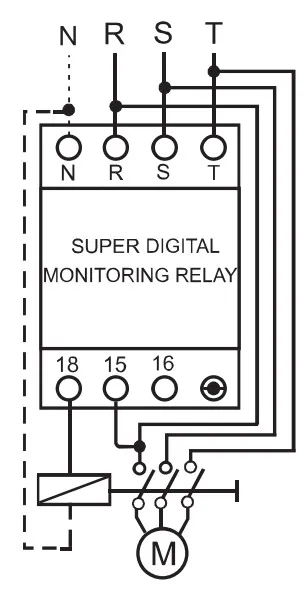

از ترمینال‌های 25 و 28 می‌توانید برای نصب کنتاکتور دوم استفاده کنید.

دانلود کنید >> راهنمای نصب سوپر کنترل فاز دیجیتال شیوا امواج

در کلیپ زیر با نحوه نصب و سیم‌بندی این محصول آشنا خواهید شد:

تجهیزات جانبی

رله‌های خروجی سوپر کنترل فاز دیجیتال، مناسب مدار فرمان بوده و حتما باید کنتاکتور سه‌فاز با بوبین 220 ولت با آمپراژ مناسب در خروجی نصب گردد.
