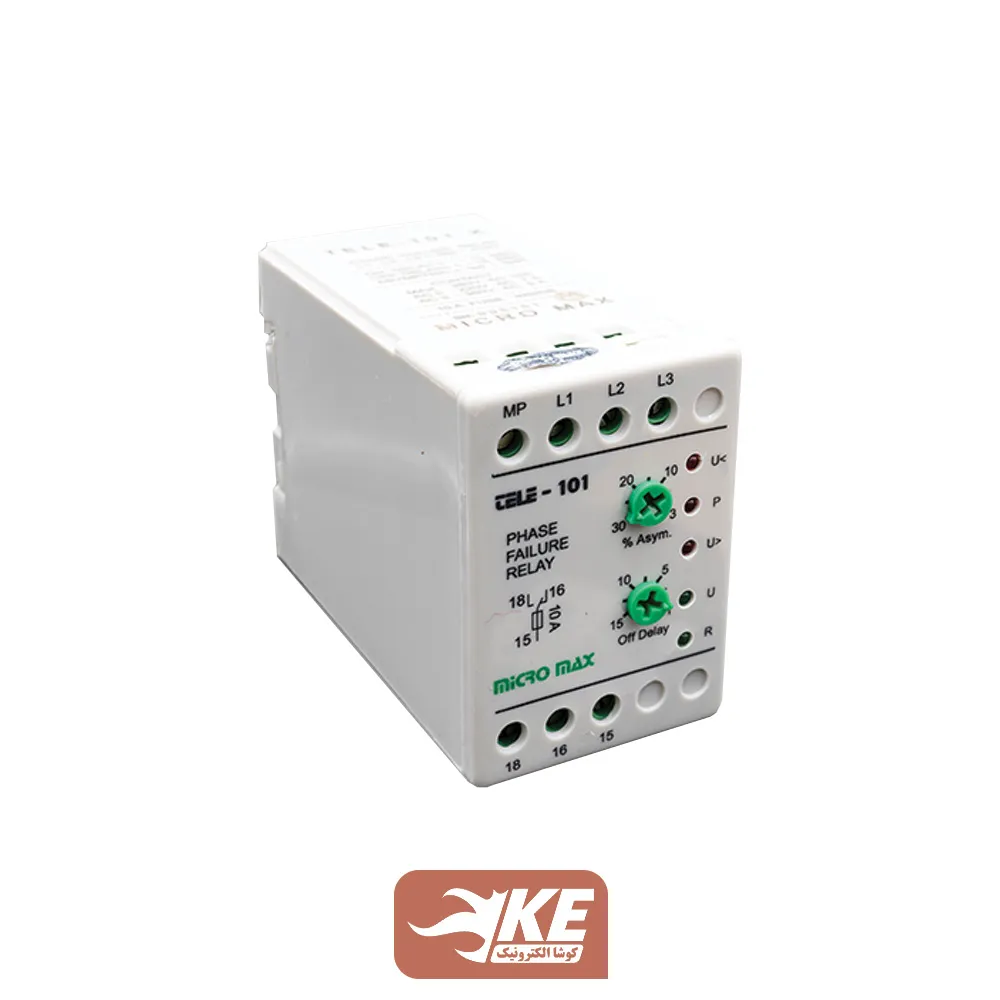

کنترل فاز با نول دو پتانسیومتری میکرومکس مدل TELE101

کنترل فاز با نول دو پتانسیومتری میکرومکس مدل TELE101 توانایی حفاظت از تجهیزات در برابر اختلالات زیر را دارد:

• قطع فاز
• جابه‌جایی فازها
• افزایش/کاهش بیش از حد مجاز ولتاژ شبکه
• عدم تقارن بیش از حد مجاز تنظیم شده
• شوک‌های ناشی از قطع و وصل متوالی برق
• کنترل خطوط شبکه‌های سه‌فاز در مقابل اختلالات ایجاد شده

اصول عملکرد رله کنترل فاز میکرومکس مدل TELE101

پس از وصل‌شدن سه‌فاز و نول به ترمینال‌های L1,L2,L3 و MP در صورت مناسب‌بودن ولتاژها و صحیح بودن ترتیب فازها چراغ U به‌تنهایی روشن شده و بعد از گذشت زمان انتظار تنظیم شده با روشن‌شدن چراغ R، کنتاکت 15 از 16 قطع و به 18 وصل می‌شود و در نتیجه کنتاکتور متصل به کنترل فاز نیز تحریک می‌شود.

در صورت بروز هرگونه اشکال در شبکه مانند دوفاز شدن، جابه‌جایی فاز، افزایش یا کاهش بیش از حد ولتاژ، چراغ‌های خطای مربوطه روشن شده و هم‌زمان چراغ خروجی رله داخلی قطع می‌شود و کنتاکتور اصلی نیز قطع خواهد شد.

اعلام خطای فاز و جابه‌جایی فاز به‌صورت مشترک با نشانگر P و اعلام خطای افزایش و کاهش ولتاژ با نشانگرهای >U و <U اعلام می‌شود.

نحوه نصب کنترل فاز

1. ترمینال‌های L1,L2,L3 این رله کنترل فاز از سه‌فاز ورودی کنتاکتور تغذیه می‌شود.
2. ترمینال MP به نول شبکه وصل می‌شود. دقت کنید که نول تابلو برق حتماً به نول شبکه و صفر ترانسفورماتور پست متصل باشد، در غیر این صورت احتمال بروز خطای نول و عدم دقت کنترل فاز خواهد شد.
3. روی اتصالات کنتاکت 15 و 18 رله کنترل فاز می‌توانید شستی استپ یا امرجنسی استپ، بی‌متال یا کنترل بار را به‌صورت سری با مدار تحریک بوبین کنتاکتور قرار داد.
4. بعد از نصب و در صورت استاندارد بودن ولتاژ شبکه، اگر چراغ سیگنال P روشن شد، حاکی از جابه‌جا بسته‌شدن فازهاست. در این صورت کافی است جای دوفاز را روی کنترل فاز عوض کنید تا مشکل برطرف شود.

تنظیم کنترل فاز میکرومکس

سه پیچ تنظیم بروی کنترل فاز کتابی در نظر گرفته شده است:

• زمان تاخیر قطع: با این ولوم می‌توان زمان تاخیر در قطع را از 1 الی 15 ثانیه تنظیم کنید. این ولوم برای پوشش‌دادن زمان استارت و جلوگیری از وصل ناخواسته خروجی بکار می‌رود.
• حساسیت قطع فاز: با این ولوم می‌توان میزان عدم تقارن و ولتاژ برگشت را تنظیم کرد.در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب است. در موتورهایی که ولتاژ برگشت زیادی دارند می‌توان از حساسیت 5% استفاده کرد و درصورتی‌که از عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می‌توان از حساسیت‌های 25% الی 30% استفاده نمود.

برای تست رله کنترل فاز می‌توان هنگام کارکرد موتور با قطع یکی از فیوزها شبکه را دوفاز کرد و در این صورت باید کنترل فاز قطع کند

ابعاد کنترل فاز با نول دو پتانسیومتری میکرومکس
