ترمینال یک طبقه رعد، سیمگیری بهصورت پیچی بوده که سطح مقطع استاندارد سیم 6 میلیمترمربع است ولی سیم تا سایز 10 قابل اتصال است. جریان عبوری مجاز از ترمینال 41 آمپر (حداکثر 57 آمپر) است. دیگر ویژگیهای ترمینال ریلی رعد سایز 6 عبارتاند از:
- طراحیشده برای نصب روی ریلهای سایز TH-35 و G32
- بدنه عایق از جنس پلیآمید 6.6 ( مقاوم در برابر اشتعال و خودخاموششونده)
- باز و بسته شدن آسان پیچ سیم گیر بهوسیله پیچگوشتی
- ورودی مناسب کابل جهت جلوگیری از پخش شدن سیمها
- مناسب جهت انواع سیمها و کابلهای خشک، افشان، نیمه افشان و سیمهای وایرشو دار
- بهترین اتصال به هادی، بدون نیاز به آمادهسازی خاص کابلها قبل از اتصال
- امکان تغییر در تعداد ترمینالهای روی ریل بهصورت کشویی و به سهولت
- صفحات و بستهای انتهایی و پارتیشنهای مشابه برای انواع و اندازههای مختلف ترمینالها ( جهت تطابق و کاهش هزینهها )
- ارائه راهکارهای مناسب برای پیشگیری و رفع اتصالهای نامناسب و ناخواسته
- وجود ۱۰ لیبل قابلنصب بهصورت همزمان بر روی سایزهای مختلف ترمینال
- دارای استاندارد CE و تأییدیه از KEMA
مشخصات الکتریکی | |
منطبق بر استاندارد | IEC 60947-7-1,IEC 60079-7 |
حداکثر ولتاژ مطابق IEC 60947-7-1 | 800V |
حداکثر ولتاژ مطابق IEC 60079-7 | 500V |
جریان نامی | 41A |
حداکثر ولتاژ لحظهای | 8Kv |
درجه آلودگی | 3 |
دسته ولتاژ | lll |
گروه مواد | I |
سطح مقطع سیم | 6mm2 |
حداکثر جریان | 57A |
حداکثر سطح مقطع سیم | 10mm2 |
ظرفیت اتصال (Connection Capacity) | |
سیم مفتولی | 0.5-10mm2 |
سیم نیمه افشان | 0.5-10mm2 |
سیم افشان | 0.5-6mm2 |
سیم AWG | 20-8AWG |

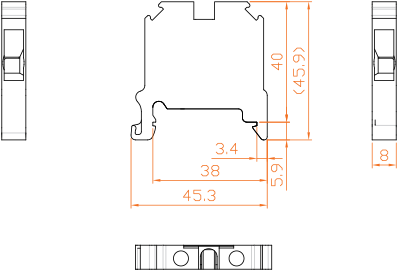

ابعاد (میلیمتر) | |
عرض | 8 |
طول | 45.3 |
ارتفاع روی ریل TH 35-7.5 | 47.4 |
ارتفاع روی ریل TH 35-15 | 54.9 |
مواد ساخت | |
مواد عایق | PA6.6 |
درجه اشتعالپذیری مطابق UL94 | V2 – درجه V0 سفارشی |
عمومی | |
رنگ | ![]() |
معیار تست IEC | A5 |
Striping length | 12mm |
سایز پیچ | M3.5 |
گشتاور مجاز پیچ | 1.2 (N.m) |
مواردی که در انتخاب ترمینال ریلی باید لحاظ گردد:
- متناسب بودن قطر سیم با قطر محل اتصال ترمینال
- تعداد طبقات ترمینال با توجه به فضای موجود
- ابعاد ترمینال با توجه به فضای تابلو
- نحوه اتصال سیم به ترمینال

تجهیزات جانبی ترمینال RTP6
- درپوش انتهایی یا درپوش جداکننده این ترمینال درپوش مدل EP-RTP 2.5H-10 رعد است.
- پارتیشن برای ایجاد یک فاصله میتوان از پارتیشن مدل P2.5H-10 یا پارتیشن کوتاه SP2.5-10 یا پارتیشن عمومی مدل GP یا کاور محافظ CB/1 استفاده کرد.
- برای موازیکردن این ترمینالها برای انشعاب بیشتر یا افزایش جریان دهی میتوان از جمپرهای مدل CC10-4، CC3-6 و CC2-6 رعد استفاده کرد.
- برای شمارهگذاری باید از شماره ترمینالهای سری NS8 استفاده کرد.
