کنتاکتور 40 آمپر بوبین 220 ولت هیوندای مدل HGC40

توضیحات

کنتاکتور 40 آمپر 220ولت هیوندای مدل HGC40 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 18.5 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد. این کنتاکتور معادل کنتاکتور هیوندای مدل UMC40 است که سری UMC توقف تولید شده و خارج از گارانتی است. کنتاکتور 40 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:

• دارای دو کنتاکت کمکی باز و بسته
• ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
• حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
• عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
• کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
• امکان نصب دیواری و روی ریل 35 میلی‌متری
• بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
• امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
• کاهش توان مصرفی بوبین در سری جدید HGC

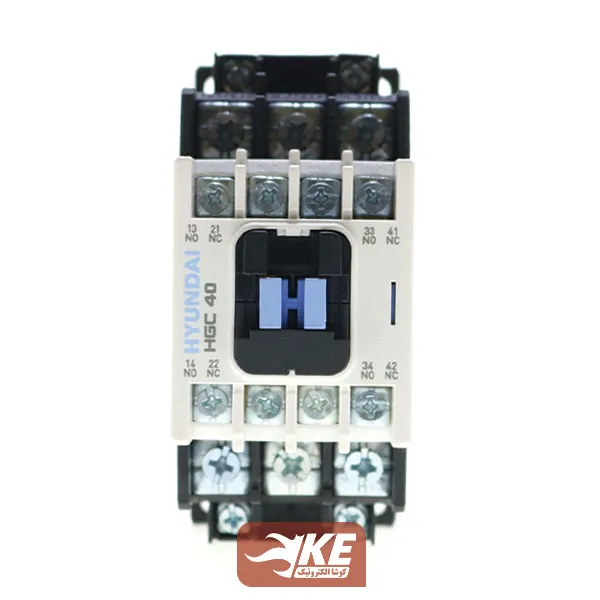

روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.

قدرت کلیدزنی کنتاکتور 40 آمپر 220ولت هیوندای

1. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 60 آمپر را قطع و وصل کرد.
2. برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 40 آمپر (11 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 40 آمپر (18.5 کیلووات) را قطع و وصل کرد.
3. برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 25 آمپر (5.5 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 24 آمپر (11 کیلووات) را قطع و وصل کرد.

اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

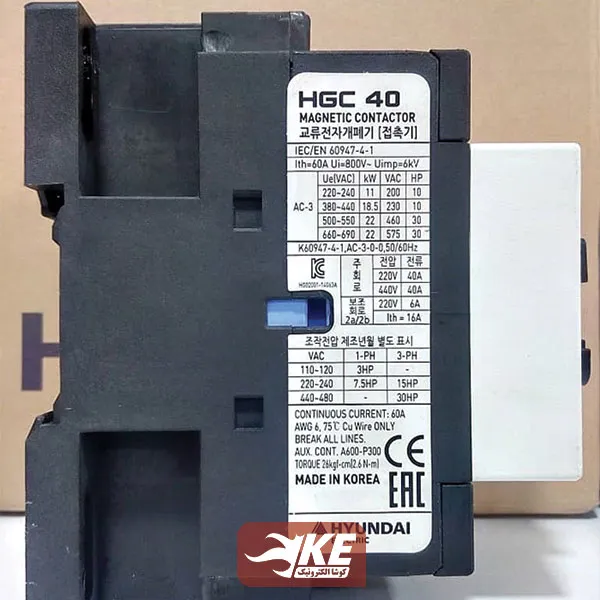

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای

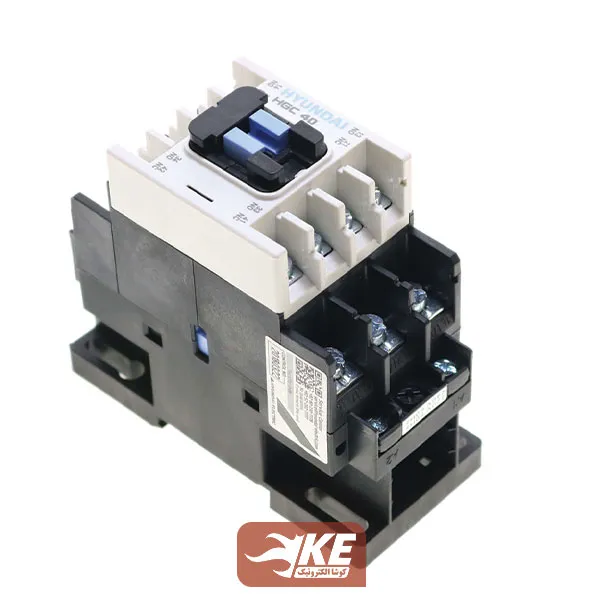

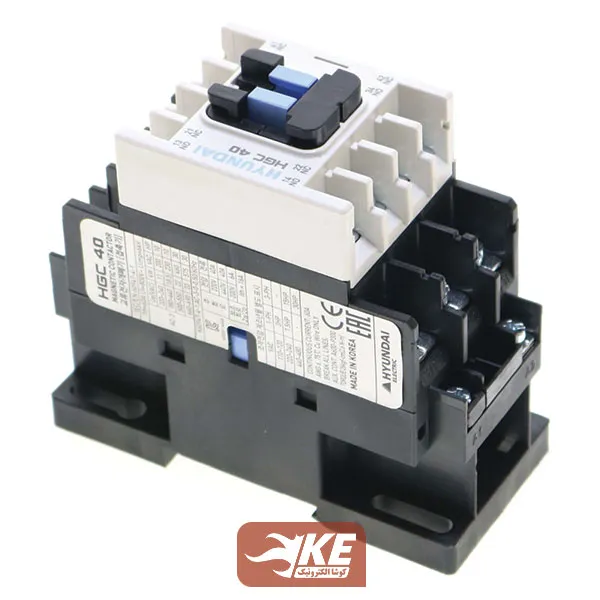

ترمینال‌های تحریک بوبین کنتاکتور 40 آمپر هیوندای، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود. بخش‌های مختلف این کنتاکتور را در شکل زیر ملاحظه می‌کنید:

تجهیزات جانبی

برای راه‌اندازی کنتاکتور تجهیزات جانبی خاصی مورد نیاز نیست ولی خود این قطعه به عنوان تجهیز جانبی همه رله‌های صنعتی نظیر کنترل فاز و بار و انواع تایمر و …. همچنین برای کنترل موتور در کنار بی‌متال، کلید حراتی و …. استفاده می‌شود. که برای حفظ یکپارچگی و ظاهر تابلو، بهتر است از بیمتال هیوندای و کلید حرارتی هیوندای استفاده شود.

ابعاد کنتاکتور 40 آمپر 220 ولت HGC هیوندای

به استناد تجربه‌های همکاران در پروژه‌های مختلف، اگر بخواهیم که عمر معقول و منطقی از کنتاکتور HGC40 HYUNDAI انتظار داشته باشیم باید برای راه‌اندازی تک‌ضرب الکتروموتور حداکثر 15 کیلوواتی و راه‌اندازی دوضرب الکتروموتور حداکثر 30 کیلوواتی استفاده شود.

قیمت کنتاکتور هیوندای بالاتر از دیگر کنتاکتورهای آسیایی است و توانسته برند خود را بهتر از دیگر بندها در بازار تثبیت کند و طرفداران خاص خود را دارد.
