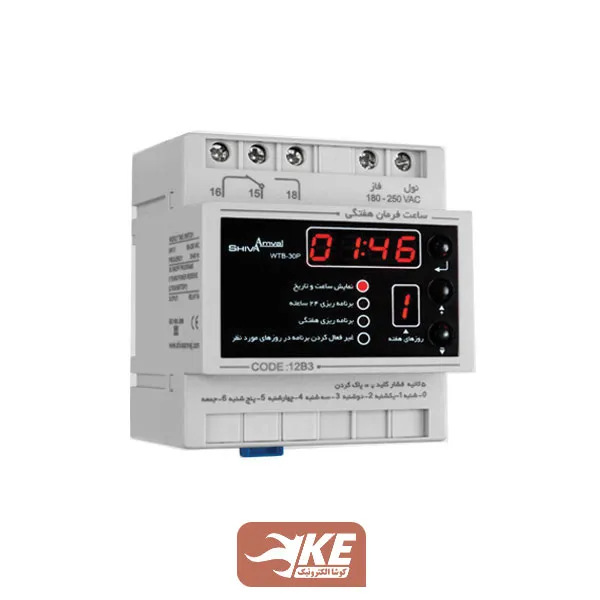

ساعت فرمان هفتگی 12B3 شیوا امواج مدل WTB-30P

توضیحات

آشنایی با مشخصات و امکانات ساعت فرمان هفتگی شیوا امواج

ساعت فرمان هفتگی شیوا امواج امکان برنامه‌ریزی 30 برنامه در یک روز یا 30 برنامه در یک هفته را مهیا می‌سازد. این دستگاه زمان خاموش و روشن شدن دستگاه‌های مختلف را به‌صورت سیکل‌های دوره‌ای روزانه یا هفتگی کنترل می‌نماید. ویژگی‌های این نوع از ساعت فرمان عبارتست از:

• استفاده از باطری لیتیومی با عمر بیش از 5 سال (قابل تعویض)
• ذخیره تاریخ، ساعت و کلیه تنظیمات هنگام قطع برق ورودی
• دارای 4 عدد نشانگر برای نمایش برنامه‌های مختلف
• نمایش تاریخ ، ساعت و روزهای هفته
• نمایش خطاها و پیغام‌های تنظیمی
• داری 4 عدد نشانگر برای نمایش برنامه‌های مختلف
• قابلیت تغییر یا عدم‌تغییر ساعات تابستانه و زمستانه
• قابلیت فعال و غیرفعال کردن برنامه‌ها در روزهای خاص
• قابلیت برنامه‌ریزی تعرفه‌ها با دقت حداقل یک دقیقه ، حداکثر یک هفته
• قابلیت اجرای 30 برنامه 24 ساعته یا 30 برنامه هفتگی

مشخصات فنی

• ولتاژ تغذیه : 180 تا 250 ولت تکفاز
• كارایی مطلوب در دمای منفی 20 الی 65 درجه و رطوبت حداکثر 70%
• خروجی : رله 5A

راهنمای نصب ساعت فرمان هفتگی

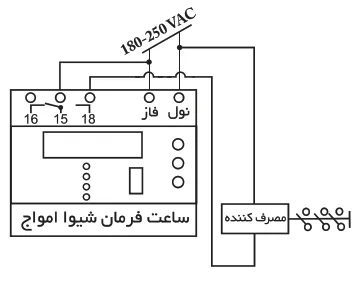

سیم‌بندی این دستگاه نکته خاصی نداره و به راحتی مطابق عکس زیر قابل انجام است:

دانلود کنید >> راهنمای نصب ساعت فرمان هفتگی شیوا امواج

نکته: از وصل کردن مستقیم بارهای سلفی و خازنی یا سویچینگ یا درایوهای LED یا بار موتوری خودداری کنید. در اینموارد حتما از رله خارجی یا کنتاکتور استفاده کنید.

در کلیپ زیر با نحوه نصب ساعت فرمان هفتگی آشنا خواهید شد:

تجهیزات جانبی:

رله خروجی ساعت فرمان هفتگی شیوا تنها برای استفاده در مدار فرمان مناسب بوده و جهت عملکرد صحیح و افزایش طول عمر باید در خروجی از کنتاکتور با جریان مناسب استفاده کرد.
