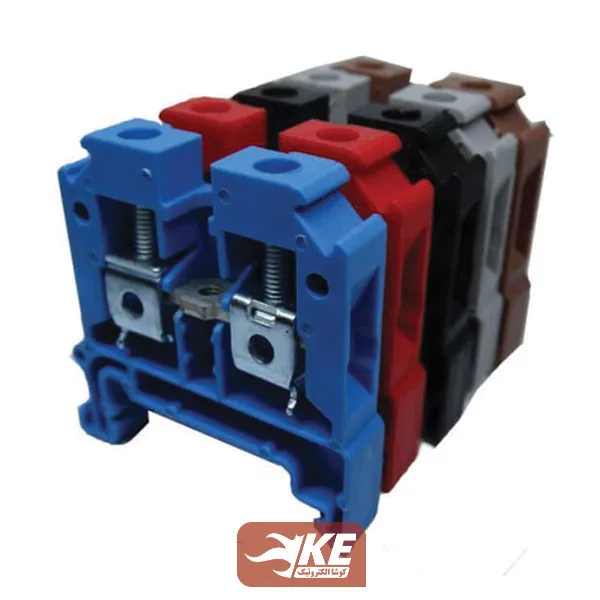

ترمینال یک طبقه رعد، سیمگیری بهصورت پیچی بوده که سطح مقطع استاندارد سیم 2.5 میلیمترمربع است ولی سیم تا سایز 4 قابل اتصال است. جریان عبوری مجاز از ترمینال 24 آمپر (حداکثر 32آمپر) است. دیگر ویژگیهای ترمینال ریلی رعد سایز 2.5 عبارتاند از:
- طراحیشده برای نصب روی ریلهای سایز TH-35 و G32
- بدنه عایق از جنس پلیآمید 6.6 ( مقاوم در برابر اشتعال و خودخاموششونده)
- باز و بسته شدن آسان پیچ سیم گیر بهوسیله پیچگوشتی
- ورودی مناسب کابل جهت جلوگیری از پخش شدن سیمها
- مناسب جهت انواع سیمها و کابلهای خشک، افشان، نیمه افشان و سیمهای وایرشو دار
- بهترین اتصال به هادی، بدون نیاز به آمادهسازی خاص کابلها قبل از اتصال
- امکان تغییر در تعداد ترمینالهای روی ریل بهصورت کشویی و به سهولت
- صفحات و بستهای انتهایی و پارتیشنهای مشابه برای انواع و اندازههای مختلف ترمینالها ( جهت تطابق و کاهش هزینهها )
- ارائه راهکارهای مناسب برای پیشگیری و رفع اتصالهای نامناسب و ناخواسته
- وجود ۱۰ لیبل قابلنصب بهصورت همزمان بر روی سایزهای مختلف ترمینال
- دارای استاندارد CE و تأییدیه از KEMA
تجهیزات جانبی:
- درپوش انتهایی یا درپوش جداکننده این ترمینال مدل EP-RTP2.5 رعد میباشد.
- میتوان از قفل ریل (بست انتهایی) مدل EB/1 یا EB/3 برای استفاده کرد.
- برای موازیکردن این ترمینالها برای انشعاب بیشتر یا افزایش جریان دهی میتوان از جمپرهای مدل CC10-2.5، CC3-2.5 و CC2-2.5 رعد استفاده کرد.
- برای شمارهگذاری باید از شماره سیمهای سری NS6 استفاده کرد.
مشخصات الکتریکی
|
|
منطبق بر استاندارد |
IEC 60947-7-1
|
حداکثر ولتاژ مطابق IEC 60947-7-1 |
500v
|
جریان نامی |
24A
|
حداکثر ولتاژ لحظهای |
6Kv
|
درجه آلودگی |
3
|
دسته ولتاژ |
lll
|
گروه مواد |
I
|
سطح مقطع سیم |
2.5mm2
|
حداکثر جریان |
32A
|
حداکثر سطح مقطع سیم |
4mm2
|
ظرفیت اتصال (Connection Capacity)
|
|
سیم مفتولی |
0.5-4mm2
|
سیم نیمه افشان |
0.5-4mm2
|
سیم افشان |
0.5-2.5mm2
|
سیم AWG |
20-12AWG
|

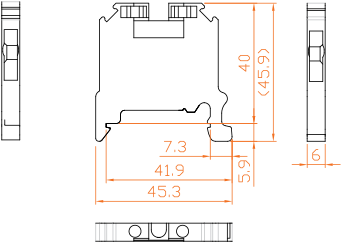

ابعاد (میلیمتر)
|
|
عرض |
6
|
طول |
45.3
|
ارتفاع روی ریل TH 35-7.5 |
47.7
|
ارتفاع روی ریل TH 35-15 |
54.9
|
مواد ساخت
|
|
مواد عایق |
PA6.6
|
درجه اشتعالپذیری مطابق UL94 |
V2 – درجه V0 سفارشی
|
عمومی
|
|
رنگ |
|
معیار تست IEC |
A3
|
Striping length |
10mm
|
سایز پیچ |
M2.5
|
گشتاور مجاز پیچ |
0.4-0.6 (N.m)
|
مواردی که در انتخاب ترمینال ریلی باید لحاظ گردد:
- متناسب بودن قطر سیم با قطر محل اتصال ترمینال
- تعداد طبقات ترمینال با توجه به فضای موجود
- ابعاد ترمینال با توجه به فضای تابلو
- نحوه اتصال سیم به ترمینال
