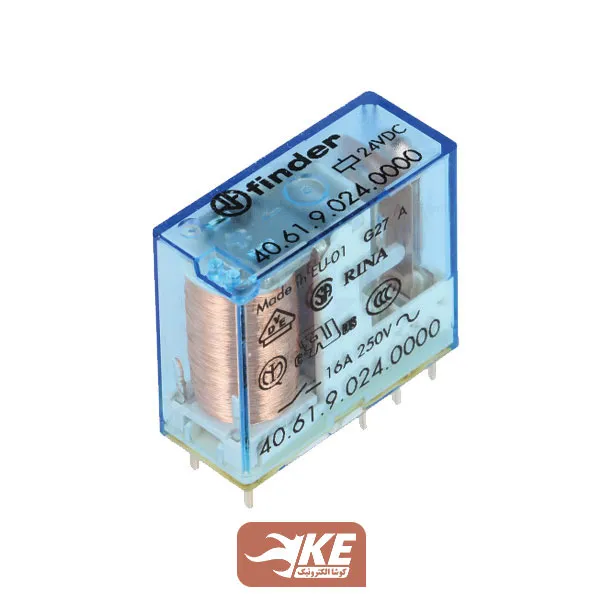

بررسی اجمالی رله فیندر 406190240000
رله فیندر 406190240000 از نوع رله PCB مینیاتوری(کتابی) 16 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین ۲۴ولت DC است. این رله 8 پایه و دارای یک کنتاکت (یک باز و یک بسته مجزا) است که میتوان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 40.61.9.024.0000 است. رنگ آبی بدنه این رله نشاندهنده ولتاژ تحریک از نوع DC است.
از خروجی کنتاکت رله فیندر 406190240000 میتوان 16 آمپر برای کنترل بار اهمی جریانکشی داشت. برای بارهای سلفی الکترومغناطیسی و روشنایی کمتر از 4 آمپر و برای بار موتوری حداکثر جریانکشی حدود 1.2 آمپر باید لحاظ گردد.
ویژگیهای مکانیکی و الکتریکی
- ولتاژ بوبین 24 ولت DC
- توان مصرفی بوبین 0.65 وات معادل 27 میلیآمپر
- حداکثر ولتاژ قطع و وصل کنتاکتها 400VAC
- فاصله سیمپیچ و کنتاکت 8 میلیمتر
- ولتاژ عایقی تا 6000 ولت بین سیمپیچ بوبین و کنتاکت
- تحمل دیالکتریک (عایق) بین کنتاکتها تا 1000 ولت
- حداکثر جریان عبوری از هر کنتاکت 16 آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت حدود 3 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.55 کیلووات)
- تاخیر وصلشدن کنتاکتها از زمان برقدار شدن بوبین، حداکثر 7 میلیثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوکهای فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکتها برای رسانایی بهتر
- دمای کارکرد از منفی 40 تا 85 درجه
سیمبندی رله فیندر 406190240000
رله فیندر 406190240000 دارای 8 پایه است، که دو پایه آن برای تحریک بوبین و اعمال ولتاژ 24VDC است. سه پایه مربوط به کنتاکت خروجی رله است و دو به دو به پایه مجاور خود اتصال کوتاه است و مطابق تصویر زیر سیمکشی میشود:
قدرت کلیدزنی رله فیندر 406190240000
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریانکشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر میگیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) میتوان جریانهای زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان 16 آمپر
- در ولتاژ 110VDC حداکثر جریان 300 میلیآمپر
- در ولتاژ 220VDC حداکثر جریان 120 میلیآمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) میتوان حداکثر تا بار 4000 ولتآمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC میتوان حداکثر تا بار 1000 ولتآمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.55 کیلووات را میتوان کنترل کرد.
کد سفارش:
ابعاد و اندازه رله فیندر سری 4061
در زمان طراحی تابلو برق، جایگزینی رله یا انتخاب سوکت آن، اندازه رله و فاصله پایههای آن بسیار مهم است. ابعاد رله 40.61.9.024.0000 (میلیمتر) مطابق تصویر زیر است:
تجهیزات جانبی
برای نصب رله فیندر 406190240000 روی ریل مینیاتوری میتوانید از سوکت 9505 یا کارت رله خام استفاده کنید. همچنین هماکنون از این رله در تولید رله بردهای 24 و 220 ولت استفاده میشود.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابلتحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
