رله 24VDC دو کنتاکت 10 آمپر فیندر 601290240040

بررسی اجمالی رله فیندر 601290240040

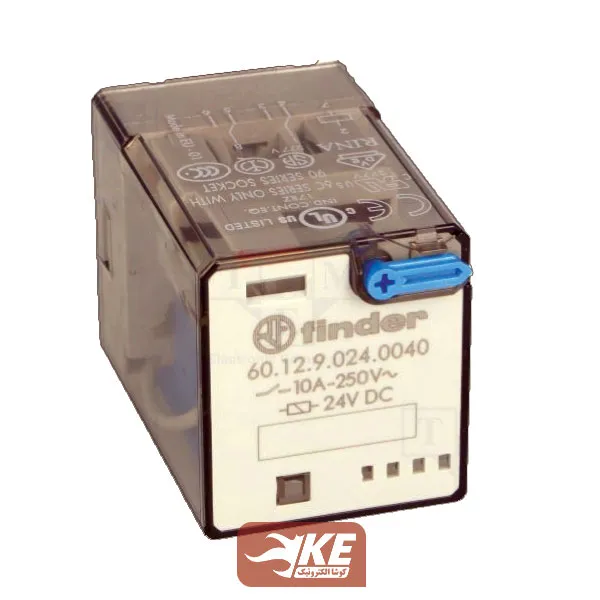

رله فیندر 601290240040 از نوع رله قدرت 10 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 24ولت DC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که می‌توان از طریق سوکت 9022 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 60.12.9.024.0040 است. رنگ آبی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.

ویژگی‌های مکانیکی و الکتریکی

• ولتاژ بوبین 24 ولت DC
• تعداد کنتاکت: 2
• تعداد پایه: 8
• حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
• ولتاژ عایقی تا 4000 ولت بین سیم‌پیچ بوبین و کنتاکت
• تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
• حداکثر جریان عبوری از هر کنتاکت 10 آمپر برای بار مقاومتی
• قابلیت کنترل یک موتور تکفاز 0.37 کیلووات
• تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 11 میلی‌ثانیه
• عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
• عمر الکترونیکی رله  200هزار بار
• مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
• استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
• دمای کارکرد از منفی 40 تا 85 درجه
• نوع نصب: نصب ریلی از طریق سوکت 9022
• کد فنی: 60.12.9.024.0040

سیم‌بندی رله فیندر 601290240040

رله فیندر 601290240040 دارای 8 پایه است، که دو پایه آن برای تحریک بوبین و اعمال ولتاژ 24VDC است. شش پایه مربوط به کنتاکت 1 و 2 (NO,NC,COM) خروجی رله است و مطابق تصویر زیر سیم‌کشی می‌شود:
