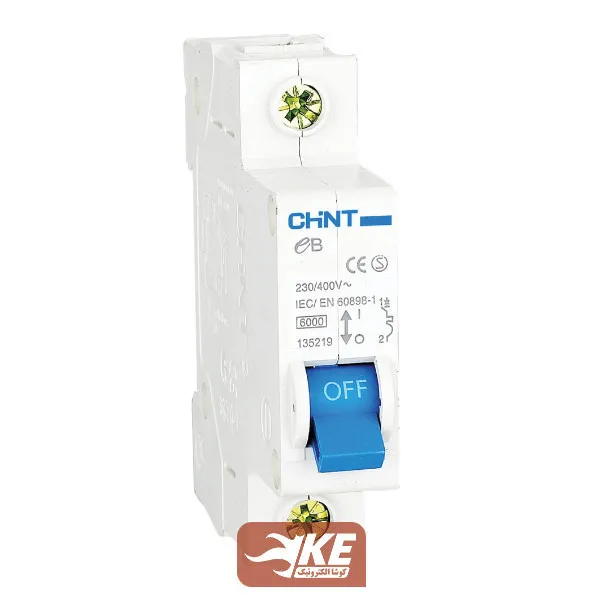

کلید مینیاتوری 4.5KA تک پل 40 آمپر C سری EB چینت

کلید مینیاتوری 4.5KA تک پل 40آمپر C سری EB چینت مدل EB-1P-C40A-4.5KA با ولتاژ ورودی حداکثر 400 ولت AC و تحمل جریان نامی 40 آمپر طراحی‌شده است. حداکثر تحمل جریان لحظه‌ای این محصول 6000 آمپر و حداکثر ولتاژ ایزولاسیون آن 500 ولت است. این کلید از نوع C بوده که برای حفاظت از بارهای مقاومتی و القایی مناسب است. قطع این کلید برای اضافه بار بین 5 تا 10 برابر جریان نامی کلید است. کلید مینیاتوری سری EB پرمصرف‌ترین کلید مینیاتوری چینت در کاربرد خانگی است.

• حفاظت از تجهیزات در برابر اتصال کوتاه و اضافه‌بار
• نمایش حالت قطع و وصل فیوز
• درجه‌ حفاظت IP20
• ساخته‌شده مطابق با استاندارد IEC/EN60898-1 و IEV/EN60947-2 و UL1077

تشخیص جریان اضافه بار توسط بی‌متال داخلی صورت می‌گیرد که با عبور جریانی بزرگتر از جریان نامی و بصورت مدت‌دار گرم شده و با خم‌شدن، باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع می‌کند. همچنین جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم‌پیچ داخلی با توجه به میدان مغناطیسی که ایجاد می‌کند باعث قطع کلید مینیاتوری می‌شود.

نکات مهم در انتخاب کلید مینیاتوری:

1. جریان اتصال کوتاه محل نصب که باید همیشه کمتر از قدرت قطع (ولتاژ شکست) کلید باشد
2. تیپ فیوز یا منحنی قطع
3. حداکثر جریان لحظه‌ای یا اتصال کوتاه
4. تعداد پل مورد نیاز

ابعاد کلید مینیاتوری 4.5KA تک پل 40آمپر C سری EB چینت مطابق تصویر زیر است:
