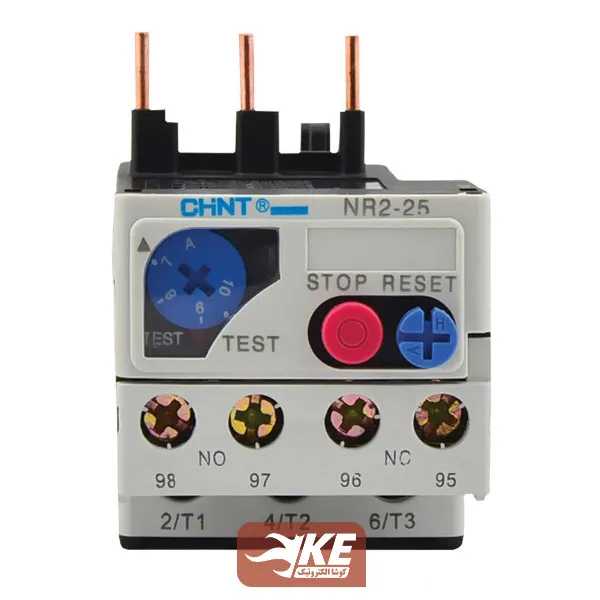

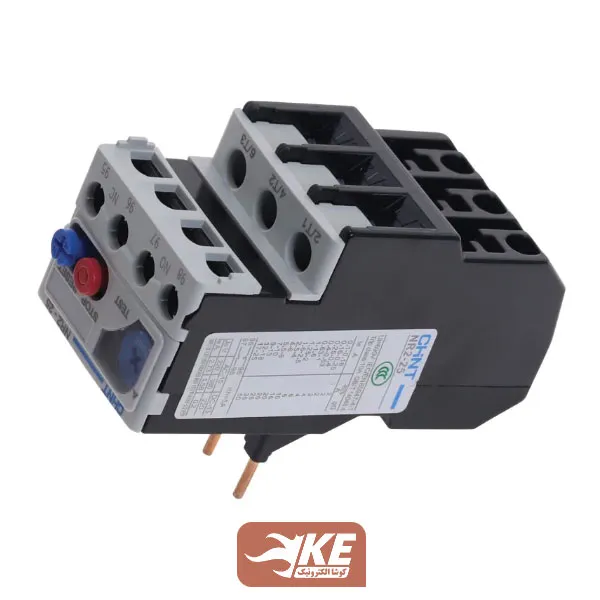

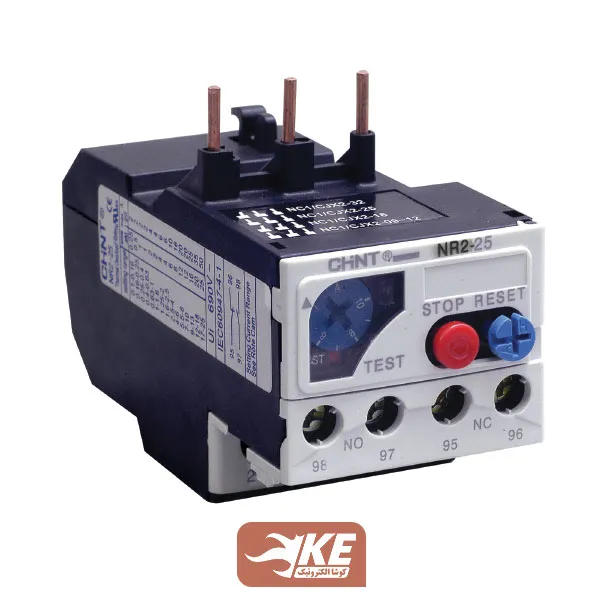

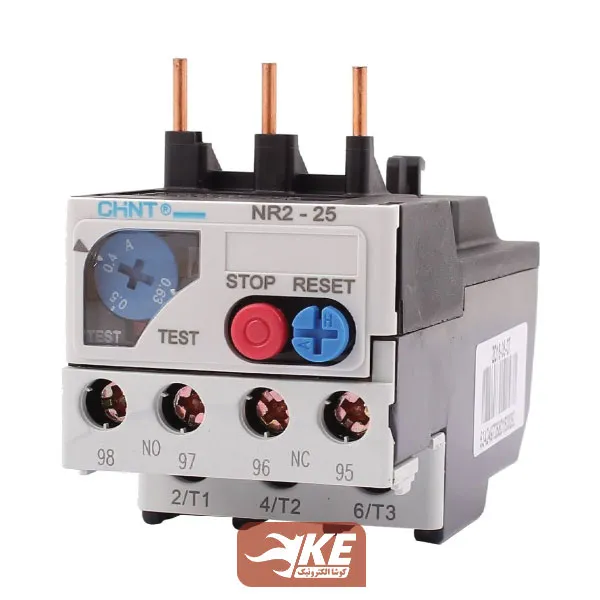

بی متال 7 تا 10 آمپر چینت سری NR2-25G

بی‌متال 7 تا 10 آمپر چینت مدل NR2-25G 7-10 با بازه تنظیمی جریان 7 الی 10 آمپر که برای حفاظت از موتور یا سایر تجهیزات الکتریکی در برابر اضافه جریان (اضافه‌بار) استفاده می‌شود. بی‌متال‌های چانت مطابق با استاندارد IEC/EN 60947-4-1 تولیدشده است و دارای تأییدیه‌های CE, KEMA, UKrSEPRO, EAC, RCC, UL هستند.

نحوه عملکرد بی‌متال به این صورت است که با رخداد اضافه‌بار، سیم‌پیچ موتور شروع به جریان‌کشی کرده و این جریان اضافه باعث تولید حرارت در پلاتین‌های بی‌متال شده و بر اثر اختلاف انبساط طولی دو فلز موجود داخل بی‌متال، رله عمل کرده و مدار را قطع می‌کند. بی‌متال با نام رله حرارتی نیز نامید می‌شود.

بیمتال چینت با توجه به ابعاد، جریان حفاظتی و نوع کنتاکتور به ترمینال‌های خروجی (پایینی) کنتاکتور وصل می‌شود و دارای سه کنتاکت قدرت، کمکی باز و کمکی بسته است. کنتاکت قدرت مشتقیم به موتور وصل می‌شود، کنتاکت کمکی بسته (NC) برای قطع جریان کنتاکتور در زمان اضافه‌بار و کنتاکت کمکی باز (NO) به‌منظور ارسال آلارم به اپراتور استفاده می‌شود.

دانلود کاتالوگ بیمتال چینت سری NR2

کنتاکتورهای مناسب برای اتصال به بی‌متال 7 تا 10 آمپر:

بیمتال سری NR2-25 قابل اتصال به کنتاکتورهای 9 تا 32 آمپری چینت است منتها با توجه به جریان حفاظتی این کلید، مناسبترین کنتاکتور، 12 و18 آمپر است.

• کنتاکتور 12 آمپر چانت سری NC1-12 و NC7-12
• کنتاکتور 18 آمپر چانت سری NC1-18 و NC7-18

ابعاد بی‌متال 7 تا 10 آمپر چینت

نکات مهم در زمان خرید بی‌متال

1. جریان مصرفی الکتروموتور(بار)
2. جریان کنتاکتور
3. ابعاد کنتاکتور
