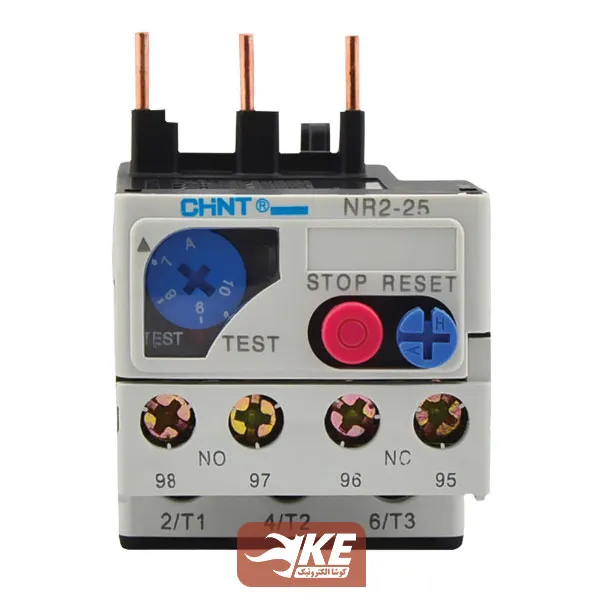

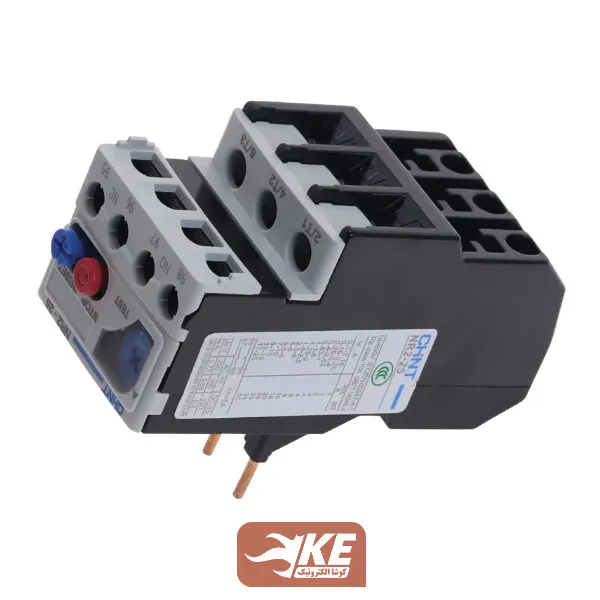

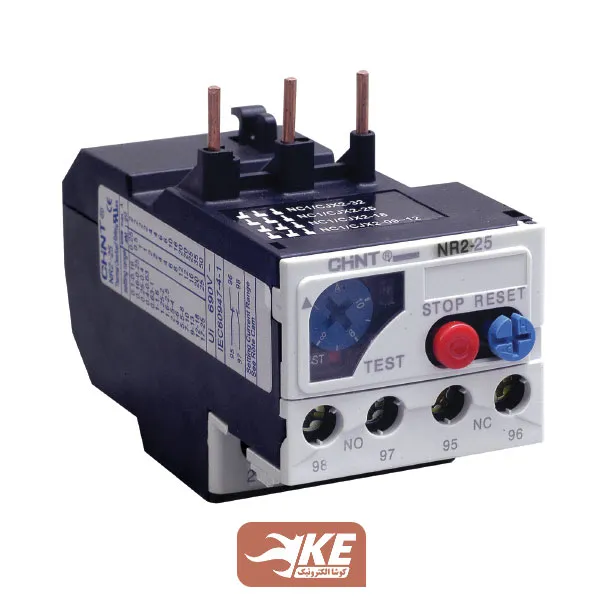

بیمتال ۱۲ تا ۱۸ آمپر چینت مدل NR2-25G 12-18 با بازه تنظیمی جریان ۱۲ الی ۱۸ آمپر که برای حفاظت از موتور یا سایر تجهیزات الکتریکی در برابر اضافه جریان (اضافه‌بار) استفاده می‌شود. بی‌متال‌های چانت مطابق با استاندارد IEC/EN 60947-4-1 تولیدشده است و دارای تأییدیه‌های CE, KEMA, UKrSEPRO, EAC, RCC, UL هستند. قیمت بیمتال چانت بسیار مقرون به‌صرفه بوده و به نسبت کیفیت و طول عمر آن، کاملا توجیه اقتصادی دارد.
نحوه عملکرد بیمتال به این صورت است که با رخداد اضافه‌بار، سیم‌پیچ موتور شروع به جریان‌کشی کرده و این جریان اضافه باعث تولید حرارت در پلاتین‌های بیمتال شده و بر اثر اختلاف انبساط طولی دو فلز موجود داخل بیمتال، رله عمل کرده و مدار را قطع می‌کند. بیمتال با نام رله حرارتی نیز نامید می‌شود.
بیمتال چانت با توجه به ابعاد، جریان حفاظتی و نوع کنتاکتور به ترمینال‌های خروجی (پایینی) کنتاکتور وصل می‌شود و دارای سه کنتاکت قدرت، کمکی باز و کمکی بسته است. کنتاکت قدرت مشتقیم به موتور وصل می‌شود، کنتاکت کمکی بسته (NC) برای قطع جریان کنتاکتور در زمان اضافه‌بار و کنتاکت کمکی باز (NO) به‌منظور ارسال آلارم به اپراتور استفاده می‌شود.
کنتاکتورهای مناسب برای اتصال به بیمتال ۱۲ تا ۱۸ آمپر:
بیمتال سری NR2-25 قابل اتصال به کنتاکتورهای ۹ تا ۳۲ آمپری چینت است منتها با توجه به جریان حفاظتی این کلید، مناسبترین کنتاکتور، ۲۵ و ۳۲ آمپر است.
- کنتاکتور ۲۵ آمپر چانت سری NC1-25 و NC7-25
- کنتاکتور ۳۲ آمپر چانت سری NC1-32 و NC7-32
ابعاد بیمتال ۱۲ تا ۱۸ آمپر چینت
نکات مهم در زمان خرید بیمتال
- جریان مصرفی الکتروموتور(بار)
- جریان کنتاکتور
- ابعاد کنتاکتور
