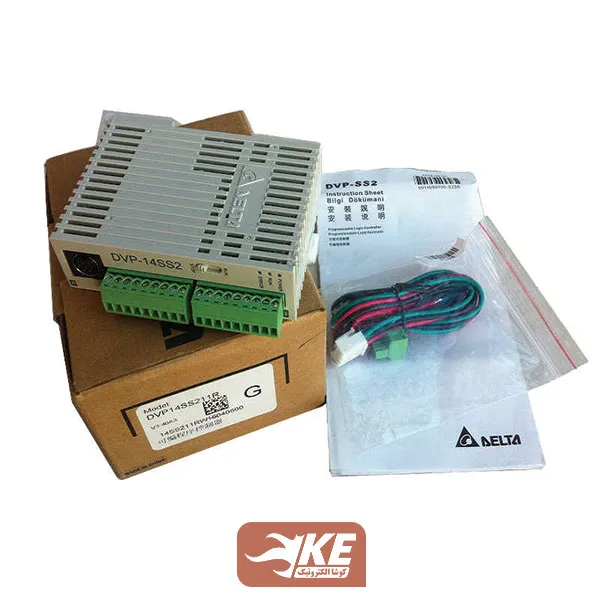

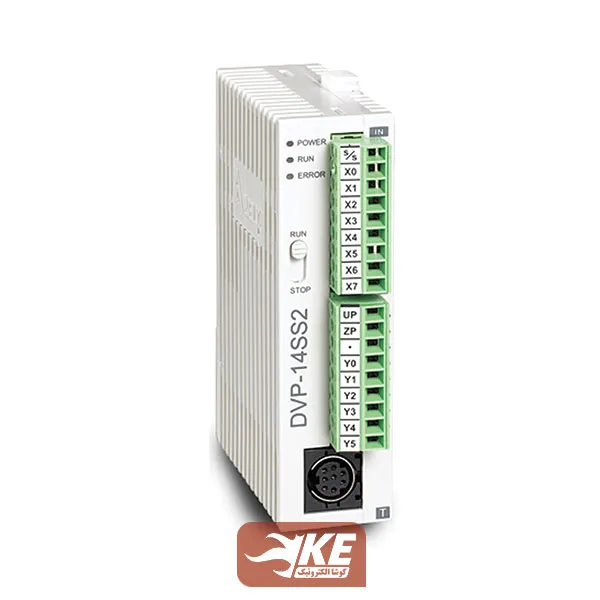

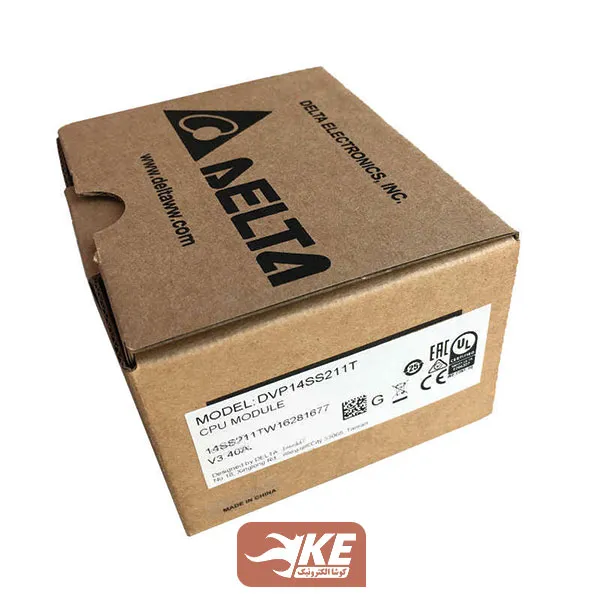

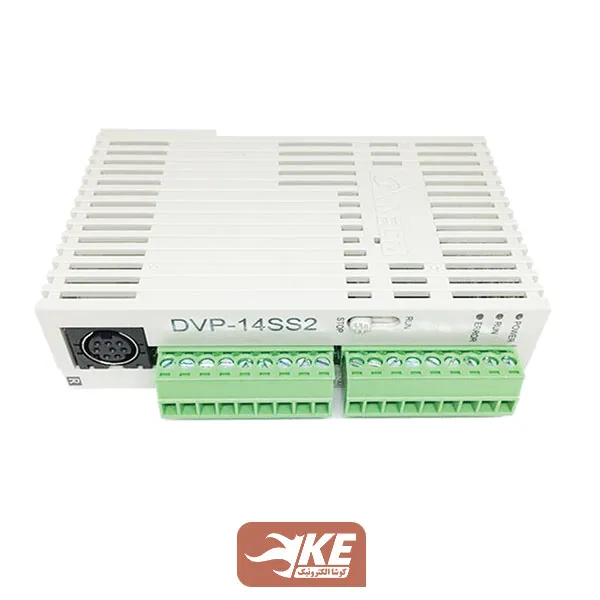

پی‌ال‌سی DVP14SS211 دلتا

ویژگی‌ها
سازنده(برند): دلتا (تایوان)
ولتاژ تغذیه: 24 ولت DC
تعداد ورودی دیجیتال PLC: 8 عدد
تعداد ورودی آنالوگ PLC: فاقد ورودی آنالوگ
تعداد خروجی دیجیتال PLC: 6 عدد
تعداد خروجی آنالوگ PLC: فاقد خروجی آنالوگ
پورت ارتباطی: مدباس(RS485), سریال(RS232)
امکانات کنترلی: قابلیت اتصال انکودر, ورودی پالس سرعت بالا, خروجی پالس سرعت بالا

دارای ۸ورودی و ۶خروجی دیجیتال (ترانزیستوری یا رله‌ای)، پورت مودباس

ناموجود

ارسال توسط کوشانیک

ناموجود

- +

توضیحات

در سال‌های اخیر با توجه به افزایش قیمت دلار، سختی دسترسی به PLCهای زیمنس و کیفیت و قیمت پی‌ال‌سی دلتا، این برند بعد از زیمنس، به‌عنوان پرمصرف‌ترین PLC در ایران شناخته می‌شود. خانواده DVP14SS211 دلتا با قیمتی بسیار مناسب، دارای 8 ورودی و 6 خروجی دیجیتال بوده که خروجی آن بسته به مدل می‌تواند ترانزیستوری یا رله‌ای باشد:

  • DVP14SS211R: دارای 8ورودی و 6 خروجی رله‌ای ( خروجی رله‌ای قابلیت اتصال به برق تک‌فاز 220 ولت را داراست)
  • DVP14SS211T: دارای 8ورودی و 6 خروجی ترانزیستوری ( خروجی ترانزیستوری دارای ولتاژ 24 ولت و از نوع NPN است)

این محصول دارای یک مشابه ایرانی است که تقریبا همه امکانات و قابلیت‌های نمونه اصلی را داراست.

DVP14SS211 دلتا



PLC دلتا مدل DVP14SS211R

این PLC توانایی اجرای توابع پایه کنترل ترتیبی را با سرعتی بالا داشته، نویزپذیری کمی دارد، همچنین از تنظیم خودکار PID پشتیبانی می‌کند. از ویژگی‌های قابل‌توجه این سری می‌توان به قابلیت اتصال به انواع ماژول اکسپنشن برای توسعه پروژه شامل ورودی آنالوگ، خروجی آنالوگ، ماژول دما، کنترل موقعیت،Profibus، Device Net، دیپ‌سوئیچ و توابع کنترل حرکت تک‌محور اشاره کرد. ازاین‌رو از سری DVP14SS2 برای راه‌اندازی پروژه‌های کوچک و متوسط نظیر ریسندگی، کنترل کانوایر و نوار نقاله، تجهیزات و ماشین‌آلات بسته‌بندی، بالابر و پله‌برقی و… قابل استفاده است. لازم بذکر است که تعداد ورودی و خروجی دیجیتال را می‌توان تا 480 عدد افزایش داد.



ویژگی‌های DVP14SS211 دلتا

  • ولتاژ تغذیه 24 ولت DC
  • دارای 8 ورودی و 6 خروجی دیجیتال و قابلیت افزایش تا 480 ورودی و خروجی
  • دارای 2 ورودی و 2 خروجی سرعت‌بالا (تا فرکانس 10 کیلوهرتز)
  • ظرفیت برنامه‌نویسی 8000 استپ
  • دارای پورت ارتباطی سریال RS-232 و مودباس RS-485
  • قابلیت اتصال دو عدد انکودر 5 کیلوهرتز و دو عدد انکودر 10کیلوهرتز با راه‌اندازی به‌صورت A/B



امکانات موجود برای برنامه‌نویسی

  • حافظه برنامه‌نویسی: 8000 استپ
  • حافظه 16 بیتی: D0~D407, (408) و D600~D999, (400) و D3920~D4999, (1080)
  • حافظه 16 بیتی حافظه‌دار: D408~D599, (192) وD2000~D3919, (1920)
  • حافظه 16 بیتی خاص: D1000~D1999, (1000)
  • حافظه بیتی عمومی: M0~M511, (512) و M768~M999, (232) و M2000~M2047, (48)
  • حافظه بیتی حافظه‌دار: M512~M767, (256) و M2048~M4095, (2048)
  • حافظه بیتی خاص: M1000~M1999, (1000)

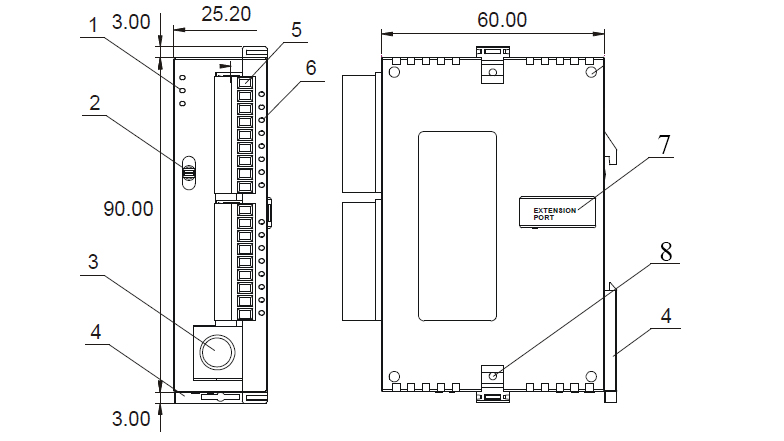

ابعاد و بخش‌های مختلف DVP14SS211 دلتا

ابعاد و بخش‌های مختلف DVP14SS211 دلتا

همانطور که در تصویر فوق ملاحظه می‌کنید، این PLC حدود 2.5 سانت از فضای ریل، 9 سانت فضای بین دو داکت را اشغال می‌کند. عمق این پی‌ال‌سی 6 سانتی‌متر است. بخش‌های مختلف این تجهیز عبارتند از:

  1. نشانگر LED برای نمایش وضعیت عملکردی CPU
  2. کلید Run/Stop
  3. پورت اتصال پروگرمر
  4. خشاب نصب روی ریل
  5. ترمینال اتصال ورودی و خروجی
  6. نشانگر LED وضعیت ورودی‌ها و خروجی‌ها
  7. محل اتصال کارت اکسپنشن (ماژول توسعه)
  8. پورت اتصال مودباس RS485

نرم‌افزار برنامه‌نویسی و پروگرم

برای برنامه‌نویسی این  پی‌ال‌سی باید از نرم‌افزار WPL-Soft استفاده کرد، که آخرین ورژن آن را می‌توانید از لینک زیر دانلود کنید:

دانلود WPL-Soft





پارامترهایی که باید در انتخاب PLC در نظر گرفت:

  • ولتاژ تغذیه
  • تعداد ورودی و خروجی‌های آنالوگ و دیجیتال
  • تعداد ورودی و خروجی‌های سرعت‌بالا
  • نوع و تعداد کانترها، تایمرها و فلگ‌ها
  • مقدار اندازه حافظه برنامه‌نویسی و سرعت عملکرد CPU
  • نوع و مقدار در خروجی آنالوگ ( ولتاژ یا جریان)
  • امکانات قابل‌افزایش توسط کارت‌های اکسپنشن
  • تعداد ورودی و خروجی‌های خاص
  • امکانات و تعداد پورت‌های شبکه



تجهیزات جانبی

برای راه‌اندازی صحیح، افزایش طول عمر CPU و ایمنی پروژه، استفاده از تجهیزات زیر پیشنهاد می‌شود:

توضیحات تکمیلی

ابعاد2.5 × 6 × 9 سانتیمتر
سازنده(برند)

دلتا (تایوان)

ولتاژ تغذیه

24 ولت DC

تعداد ورودی دیجیتال PLC

8 عدد

تعداد ورودی آنالوگ PLC

فاقد ورودی آنالوگ

تعداد خروجی دیجیتال PLC

6 عدد

تعداد خروجی آنالوگ PLC

فاقد خروجی آنالوگ

پورت ارتباطی

مدباس(RS485), سریال(RS232)

امکانات کنترلی

قابلیت اتصال انکودر, ورودی پالس سرعت بالا, خروجی پالس سرعت بالا

نوع نصب

ریلی

گارانتی

1 سال
