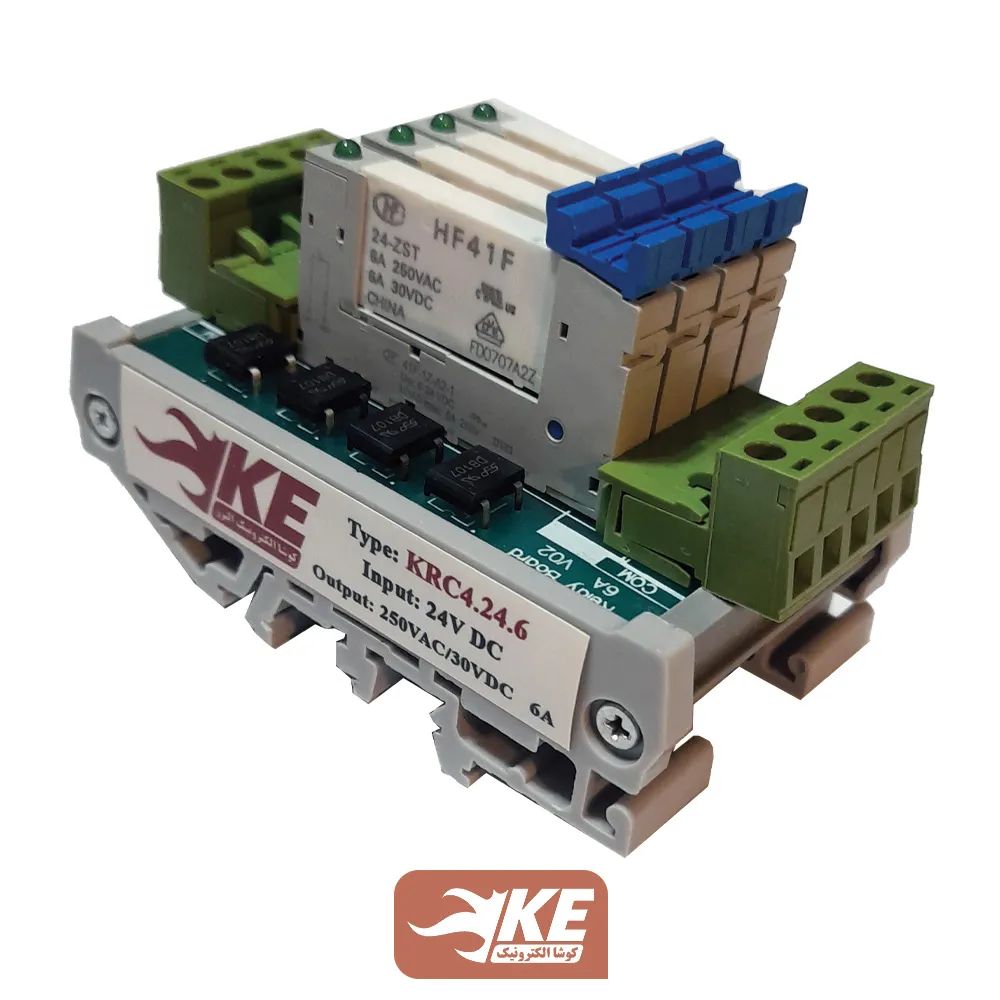

رله برد 6 آمپر 4 تایی 24 ولت کوشا الکترونیک سری KRC4.6 با رله هونگفا

توضیحات

مشخصات رله برد ۶ آمپر 4تایی رله هونگفا

رله برد 4 تایی ۶ آمپر هونگفا ، طراحی این کارت رله به گونه ایست که می‌توان آن را مستقیم به بسیاری از تجهیزات نظیر سنسورهای صنعتی(NPN,PNP)، خروجی تیغه‌ای تجهیزات، خروجی PLCها و … متصل نمود.
ولتاژ بوبین این کارت ۲۴ ولت DC است.. لازم به ذکر است که هر رله دارای یک نشانگر LED و دیود هرزگرد محافظ می‌باشد.
دقت بسیاری در طراحی این محصول انجام‌گرفته تا طراحان و نصب کنندگان بتوانند در راحت‌ترین شرایط از این محصول استفاده نمایند، به‌طوری‌که هر کانال دارای پل دیودی بوده، که باعث می‌گردد تا پلاریته ورودی اهمیتی نداشته باشد و بتوان آن را به‌صورت صفرمشترک یا یک مشترک(NPN یا PNP) در تابلو سیم‌کشی نمود، همچنین هر رله دارای سوکت مجزا بوده که در صورت آسیب رله می‌توان به‌راحتی نسبت به تعویض آن اقدام نمود.از مهم‌ترین ویژگی‌های این کارت رله (رله برد) دارا بودن ترمینال‌های جداشونده در ورودی‌ها و خروجی‌ها می‌باشد که باعث می‌گردد در صورت آسیب برد اصلی، بدون نیاز به تغییر در سیم‌کشی، نسبت به تعویض آن اقدام نمود.
ازآنجایی‌که آتش‌سوزی یکی از شایع‌ترین اتفاقات در تابلو برق می‌باشد، بدنه این کارت از موادی ساخته‌شده است که در صورت قرارگیری در میان شعله، شعله‌ور نمی‌شود و آب نمی‌گردد( تنها در حرارت بالا مچاله می‌شود)

بزرگترین مزیت این کارت، نازک بودن رله‌ها و اشغال فضای کم این محصول است. کارت رله 4تایی 6 آمپر نصف فضای کارت رله 16 آمپر را نیاز دارد.

امکانات و ویژگی‌ها:

رله مورد استفاده: در طراحی این محصول از HF41F، محصول شرکت هونگفا، استفاده‌شده است. تیغه‌های این رله قادر است برای بارهای اهمی تا ۶ آمپر و برای بارهای خازنی و سلفی کمتر از 1 آمپر جریان را از خود عبور دهد.

ورودی: مواردی که جهت تسریع سیم‌کشی در ورودی این رله برد لحاظ گردیده است:

• استفاده از پل دیودی برای هر رله که باعث می‌گردد تا بتوان رله برد را به‌صورت NPN یا PNP (صفر یا یک مشترک) سیم‌کشی کرد.
• یک پایه ورودی‌ها به هم وصل (جامپر ) شده‌اند و دیگر نیازی به سیم بندی اضافی یا خرید جامپر نیست.

خروجی رله برد: در خروجی پایه COM هر 4 رله به یکدیگر وصل است و به ازای هر رله یک پایه NO خروجی داده شده است. در این رله برد پایه NC خروجی داده نشده است.( این محصول تنها دو پایه COM در خروجی دارد)

مدارهای حفاظتی و موارد ایمنی:

• هر رله دارای دیود هرزگرد بوده تا جریان‌های اضافی را به طبقه فرمان قبل ( PLC و….) برنگرداند.
• آتش‌سوزی یکی از شایع‌ترین حوادث در تابلو برق می‌باشد. بدنه این محصول از موادی ساخته‌شده است که در صورت قرارگیری در میان شعله، شعله‌ور نمی‌شود و تنها در حرارت بالا مچاله می‌شود.
• تعمیر و نگهداری آسان در رله بردهای هونگفا
• این محصول دارای ترمینال‌های جداشونده می‌باشد که بدون نیاز به تغییر در سیم‌کشی و باز کردن سیم‌ها، می‌توان در کمتر از یک دقیقه رله برد را تعویض نمود.
• هر رله دارای سوکت بوده و در صورت خرابی رله به‌راحتی و به‌سرعت می‌توان آن را تعویض نمود.
• رله برد دارای ۳ سال ضمانت تعویض بدون سؤال می‌باشد.

قابلیت نصب روی انواع ریل:این رله برد قابلیت نصب روی انواع ریل‌های استاندارد تابلویی را داراست.

هونگفا:رله‌های هونگفا ساخت کشور چین است. تخصص اصلی شرکت هونگفا، تولید رله‌های خودرویی است و در حال حاضر تقریبا همه رله‌های مورد استفاده در خودروهای ایرانی از این برند است. با وجود قیمت ارزان این رله نسبت به رله های دیگر موجود در بازار ولی از کیفیت بسیار قابل قبولی برخوردارست.

سوالات متداول

1. چرا در خروجی PLC حتما باید از رله برد استفاده شود؟در بسیاری از مدارها، جریان نامی پایین تجهیزی که در خروجی استفاده می‌شود، گمراه‌کننده بوده و طراحان سیستم، در جهت کاهش هزینه‌ها اقدام به اتصال مستقیم تجهیزات به خروجی PLC می‌کنند و این امر درگذر زمان سبب بروز آسیب‌های جدی به خروجی می‌گردد.به‌طورکلی سه نوع بار پراستفاده در صنعت برق عبارت است از بارهای اهمی، سلفی و خازنی که هر یک از این بارها شرایط متفاوتی در راه‌اندازی و کنترل دارند . به‌عنوان‌مثال بارهای سلفی تا ۱۰ برابر جریان نامی را در زمان راه‌اندازی از سیستم طلب می‌کنند، همین‌طور در زمان توقف تا ۱۰ برابر جریان نامی را به‌صورت جریان بازگشتی به مدار برمی‌گردانند.درمجموع به علل زیر حتماً و حتماً باید در خروجی PLC از رله استفاده نمود:* تأمین جریان‌های محاسبه نشده برای راه‌اندازی
   * جلوگیری از آسیب به علت وجود جریان و ولتاژ برگشتی
   * جلوگیری از آسیب به خروجی در صورت اتصال کوتاه در مدار کنترل
2. آیا درصورتی‌که خروجی PLC از نوع رله‌ای باشد و از کنتاکتور هم استفاده کنیم، باز نیاز به استفاده از رله برد هست؟با استناد به تجربه اکثر متخصصان این رشته، پاسخ این سؤال “بله” است و برای کارت‌های خروجی از نوع رله‌ای نیز باید از رله برد استفاده نمود، چون حداکثر جریان این رله‌ها نیز ۵۰۰ میلی‌آمپر است.شایع‌ترین اتفاق در کنتاکتورها، سوختن و اتصال کوتاه بوبین کنتاکتور می‌باشد، که این امر باعث عبور جریان بسیار زیاد از تیغه‌های خروجی PLC و اصطلاحاً ” خال زدن” کنتاکت ها و صرف هزینه‌های گزاف برای تعمیر PLC می‌گردد.درمجموع، شاید استفاده از یک رله برد باعث بزرگ‌تر شدن تابلو و افزایش هزینه‌ها گردد ولی این نکته را نیز در نظر داشته باشید که در صورت بروز هرگونه مشکلی تنها یک رله یا نهایتاً یک کانال از رله برد آسیب می‌بیند که هردوی آن‌ها در کمتر از یک دقیقه با کمترین هزینه می‌توان تعویض نمود و عملکرد سیستم به حالت قبل بازمی‌گردد و این شرایط اصلاً با هزینه‌های مادی و زمانی، که برای تعمیر یک PLC صرف می‌گردد، قابل‌مقایسه نیست.
3. چنانچه به هر علتی ناچار به اتصال مستقیم کنتاکتور به خروجی رله‌ای PLC شدیم، آیا راهکاری جهت حفاظت از خروجی‌ها وجود داره؟در برخی پروژه‌ها جهت کاهش قیمت تمام‌شده پروژه یا عدم حیاتی بودن عملکرد سیستم، طراح تصمیم به اتصال مستقیم خروجی PLC به کنتاکتور می‌گیرد.گرچه ما این نوع سیم بندی را پیشنهاد نمی کنیم ولی برای حفاظت از خروجی PLC پیشنهاد می‌گردد که:
   1. ۱٫ در بوبین کنتاکتور، حتماً از دیود استفاده شود تا جریان بازگشتی باعث جرقه زدن در خروجی و خال زدن تیغه نشود.
   2. ۲٫ حتماً از فیوز با جریان مناسب استفاده گردد تا در صورت بروز اتصال کوتاه در بوبین، جریان زیادی از تیغه‌های خروجی PLC عبور نکند. کوشا الکترونیک البرز برای هر دو مورد فوق، محصولاتی مناسب را طراحی کرده است.

   < اطلاعات بیشتر پیرامون کارت فیوز و کارت دیود >

4. چرا استفاده از رله برد بهتر از سوکت ریلی است؟

• قیمت تمام‌شده رله بردها از سوکت های ریلی ارزان‌تر و مقرون به‌صرفه‌تر می‌باشد.(با در نظر گرفتن قیمت رله، سوکت ریلی، ماژول LED و دیود محافظ و ماژول جامپر)
• اغلب مدل‌های سوکت رله فاقد نشانگر LED و دیود محافظ هرزگرد می‌باشند.
• زمانی که چند سوکت ریلی رله در پروژه وجود داشته باشد، یا باید یک سر ورودی‌ها را به شکل دستی جامپر کرد یا از جامپرهای موجود در بازار استفاده نمود ولی در کارت‌های رله و رله بردها ورودی‌ها جامپر شده‌اند و نیاز به سیم بندی اضافه نیست.
• در صورت معیوب شدن سوکت ریلی باید سیم‌کشی باز شوند و پس از تعویض، مجدد سیم بندی نمود. درصورتی‌که در رله بردها با استفاده از سوکت های جداشونده بدون نیاز به نقشه سیم‌کشی و تغییر در سیم بندی می‌توان رله برد را تعویض نمود.
