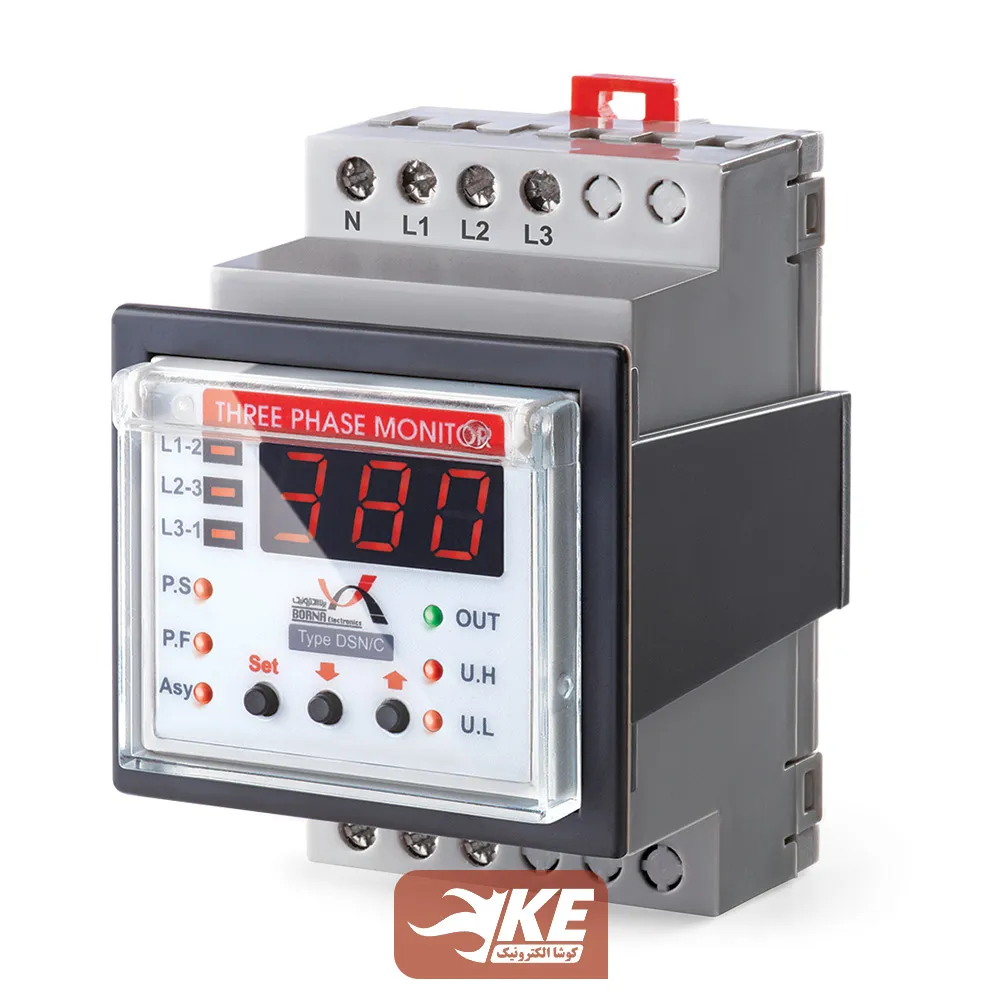

کنترل فاز دیجیتال برنا الکترونیک مدل DSN/C

توضیحات

ویژگی‌های کنترل فاز دیجیتال برنا الکترونیک مدل DSN/C

• تشخیص تغییر توالی فاز
• تشخیص قطع یک فاز
• تشخیص عدم تقارن ولتاژ با توجه به مقدار تنظیمی
• تشخیص کاهش ولتاژ شبکه با توجه به مقدار تنظیمی
• تشخیص افزایش ولتاژ شبکه با توجه به مقدار تنظیمی
• قابلیت تنظیم عدم تقارن ولتاژ
• دارای 9 نشانگر LED برای نمایش حالت‌های مختلف دستگاه
• دارای 3 سال گارانتی بی‌قید و شرط

اصول کار:

• با وصل فازها به ترمینال‌های L1, L2, L3 و نول به ترمینال N، دستگاه شروع به کار می‌کند.
• در صورت روشن بودن 2,LEDL1، ولتاژ فاز L1 و L2 نمایش داده می‌شود.
• در صورت روشن بودن 3,LEDL2، ولتاژ فاز L2 و L3 نمایش داده می‌شود.
• در صورت روشن بودن 1,LEDL3، ولتاژ فاز L3 و L1 نمایش داده می‌شود.
• در صورت روشن بودن همزمان LED های 3,L2L1, L مقدار نمایش داده شده عدم تقارن ولتاژ است.
• در صورت عدم بروز خطا پس از شمارش زمان تاخیر در وصل on ، با اتصال ترمینال ۱۵ بــه ۱۸ رله وصل می‌شود و LED سبز OUT روشن خواهد شد.
• در صورت بروز خطا ابتدا نشانگر سیگنال خطای مربوطه روشن و پس از شمارش زمان تاخیر در قطع ، رله داخلی قطع شده و ترمینال ۱۵ به ۱۶ وصل می‌گردد، LED سبز OUT نیز خاموش می‌شود.

نشانگرهای سیگنال روی کنترل فاز دیجیتال برنا الکترونیک مدل DSN/C

روی کنترل فاز میکروپروسسوری برنا الکترونیک تعداد 9 عدد نشانگر طراحی شده است. نشانگر OUT به رنگ سبز بوده و بیانگر وضعیت عادی شبکه است، 3 نشانگر مستطیلی قرمز بیانگر نوع ولتاژ نمایش داده شده روی نمایشگر است و مابقی نشانگرها، درصورت روشن‌شدن، بیانگر وجود یک خطا در شبکه است.

• OUT: وضعیت شبکه عادی است و رله خروجی وصل است.
• P.S: خطای جا‌به‌جایی فازها
• U.H: خطای افزایش ولتاژ شبکه
• U.L: خطای کاهش ولتاژ شبکه
• ASY: خطای عدم تقارن ولتاژ یا قطع فاز
• P.F: خطای قطع فاز یا قطع نول

دانلود کاتالوگ و راهنمای نصب کنترل فاز دیجیتال برنا الکترونیک مدل DSN/C

مشخصات فنی

• ولتاژ تغذیه: ۳۸۰ ولت متناوب ۴ سیمه ۲۰± درصد
• فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II

مشخصات رله خروجی

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب یا ۲۸ ولت مستقیم

ابعاد کنترل فاز دیجیتال برنا الکترونیک مدل DSN/C

ابعاد این کنترل فاز دقیقا معادل یک کلید مینیاتوری سه پل است.
