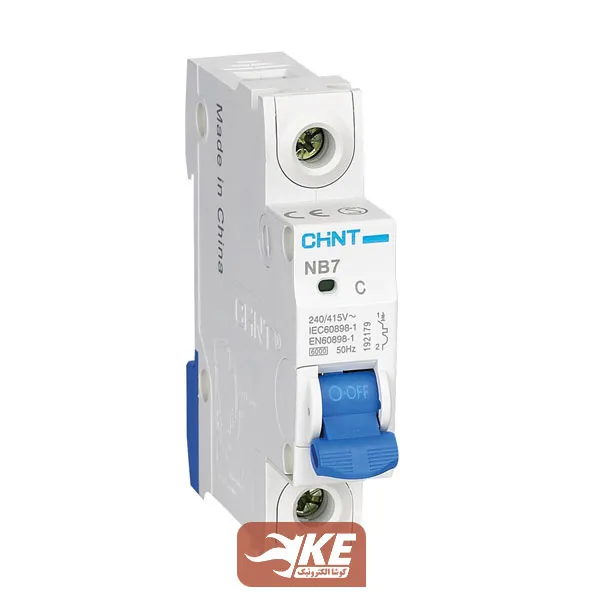

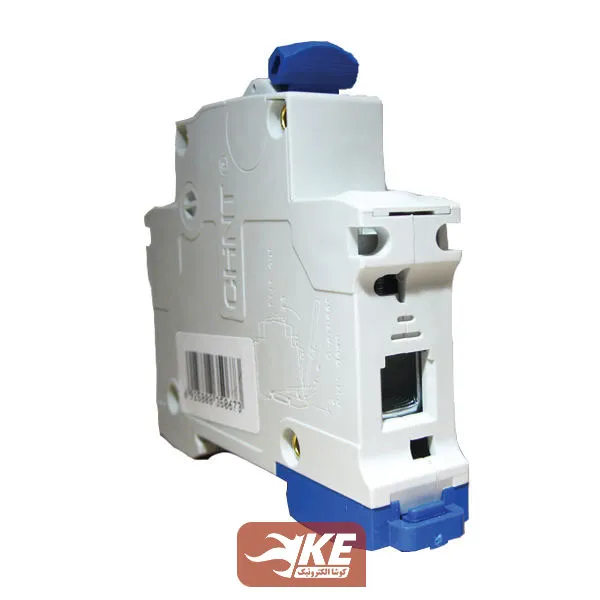

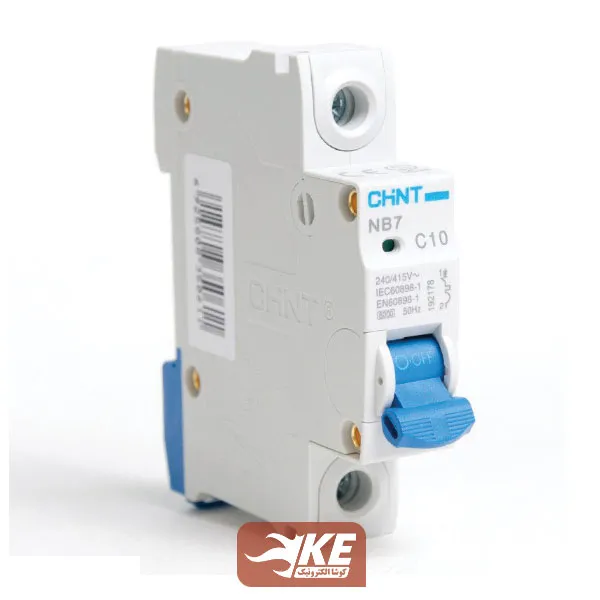

کلید مینیاتوری AC تک پل 50 آمپر 4.5kA تیپ C چینت سری NB7
ویژگی‌ها
فیوز مینیاتوری MCB تک فاز AC چنت(CHINT)، تیپ C از سری NB7 (جایگزین سری منسوخ‌شده NB1)
موجود
ارسال توسط کوشانیک
185,000 تومان
موجود
توضیحات
کلید مینیاتوری 4.5KA تک پل 50آمپر C سری NB7 چینت مدل NB7-1P-C50A-4.5KA با ولتاژ ورودی حداکثر 400 ولت AC و تحمل جریان نامی 50 آمپر طراحی‌شده است. حداکثر تحمل جریان لحظه‌ای این محصول 6000 آمپر و حداکثر ولتاژ ایزولاسیون آن 500 ولت است. این کلید از نوع C بوده که برای حفاظت از بارهای مقاومتی و القایی مناسب است. قطع این کلید برای اضافه بار بین 5 تا 10 برابر جریان نامی کلید است. تفاوت کلید مینیاتوری چانت سری NB7 با سری EB در قدرت قطع و حساسیت آن است.
- حفاظت از تجهیزات در برابر اتصال کوتاه و اضافه‌بار
- نمایش حالت قطع و وصل فیوز
- درجه حفاظت IP20
- ساخته‌شده مطابق با استاندارد IEC/EN60898-1 و IEV/EN60947-2 و UL1077
تشخیص جریان اضافه بار توسط بی‌متال داخلی صورت می‌گیرد که با عبور جریانی بزرگتر از جریان نامی و بصورت مدت‌دار گرم شده و با خم‌شدن، باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع می‌کند. همچنین جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم‌پیچ داخلی با توجه به میدان مغناطیسی که ایجاد می‌کند باعث قطع کلید مینیاتوری می‌شود.
نکات مهم در انتخاب کلید مینیاتوری:
- جریان اتصال کوتاه محل نصب که باید همیشه کمتر از قدرت قطع (ولتاژ شکست) کلید باشد
- تیپ فیوز یا منحنی قطع
- حداکثر جریان لحظه‌ای یا اتصال کوتاه
- تعداد پل مورد نیاز
ابعاد کلید مینیاتوری 4.5KA تک پل 50آمپر C سری NB7 چینت مطابق تصویر زیر است:
مشخصات فنی
| وزن | 100 گرم |
|---|---|
| جریان نامی | 50 آمپر |
| ولتاژ کاری | حداکثر 240vAC |
| جهت نصب/سیم‌کشی | نصب افقی, نصب عمودی |
| نوع حفاظت | حرارتی, رله مغناطیسی, مغناطیسی |
| ظرفیت قدرت قطع نهایی (Icu) | 4.5KA |
| درجه حفاظت(IP) | IP20 |
| لوازم جانبی موجود در ایران | ندارد |
| استاندارد و تاییدیه‌ها | استاندارد IEC 60947-2, استاندارد IEC 60898-1 |
| گارانتی | 18 ماه + 10سال خدمات |
| تعداد پایه/پل/کنتاکت | تک‌‌پل |
