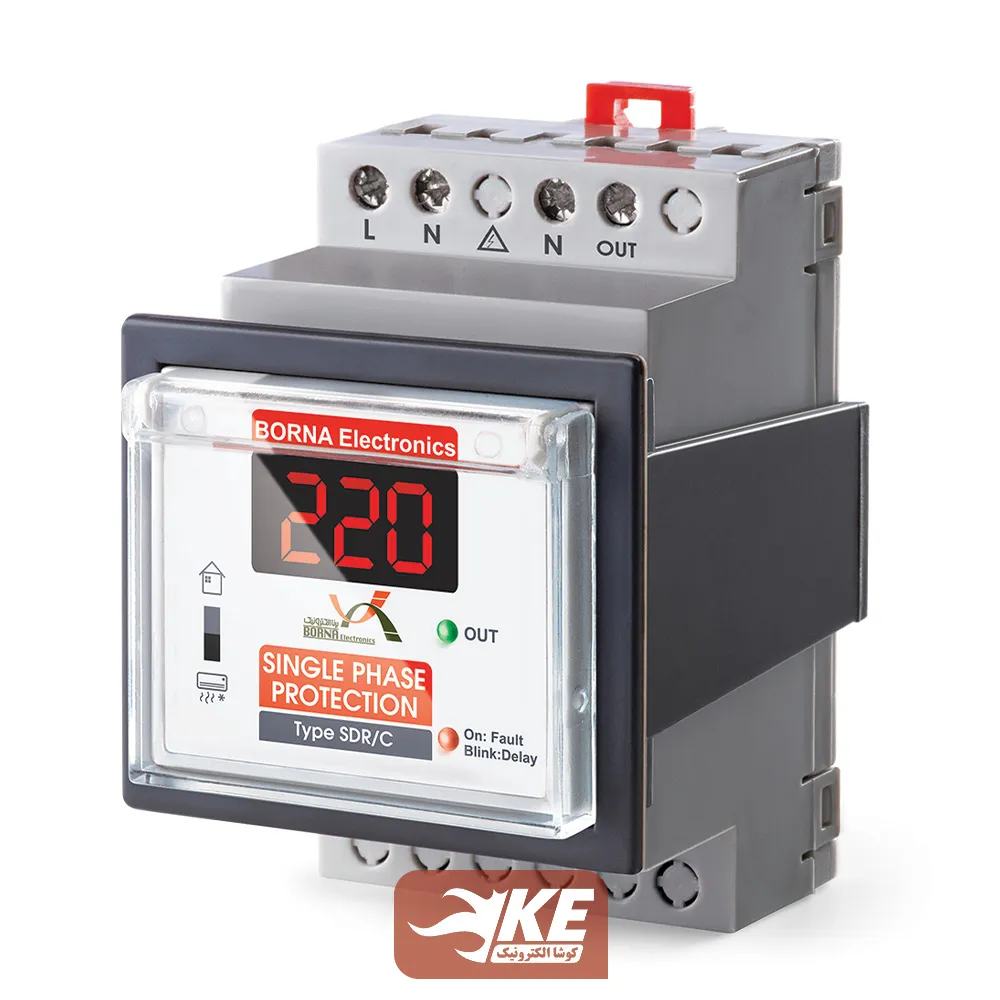

ویژگی‌های محافظ ولتاژ تکفاز ۳۲ آمپری دیجیتال عریض برنا الکترونیک مدل SDR/C
- محافظت در برابر کاهش و افزایش ولتاژ شبکه
- محافظت در برابر دو فاز شدن شبکه تک فاز
- قابل استفاده برای تمامی مصرف کنندگان تک فاز تا ۶ کیلو وات
- دارای تایمر ضربه گیر (حفاظت در قطع و وصل‌های متوالی برق)
- دارای نمایشگر برای نمایش ولتاژ شبکه و زمان تاخیر در وصل
- دارای کلید برای انتخاب زمان تاخیر در وصل ( ۶۰ یا ۱۸۰ ثانیه)
- دارای ۳ سال گارانتی بی‌قید و شرط
اصول کار:
- با اتصال برق شبکه به ترمینال‌های ”N و L”دستگاه شروع به کار می‌کند.
- همزمان با وصل شدن برق شبکه، ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تاخیر در وصل نمایش داده می‌شود.
- زمان تاخیر انتخاب شده (برای حفاظت لوازم‌خانگی ۶۰ ثانیه و کولرگازی ۱۸۰ ثانیه) به‌صورت معکوس شروع به شمارش می‌کند و همزمان سیگنال قرمز چشمک می‌زند تا زمان به پایان برسد.
توجه: در صورتی‌که ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد. - پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برقدار و سیگنال OUT روشن می‌شود.
در صورتی‌که ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن می‌شود.
در صورتی‌که ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می‌گردد.
نشانگرهای سیگنال روی محافظ ولتاژ تکفاز ۳۲ آمپری عریض مدل SDR/C
- RED: اگر روشن بود به معنای نمایش وضعیت خطا در ولتاژ شبکه است (ولتاژ کمتر یا بیشتر از حد مجاز) و اگر بصورت چشمک زن بود یعنی دستگاه در حال سپری کردن زمان تأخیر در وصل است.
- OUT: نمایشگر وصل خروجی
دانلود کاتالوگ و راهنمای نصب محافظ ولتاژ تکفاز ۳۲ آمپری دیجیتال عریض برنا الکترونیک مدل SDR/C
مشخصات فنی
- ولتاژ تغذیه: ۱۷۰ تا ۲۶۰ ولت متناوب
- فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
- تلفات داخلی: حدود ۳ وات
- درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
- دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
- رطوبت کاری: ۱۵٪ تا ۸۵٪
- نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
- کلاس عایقی: CLASS II
- جریان خروجی: ۳۲ آمپر
- توان خروجی: ۶ کیلو وات
مشخصات رله خروجی
- رله خروجی: یک کنتاکت C/O
- جریان کنتاکت: ۳۲ آمپر ۲۲۰ ولت متناوب
ابعاد محافظ ولتاژ تکفاز ۳۲ آمپری دیجیتال عریض برنا الکترونیک مدل SDR/C
ابعاد این کنترل فاز دقیقا معادل یک کلید مینیاتوری سه پل است.
