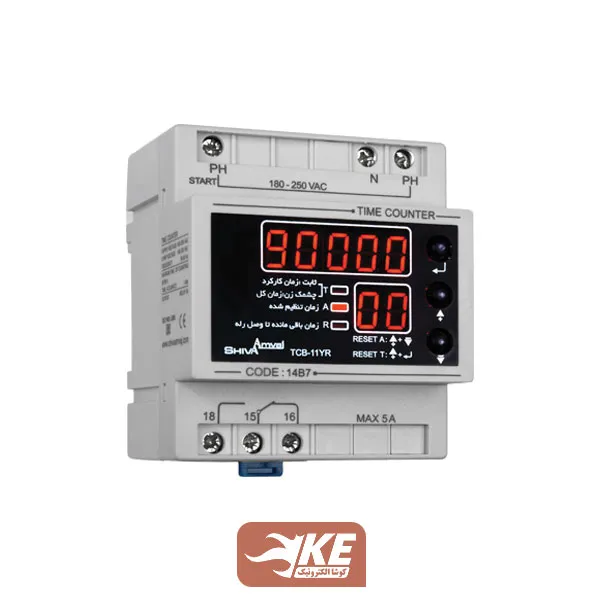

ساعت کار 14B7 شیوا امواج مدل TCB-11YR

توضیحات

بررسی اجمالی ساعت کار شیوا امواج

ساعت کار شیوا امواج، مقدار ساعتی که دستگاه روشن بوده است را به‌صورت کاملاً دقیقِ نمایش می‌دهد و هرگز مقدار ثبت‌شده در اثر قطع برق پاک نخواهد شد. ظرفیت اندازه‌گیری ساعت کار حداکثر ۹۹,۹۹۹ ساعت (بیش از ۱۱سال ، در صورت کارکرد ۲۴ساعته) بوده که بعد از گذشت این زمان ، سیستم مجدداً از صفر شمارش را شروع خواهد کرد. به جهت افزایش ایمنی دستگاه، زمان کارکرد کلی دستگاه قابلیت صفر کردن ندارد!  ویژگی‌های این محصول عبارتند از:

• نمایشگر ساعت و دقیقه
• دارای 3 نشانگر جهت اعلام زمان کل، زمان تنظیم‌شده برای وصل رله و زمان باقیمانده تا وصل رله
• قابلیت تنظیم زمان برای وصل رله
• شروع زمان‌گیری با اتصال ترمینال START به فاز
• عدم امکان صفر نمودن زمان کارکرد کلی دستگاه جهت امنیت
• ذخیره زمان‌های محاسبه‌شده در هنگام قطع برق

نحوه نصب ساعت کار

تنها موردی که در سیم‌بندی این دستگاه باید رعایت شود، اتصال پایه استارت ساعت فرمان بعد از کلید استارت دستگاه مورد نظر است. با اینکار به محض شروع بکار دستگاه، ساعت شروع به شمارش می‌کند و با قطع برق دستگاه، ساعت‌شمار نیز متوقف خواهد شد.

دانلود کنید >> راهنمای نصب ساعت کار شیوا امواج

مشخصات فنی

• ولتاژ تغذیه : 180-250 VAC/50-60 Hz
• ماکزیمم زمان کارکرد : 99.999 ساعت ( بیش از 11 سال)
• دقت نمایش زمان : 1 دقیقه
• كارایی مطلوب در دمای منفی 20 الی 65 درجه سانتی‌گراد و رطوبت حداکثر 70%
• خروجی : رله 5A

در کلیپ زیر با نحوه نصب ساعت کار شیوا امواج آشنا خواهید شد:

تجهیزات جانبی:

این دستگاه در حالت کلی تنها یک ساعت‌شمار است ولی می‌توان در تنظیمات شرایطی اعمال کرد که از خروجی آن نیز استفاده کرد. رله خروجی ساعت کار شیوا تنها برای استفاده در مدار فرمان مناسب بوده و جهت عملکرد صحیح و افزایش طول عمر باید در خروجی از کنتاکتور با جریان مناسب استفاده کرد.
