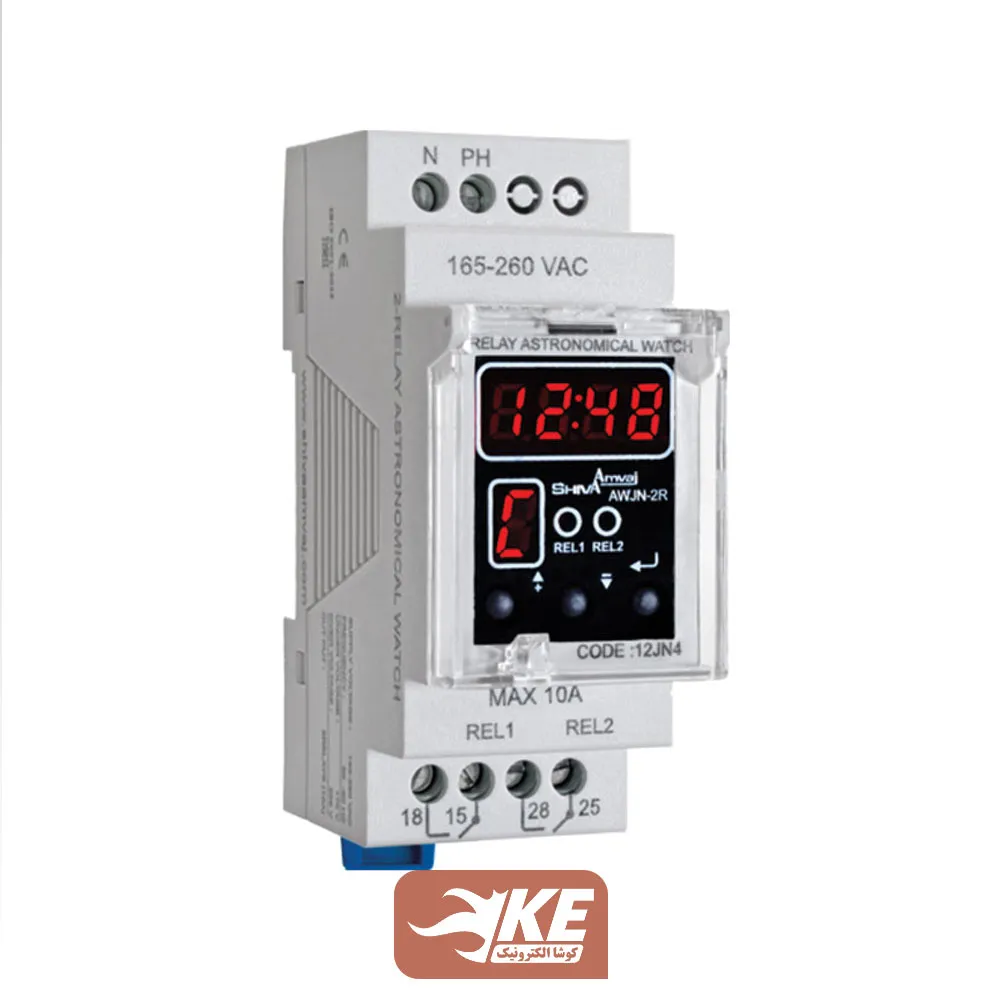

ساعت نجومی دو رلهای 12JN4 شیوا امواج مدل AWJN-2R
ویژگی‌ها
سازنده(برند)شیوا امواج (ایران)
ولتاژ تغذیه180vAC تا 250vAC
امکانات و تجهیزات جانبیدارای نشانگر وضعیت, امکان پلمپ پانل, دارای منو و امکان تنظیم دیجیتالی, نمایشگر دیجیتالی پارامترها
نوع نصب(کاربری)درب تابلو, ریل 35 میلی‌متری
تعداد/نوع ورودییک ورودی ولتاژ تکفاز
تعداد/نوع خروجیدو خروجی رلهای 10 آمپر با کنتاکت باز
درجه حفاظت(IP)IP30
گارانتی3سال بی‌قید و شرط
مشاهده همه ویژگیهابدون چشمی، کنترل روشنایی با دو خروجی مطابق طلوع و غروب خورشید (12B4 قدیم)
موجود
ارسال توسط کوشانیک
4% قیمت اصلی 1,754,000 تومان بود.1,683,840 تومانقیمت فعلی 1,683,840 تومان است.
موجود
توضیحات
ساعت نجومی دو رلهای شیوا امواج بدون نیاز به دریافت نور در روزهای سال با یک برنامه دقیق داخلی می‌تواند طلوع و غروب را به‌صورت دقیق تشخیص داده و سیستم روشنایی را با دو خروجی کنترل کند.ساعت نجومی فاقد سنسور چشم بوده و در هر مکان سرپوشیده‌ای قابلیت نصب دارد. دو رله خروجی دستگاه مستقل از هم بوده و تنظیمات تأخیر یا تقدم در روشن و خاموش شدن به‌صورت جداگانه برای هر یک تنظیم می‌گردد.
- دارای سیستم میکروپروسسوری برای محاسبه زمان طلوع و غروب بر اساس طول و عرض جغرافیایی
- حفاظت در برابر افزایش و کاهش ولتاژ
- ذخیره زمان و کلیه تنظیم‌ها در حالت قطع برق ورودی تا 5سال
- دارای ۲ رله خروجی مستقل
- تایمر قابل تنظیم جهت قطع خروجی‌ها از ۱ تا ۱۲ ساعت بعد از غروب خورشید برای هرکدام از خروجی‌ها به‌صورت مجزا
- قابلیت تنظیم زمان قطع ( بر اساس ساعت و دقیقه ) برای هرکدام از خروجی‌ها به‌صورت مجزا
- تأخیر یا تقدم در قطع و وصل خروجی‌ها تا ۱۲۰± دقیقه نسبت به طلوع و غروب خورشید
- باتری لیتیوم با عمر ۵ سال قابل تعویض
- نمایش خطاهای خالی شدن باطری داخلی، افزایش یا کاهش ولتاژ
مشخصات فنی
- ولتاز تغذیه: 220 ولت تکفاز
- قطع برای: افزایش ولتاژ(بیش از ۲۵۵ ولت) و کاهش ولتاژ (کمتر از۱۷۰ولت)
- عملکرد مطلوب در دمای منفی 20 الی 65 درجه سانتی‌گراد و رطوبت حداکثر ۷۰درصد
- خروجی : ۲ عدد رله ۱۰ آمپر
کاربردهای ساعت نجومی دو رلهای شیوا امواج
- کنترل روشنایی معابر یا فضای باز اطراف سوله و کارخانجات
- کنترل روشنایی پارکینگ
- کنترل روشنایی داخلی، برای جلوگیری از سرقت
راهنمای نصب و سیم‌کشی ساعت نجومی دو رلهای شیوا امواج
نصب این دستگاه بسیار آسان بوده و تنها در نظر داشته باشید که در خروجی حتما باید از کنتاکتور استفاده شود. برای تعمیر سیستم روشنایی در شب، می‌توان دستگاه را از حالت اتوماتیک به دستی تبدیل کرد. در وضعیت دستی، رله‌های خروجی برای مدت 4 ساعت فعال می‌ماند. برای سیم‌بندی:
- نول در ترمینال مربوطه نصب می‌شود.
- فاز به هر دو ترمینال مشخص شده در عکس سیم‌کشی می‌شود.
- از خروجی 1 و 2 به یک سر بوبین کنتاکتور وصل می‌شود.
- و در نهایت نول به سر دوم کنتاکتورها متصل می‌گردد.
در تصویر زیر نقشه سیم‌کشی ساعت نجومی دو رله را مشاهده می‌فرمایید.
راهنمای نصب و تنظیم ساعت نجومی دو رلهای شیوا امواج
تجهیزات جانبی:
رله خروجی توانایی اتصال مستقیم به سیستم روشنایی را ندارد، لذا در خروجی حتما باید از کنتاکتور تکفاز/سه‌فاز یا رله برد 30 آمپری استفاده کرد.
مشخصات فنی
| وزن | 230 گرم |
|---|---|
| ابعاد | 7 × 9 × 8.5 سانتیمتر |
| سازنده(برند) | شیوا امواج (ایران) |
| ولتاژ تغذیه | 180vAC تا 250vAC |
| امکانات و تجهیزات جانبی | دارای نشانگر وضعیت, امکان پلمپ پانل, دارای منو و امکان تنظیم دیجیتالی, نمایشگر دیجیتالی پارامترها |
| نوع نصب(کاربری) | درب تابلو, ریل 35 میلی‌متری |
| تعداد/نوع ورودی | یک ورودی ولتاژ تکفاز |
| تعداد/نوع خروجی | دو خروجی رلهای 10 آمپر با کنتاکت باز |
| درجه حفاظت(IP) | IP30 |
| گارانتی | 3سال بی‌قید و شرط |
