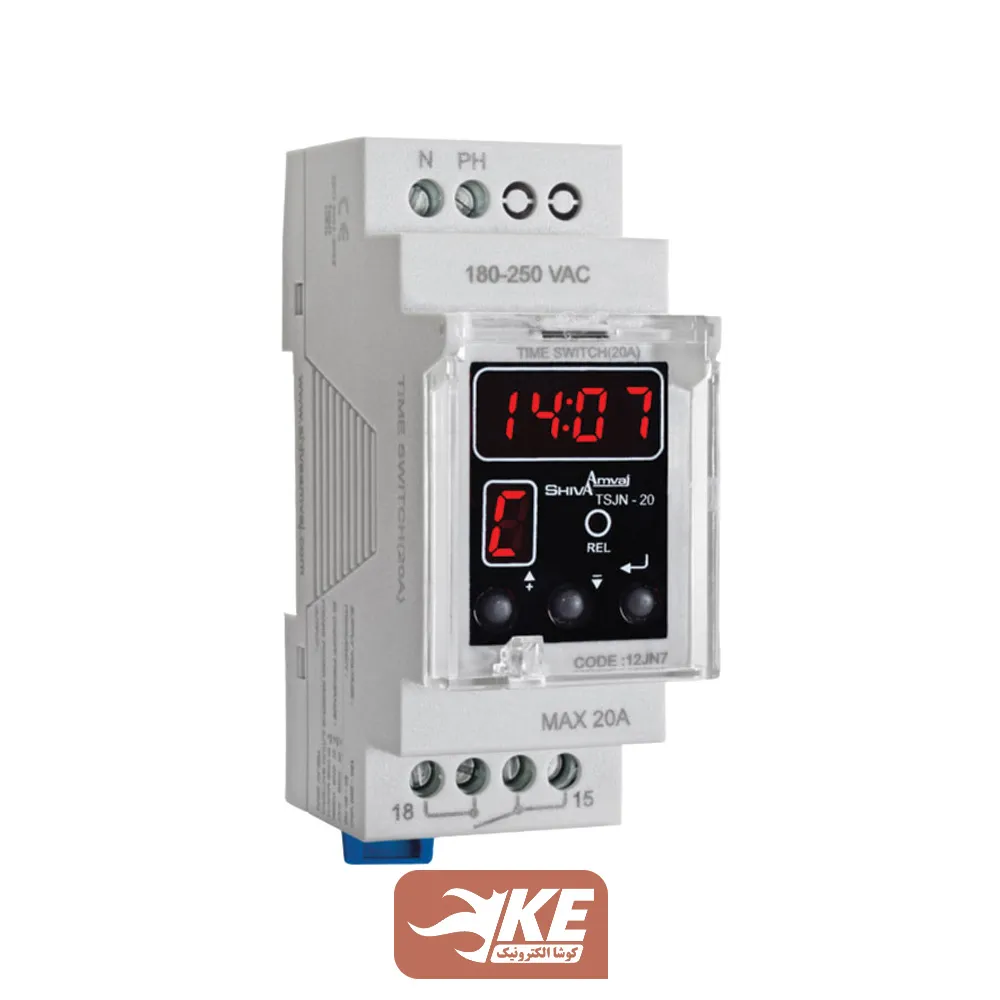

ساعت فرمان 20 آمپر 12JN7 شیوا امواج مدل TSJN-20
ویژگی‌ها
سازنده(برند)شیوا امواج (ایران)
دسته‌بندی و نوع کالاساعت فرمان
ولتاژ تغذیه180vAC تا 250vAC
نوع نصب(کاربری)درب تابلو, ریل 35 میلی‌متری
تعداد/نوع ورودییک ورودی ولتاژ تکفاز
تعداد/نوع خروجییک خروجی رله‌ای 20 آمپری
امکانات و تجهیزات جانبیدارای نشانگر وضعیت, امکان پلمپ پانل, دارای منو و امکان تنظیم دیجیتالی, نمایشگر دیجیتالی پارامترها
درجه حفاظت(IP)IP30
گارانتی3سال بی‌قید و شرط
مشاهده همه ویژگیهاتنظیم ۵۰ برنامه روزانه، هفتگی و ماهانه و رله خروجی ۲۰آمپر
موجود
ارسال توسط کوشانیک
4% قیمت اصلی 1,578,000 تومان بود.1,514,880 تومانقیمت فعلی 1,514,880 تومان است.
موجود
توضیحات
ساعت فرمان 20 آمپر شیوا امواج دستگاهی با یک فرمان خروجی بوده که می‌تواند ۵۰ برنامه را در حافظه خود ذخیره کند. در هر برنامه می‌توان زمان روشن و زمان خاموش را در دوره‌های زمانی روزانه، هفتگی و ماهانه قابل تنظیم کرد . در حالت “روزانه”، ساعت، دقیقه و ثانیه، در حالت “هفتگی”، ساعت ، دقیقه ، ثانیه و روز هفته و در حالت “ماهانه” ساعت، دقیقه ، ثانیه و روز ماه را تنظیم کرد .همچنین در حالت روزانه می‌توان روزهای فعالیت را نسبت به هفته یا ماه فعال یا غیرفعال کرد و در حالت ماهانه می‌توان روزهای فعالیت را نسبت به‌روزهای هفته فعال یا غیرفعال نمود. ویژگی‌های این ساعت فرمان عبارتند از:
- استفاده از باطری لیتیومی قابل تعویض با عمر حداقل ۵ ساله
- ذخیره خودکار تاریخ ، ساعت و کلیه تنظیمات در حافظه هنگام قطع برق
- نمایش تاریخ ، ساعت و روزهای هفته
- نمایش خطاها و پیغام‌های تنظیمی
- دارای 4 عدد نشانگر برای نمایش برنامه‌های مختلف
- قابلیت تغییر یا عدم‌تغییر ساعات تابستانه و زمستانه
- امکان فعال/غیرفعال کردن برنامه‌ها در روزهای خاص
- قابلیت برنامه‌ریزی تعرفه‌ها با دقت حداقل یک ثانیه ، حداکثر یک ماه
- امکان اجرای 50 برنامه 24 ساعته ، هفتگی یا ماهانه
مشخصات فنی
- ولتاژ تغذیه : 180 تا 250 ولت تکفاز
- كارایی مطلوب در دمای منفی 20 الی 65 درجه سانتی‌گراد و رطوبت حداکثر 70%
- خروجی : رله 20A
راهنمای نصب ساعت فرمان 20 آمپر شیوا امواج
نصب این ساعت بسیار اسان است. تنها نیازست که فاز ورودی و نول را وصل کنیم و فاز خروجی و نول را به دو سر بار وصل کنیم.
توجه: جهت حفاظت از ساعت فرمان حتما باید دو ترمینال فاز ورودی با یک رشته سیم مناسب به‌هم وصل شوند. مشابه اینکار باید برای دو ترمینال فاز خروجی نیز انجام شود.
راهنمای نصب ساعت فرمان 20 آمپر شیوا امواج
تجهیزات جانبی:
با توجه به وجود رله 20 آمپری در خروجی این دستگاه، عملا نیاز به کنتاکتور نیست. البته درنظر داشته باشید که درصورت استفاده برای کنترل یک بار موتوری، حداکثر 6 آمپر باید از این دستگاه جریان‌کشی داشت. در صورت نیاز به جریان‌کشی بالاتر، اگر برای کنترل روشناییست پیشنهاد ما استفاده از ساعت نجومی است و اگر برای کنترل دیگر بارهاست استفاده از ساعت فرمان روزانه/هفتگی یا ساعت فرمان ماهانه را پیشنهاد می‌کنیم.
ابعاد ساعت فرمان 20 آمپر 12JN7 شیوا امواج مدل TSJN-20
مشخصات فنی
| وزن | 140 گرم |
|---|---|
| ابعاد | 9 × 7 × 4 سانتیمتر |
| سازنده(برند) | شیوا امواج (ایران) |
| دسته‌بندی و نوع کالا | ساعت فرمان |
| ولتاژ تغذیه | 180vAC تا 250vAC |
| نوع نصب(کاربری) | درب تابلو, ریل 35 میلی‌متری |
| تعداد/نوع ورودی | یک ورودی ولتاژ تکفاز |
| تعداد/نوع خروجی | یک خروجی رله‌ای 20 آمپری |
| امکانات و تجهیزات جانبی | دارای نشانگر وضعیت, امکان پلمپ پانل, دارای منو و امکان تنظیم دیجیتالی, نمایشگر دیجیتالی پارامترها |
| درجه حفاظت(IP) | IP30 |
| گارانتی | 3سال بی‌قید و شرط |
ایمان امینی
وسیله خوب و کار راه‌بندازی بود. من برق‌کار نیستم و راهنمای نصب برای یه غیرمتخصص واقعا گنگ بود ولی به هر حال راهش انداختم. یه توضیح همه‌فهم می‌دم، امیدوارم به دردتون بخوره. این دستگاه دو تا ترمینال ورودی اون بالا داره که به فاز و نول ورودی وصل میشه. چهارتا ترمینال پایینش داره که یه جفتش با عدد ۱۵ و یه جفتش با عدد ۱۸ مشخص شده. هر جفت به صورت داخلی اتصال داره و نیازی به پل زدن بینشون نیست. یعنی دو تا ترمینال ۱۵ به هم وصله و دو تا ترمینال ۱۸ هم به همدیگه. شما یه دونه سیم از فاز ورودی می‌گیری و به یکی از ترمینال‌های ۱۵ می‌دی. حالا برای دستگاهی که قراره به این ساعت فرمان وصل بشه چطوری فاز و نول بگیریم؟ یکی از ترمینال‌های ۱۸ رو به فاز دستگاه (برای من موتور آب بود) وصل می‌کنید، و از ورودی نول اون بالا هم نول دستگاه رو وصل می‌کنید. و خلاص. تنظیمش هم خیلی ساده و سرراسته.
محمد علی سیف الدینی
برای کنترل کارهای مرتبط بسیار خوب است
