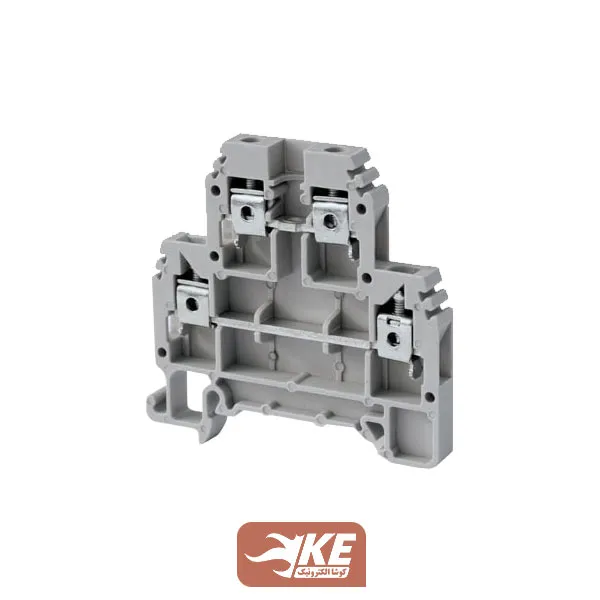

ترمینال ریلی 2.5/4 دوطبقه رعد
ترمینال دو طبقه رعد، سیمگیری بهصورت پیچی بوده که سطح مقطع استاندارد سیم 2.5 در طبقه پایین و 4 میلیمترمربع در طبقه بالا است. دیگر ویژگیهای این ترمینال عبارتاند از:
- طراحیشده برای نصب روی ریلهای سایز TH-35 و G32
- بدنه عایق از جنس پلیآمید 6.6 ( مقاوم در برابر اشتعال و خودخاموششونده)
- باز و بسته شدن آسان پیچ سیمگیر بهوسیله پیچگوشتی
- ورودی مناسب کابل جهت جلوگیری از پخش شدن سیمها
- مناسب جهت انواع سیمها و کابلهای خشک، افشان، نیمه افشان و سیمهای وایرشو دار
- بهترین اتصال به هادی، بدون نیاز به آمادهسازی خاص کابلها قبل از اتصال
- امکان تغییر در تعداد ترمینالهای روی ریل بهصورت کشویی و به سهولت
- ارائه راهکارهای مناسب برای پیشگیری و رفع اتصالهای نامناسب و ناخواسته
- دارای استاندارد CE و تأییدیه از KEMA
مواردی که در انتخاب ترمینال ریلی باید لحاظ گردد:
- متناسب بودن قطر سیم با قطر محل اتصال ترمینال
- تعداد طبقات ترمینال با توجه به فضای موجود
- ابعاد ترمینال با توجه به فضای تابلو
- نحوه اتصال سیم به ترمینال
یک سمت این ترمینال باز است که در زمان نصب میتوانید تعدادی از این ترمینالها را کنار یکدیگر چِفت کنید و برای ترمینال آخر از استفاده کنید.
تجهیزات جانبی ترمینال DRTP2.5/4
- درپوش انتهایی یا درپوش جداکننده این ترمینال درپوش ترمینال رعد مدل EP-DRTP2.5/4 است.
- پارتیشن برای ایجاد یک فاصله میتوان از پارتیشن کوتاه مدل SP-D4 یا پارتیشن مدل P-DRTP4 یا پارتیشن عمومی مدل GP یا کاور محافظ CB/1 استفاده کرد.
- برای موازیکردن این ترمینالها برای انشعاب بیشتر یا افزایش جریان دهی میتوان از جمپرهای مدل CC10-2.5، CC3-2.5 و CC2-2.5 رعد استفاده کرد.
- برای شمارهگذاری باید از شماره ترمینالهای سری NS6 استفاده کرد.
