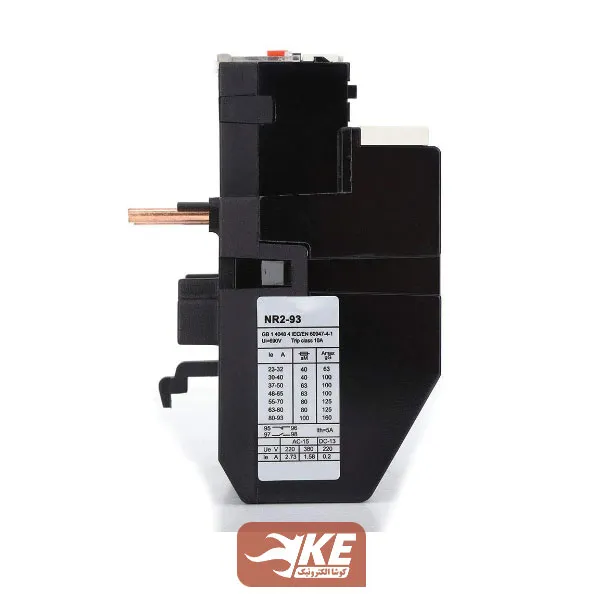

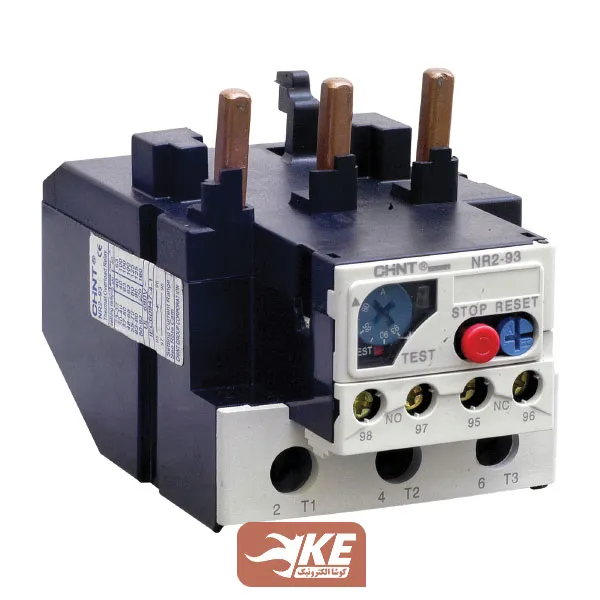

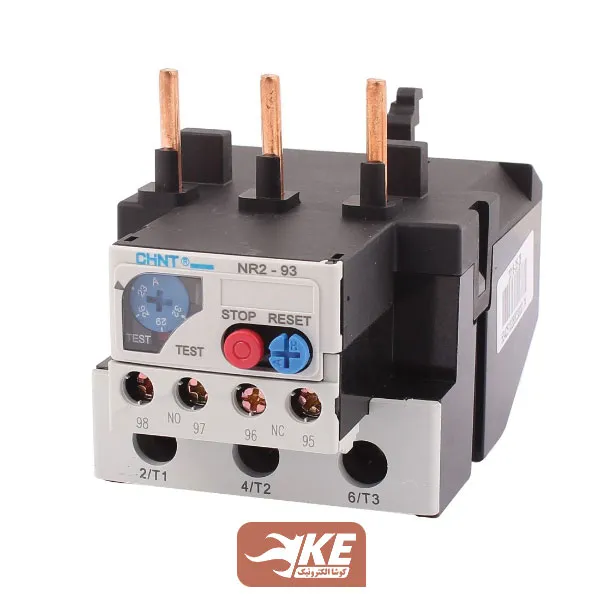

بی متال 30 تا 40 آمپر چینت سری NR2-93G
ویژگی‌ها
گارانتی18 ماه + 10سال خدمات
نوع حفاظتحفاظت در برابر اضافه بار, حفاظت در برابر قطع فاز
جریان نامیتنظیمی از 30 تا 40 آمپر
مشاهده همه ویژگیهابیمتال مدل NR2-93G 30-40 قابل اتصال به کنتاکتورهای 40 تا 95 آمپر CHINT
ارسال حداکثر 2 روزِ کاریِ دیگر
ارسال توسط کوشانیک
1,500,000 تومان
ارسال حداکثر 2 روزِ کاریِ دیگر
توضیحات
بیمتال 30 تا 40 آمپر چینت مدل NR2-93G 30-40 با بازه تنظیمی جریان 30 الی 40 آمپر که برای حفاظت از موتور یا سایر تجهیزات الکتریکی در برابر اضافه جریان (اضافه‌بار) استفاده می‌شود. بی‌متال‌های چانت مطابق با استاندارد IEC/EN 60947-4-1 تولیدشده است و دارای تأییدیه‌های CE, KEMA, UKrSEPRO, EAC, RCC, UL هستند. قیمت بیمتال چینت بسیار مقرون به‌صرفه بوده و به نسبت کیفیت و طول عمر آن، کاملا توجیه اقتصادی دارد.
نحوه عملکرد بیمتال به این صورت است که با رخداد اضافه‌بار، سیم‌پیچ موتور شروع به جریان‌کشی کرده و این جریان اضافه باعث تولید حرارت در پلاتین‌های بیمتال شده و بر اثر اختلاف انبساط طولی دو فلز موجود داخل بیمتال، رله عمل کرده و مدار را قطع می‌کند. بیمتال با نام رله حرارتی نیز نامید می‌شود.
بیمتال چانت با توجه به ابعاد، جریان حفاظتی و نوع کنتاکتور به ترمینال‌های خروجی (پایینی) کنتاکتور وصل می‌شود و دارای سه کنتاکت قدرت، کمکی باز و کمکی بسته است. کنتاکت قدرت مشتقیم به موتور وصل می‌شود، کنتاکت کمکی بسته (NC) برای قطع جریان کنتاکتور در زمان اضافه‌بار و کنتاکت کمکی باز (NO) به‌منظور ارسال آلارم به اپراتور استفاده می‌شود.
کنتاکتورهای مناسب برای اتصال به بیمتال 30 تا 40 آمپر:
بیمتال سری NR2-93 قابل اتصال به کنتاکتورهای 40 تا 95 آمپری چینت است منتها با توجه به جریان حفاظتی این کلید، مناسبترین کنتاکتور، 50 و 63 آمپر است.
- کنتاکتور 50 آمپر چانت سری NC1-50 و NC7-50
- کنتاکتور 65 آمپر چانت سری NC1-65 و NC7-65
ابعاد بیمتال 30 تا 40 آمپر چینت
نکات مهم در زمان خرید بیمتال
بیمتال یکی از تجهیزات برق صنعتی است که به تنهایی کاربردی ندارد و حتما باید همراه با کنتاکتور در تابلو برق نصب شود.
- جریان مصرفی الکتروموتور(بار)
- جریان کنتاکتور
- ابعاد کنتاکتور
مشخصات فنی
| وزن | 300 گرم |
|---|---|
| جریان نامی | تنظیمی از 30 تا 40 آمپر |
| ولتاژ کاری | حداکثر 690vAC در فرکانس 50/60Hz |
| نوع حفاظت | حفاظت در برابر اضافه بار, حفاظت در برابر قطع فاز |
| امکانات کنترلی/تنظیمی | تنظیم جریان اضافه بار, تنظیم نوع ریست (خودکار/دستی) |
| کنتاکت کمکی | یک باز و یک بسته |
| امکانات و تجهیزات جانبی | جبران‌ساز دما, دارای نشانگر وضعیت |
| نوع نصب(کاربری) | ثابت با پیچ روی سینی تابلو, روی کنتاکتور, روی سوکت(پایه) |
| درجه حفاظت(IP) | IP20 |
| شرایط محیطی | دمای کاری از منفی 5 تا مثبت 50 درجه, دمای انبارش از منفی 20 تا 70 درجه, رطوبت تا 95% بدون تقطیر و یخ‌زدگی |
| لوازم جانبی موجود در ایران | پایه بیمتال |
| استاندارد و تاییدیه‌ها | تاییدیه CE, تاییدیه EAC |
| گارانتی | 18 ماه + 10سال خدمات |
