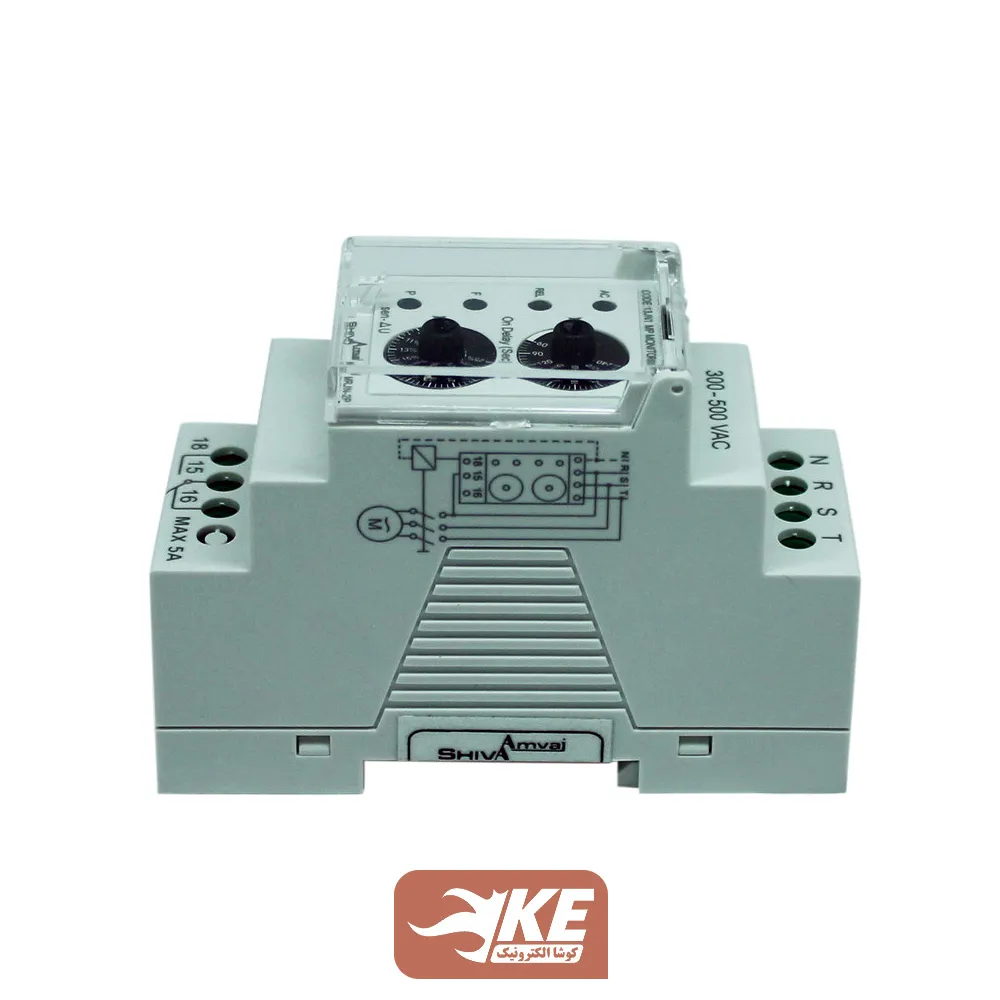

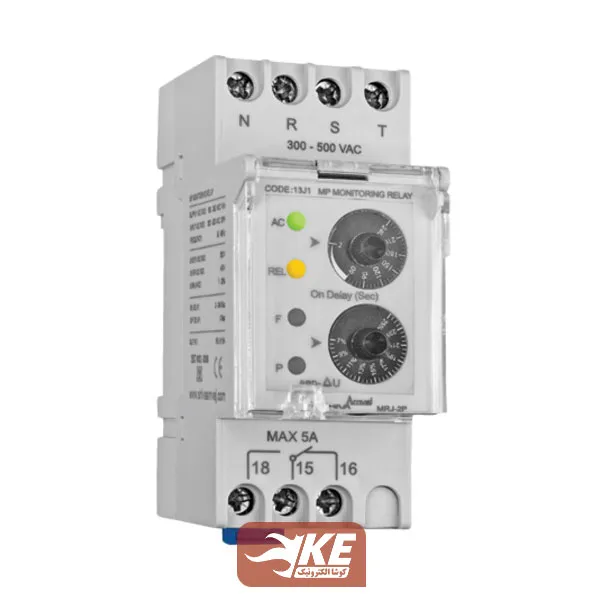

کنترل فاز میکروپروسسوری 13JN1 شیوا امواج مدل MRJN-2P
رله کنترل فاز سه فاز
جدول تخفیف پلکانی:
| تعداد سفارش | 1 - 2 | 3 - 8 | 9 - 23 | 24+ |
|---|---|---|---|---|
| قیمت | 681,910 تومان | 674,880 تومان | 660,820 تومان | 646,760 تومان |
703,000 تومان 681,910 تومان
موجود
رله کنترل فاز سه فاز، سه فاز+نول ( مدل 13B4 قدیم)
امکان نصب بعد از کنتور تکفاز برای حفاظت مرکزی
رله کنترل بار بدون نیاز به CT
امکان استفاده بعنوان محافظ ولتاژ مرکزی بعد از کنتور (نیاز به کنتاکتور)
امکان تنظیم حدبالا/پایین ولتاژ و تاخیر زمان قطع/وصل
امکان تنظیم حدبالا/پایین ولتاژ و تاخیر زمان وصل
امکان تنظیم حدبالا/پایین ولتاژ و تاخیر زمان قطع
امکان تنظیم تاخیر در قطع و میزان عدم تقارن
بدون نول، امکان تنظیم تاخیر در قطع و عدم تقارن با ورودی سنسور PTC
امکان تنظیم تاخیر در قطع و میزان عدم تقارن و خطای ولتاژ
امکان تنظیم حدبالا/پایین ولتاژ و تاخیر زمان قطع/وصلکالاهای مشابه
مشاهده تخفیف پلکانی
ناموجود
825,000 تومان 800,250 تومان10%-
مشاهده تخفیف پلکانی
Original price was: 760,000 تومان.684,000 تومانCurrent price is: 684,000 تومان.12%-
مشاهده تخفیف پلکانی
Original price was: 450,000 تومان.396,000 تومانCurrent price is: 396,000 تومان.
مشاهده تخفیف پلکانی
395,000 تومان 383,150 تومان
مشاهده تخفیف پلکانی
مشاهده تخفیف پلکانی
ناموجود
مشاهده تخفیف پلکانی
مشاهده تخفیف پلکانی
ناموجود
مشاهده تخفیف پلکانی
ناموجود
مشاهده تخفیف پلکانی
مشاهده تخفیف پلکانی
ناموجود
کنترل فاز میکروپروسسوری شیوا امواج در ابعادی کوچک ، با دقت و کارایی بالا و قابلیت پلمپ شدن پانل(جهت عدم دسترسی و تغییرات پارامترهای تنظیم‌شده توسط افراد متفرقه) طراحی و ساخته‌شده است.با استفاده از کنترل فاز میکروپروسسوری شیوا امواج می‌توان اختلالات ناشی از قطع فاز، جابجایی فازها ، عدم‌تساوی فازها و افزایش یا کاهش ولتاژها را در کلیه مراکز صنعتی ،تجاری و مسکونی کنترل کرد.
- استفاده از سیستم میکروپروسسوری جهت کنترل دقیق شبکه برق
- ولتاژ تغذیه : 180 الی 250 ولت تکفاز
- ولتاژ ورودی : 300 الی 500 ولت سه فاز
- تأخیر زمان وصل : 2 الی 240 ثانیه
- تأخیر زمان قطع : 3 ثانیه
- تأخیر زمان قطع برای کاهش ولتاژ در لحظه استارت : 10 ثانیه
- قطع برای افزایش ولتاژ : 440 ولت
- قطع برای کاهش ولتاژ : 300 ولت
- عدم تقارن : 7-25%
- خروجی : رله 5 آمپر
- پیچ‌های تنظیم برای تنظیم عدم تقارن و زمان وصل
- قابلیت پلمپ نمودن دستگاه
راهنمای نصب و سیم‌کشی کنترل فاز میکروپروسسوری شیوا امواج

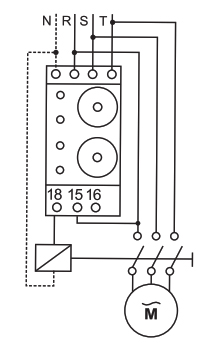

کنترل فاز را در محل خود نصب کرده و سیم‌های سه فاز و نول را مطابق تصویر زیر سیم‌کشی می‌کنیم. در خروجی این دستگاه حتما باید از کنتاکتور با جریانِ مناسبِ بار کنترلی استفاده کرد.
توجه: پس از اتمام و نصب برق ورودی، اگر نشانگر P روشن شد، جای دو فاز از سه فاز ورودی را عوض کنید.
برای تنظیم دستگاه در حالت حفاظت موتوری:
- برق ورودی را قطع می‌کنیم.
- پیچ تنظیم SEN را در مقدار حداکثر و On Delay را روی کمترین مقدار تنظیم می‌کنیم.
- برق ورودی را وصل تا موتور شروع بکار کند و صبر می‌کنیم تا موتور در حالت نرمال کاری قرار گیرد.
- پیچ تنظیم SEN را به تدریج کم می‌کنیم تا نشانگر F روشن شود.
- پیچ تنظیم SEN را کمی زیاد می‌کنیم تا نشانگر F خاموش شود.
- پیچ تنظیم On Delay که مربوط به تنظیم زمان تاخیر روشن شدن است، را می‌توانیم بین 2 تا 240 ثانیه تنظیم کنیم.
توجه: این تجهیز تنها حفاظت ولتاژی از موتور را انجام می‌دهد و حتما با استفاده از کلید حرارتی، کنترل بار یا بی‌متال باید حفاظت جریانی را نیز در نظر گرفت.
ابعاد کنترل فاز میکروپروسسوری
این کنترل فاز بسیار کوچک بوده و تنها به اندازه دو کلید مینیاتوری تکفاز فضا اشغال می‌کند.
تجهیزات جانبی:
در خروجی کنترل فاز میکروپروسسوری حتما باید از کنتاکتور مناسب استفاده شود.
| وزن | 120 گرم |
|---|---|
| ابعاد | 3.6 × 6.5 × 9 سانتیمتر |
| سازنده(برند) | شیوا امواج (ایران) |
| نوع نصب | ریلی, روی درب تابلو |
| ولتاژ تغذیه | 180 تا 250 ولت |
| گارانتی | 3سال بی‌قید و شرط |
