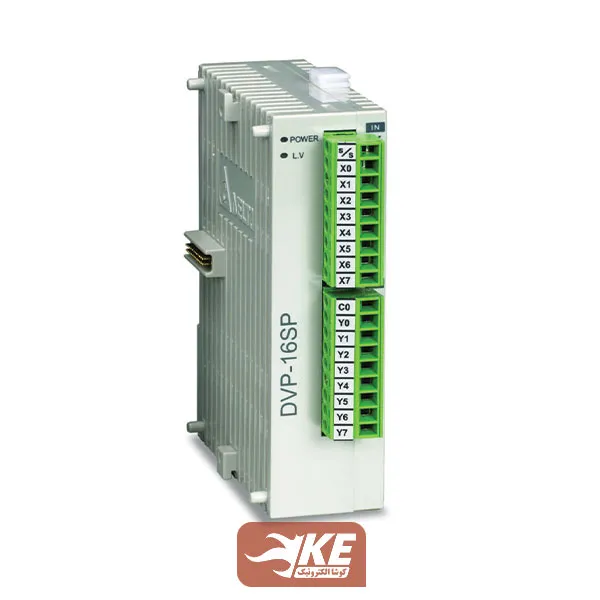

ماژول توسعه 8 ورودی 8 خروجی دلتا مدل DVP16SP11

ویژگی‌ها
سازنده(برند): دلتا (تایوان)
ولتاژ تغذیه: 24 ولت DC
تعداد ورودی دیجیتال PLC: 8 عدد
تعداد ورودی آنالوگ PLC: فاقد ورودی آنالوگ
تعداد خروجی دیجیتال PLC: 8 عدد
تعداد خروجی آنالوگ PLC: فاقد خروجی آنالوگ
پورت ارتباطی: فاقد پورت اترنت/سریال/مدباس
نوع نصب: ریلی

دارای ۸ورودی و 8 خروجی دیجیتال ترانزیستوری یا رله‌ای، اتصال از راست CPU

ناموجود

ارسال توسط کوشانیک

ناموجود

- +

توضیحات

کارت DVP16SP به عنوان یکی از ماژول‌های گسترش دلتا برای افزایش تعداد ورودی و خروجی‌های دیجیتال CPUهای سری DVP-SE، DVP-SS2، DVP-SA، DVP-SX، DVP-SE استفاده می‌شود. این ماژول از سمت راست به CPU متصل و در دو مدل تولید می‌شود:

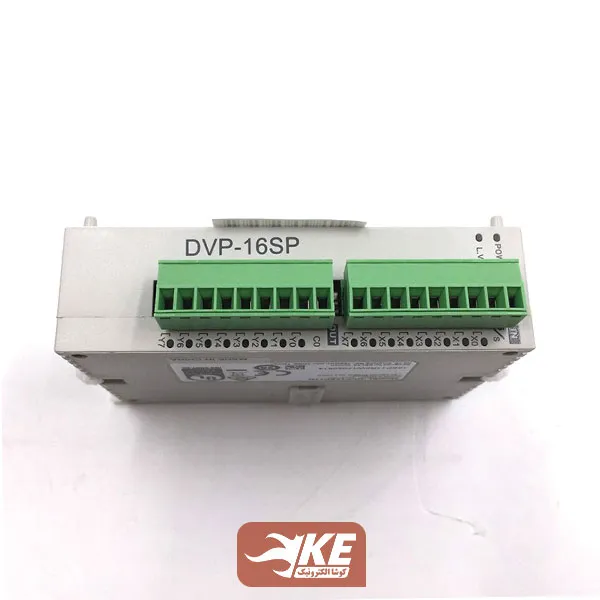

  • DVP16SP11R: دارای 8ورودی دیجیتال ( حداکثر ولتاژ قابل اعمال 24 ولت DC) و 8 خروجی رله ای با امکان اتصال ولتاژ 24ولت DC یا 230ولت AC و جریان دهی حداکثر 1.5 آمپر

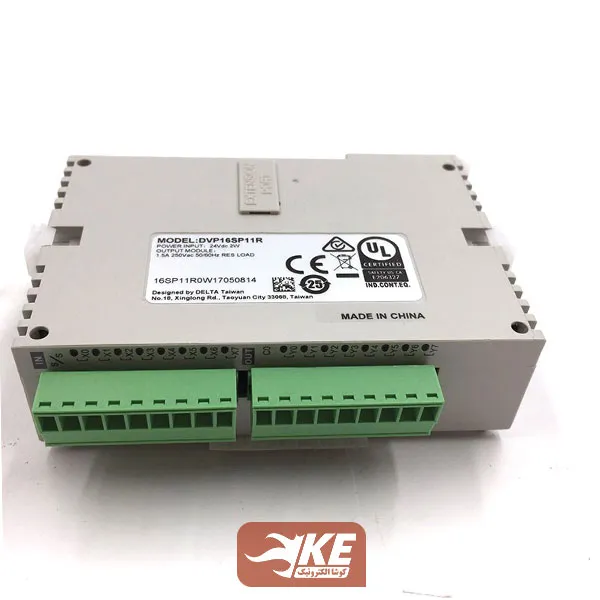

  • DVP16SP11T: دارای 8ورودی دیجیتال ( حداکثر ولتاژ قابل اعمال 24 ولت DC) و 8خروجی ترانزیستوری با جریان دهی حداکثر 300 میلی‌آمپر



نکات مهم در استفاده از DVP16SP دلتا

  1. این ماژول جهت افزایش تعداد ورودی‌ها و خروجی‌های دیجیتال کاربرد داشته و به تنهایی کاربردی ندارد و جتما باید به CPU متصل شود.
  2. این ماژول فاقد پورت RS485 است و از سمت راست به CPU متصل می شود
  3. تحریک ورودی ها با 24 ولت DC بوده و به صورت SINK و SOURCE قابل استفاده هستند
  4. ترمینال ها به صورت پیچی بوده که قابلیت جدا شدن دارند ( تعویض سریع ماژول بدون نیاز به بازکردن سیم ها)
  5. توانایی جریان‌کشی 1.5 آمپر در کارت DVP16SP11R مربوط به بارهای اهمی بوده و خروجی اینکارت قابلیت اتصال مستقیم به شیر برقی یا کنترل روشنایی را ندارد. برای ان گونه بارها حتما از رله یا کنتاکتور مناسب استفاده کنید. در صورت استفاده از کنتاکتور حتما از دیود یا مدار RC برای حذف جرقه بوبین ناشی از جریان بازگشتی استفاده کنید.
  6. برای حفاظت از خروجی‌ها و افزایش طول عمر ماژول پیشنهاد ما استفاده از رله برد است.
  7. در صورتیکه احتمال آسیب به ورودی‌ها در اثر اعمال ولتاژ ناخواسته وجود دارد، حتما از ایزولاتور درورودی‌ها استفاده کنید.





پارامترهایی که باید در انتخاب ماژول توسعه در نظر گرفت:

  • ولتاژ تغذیه
  • تعداد ورودی و خروجی‌های آنالوگ و دیجیتال مورد نیاز
  • نوع اتصال (از راست یا چپ)
  • نوع خروجی (ترانزیستوری یا رله‌ای)

توضیحات تکمیلی

ابعاد2.5 × 6 × 9 سانتیمتر
سازنده(برند)

دلتا (تایوان)

ولتاژ تغذیه

24 ولت DC

تعداد ورودی دیجیتال PLC

8 عدد

تعداد ورودی آنالوگ PLC

فاقد ورودی آنالوگ

تعداد خروجی دیجیتال PLC

8 عدد

تعداد خروجی آنالوگ PLC

فاقد خروجی آنالوگ

پورت ارتباطی

فاقد پورت اترنت/سریال/مدباس

نوع نصب

ریلی

گارانتی

1 سال
