سوپر ولت آمپرمتر 96B سری 22D2 شیوا امواج مدل VAD-96B

بررسی اجمالی سوپر ولت آمپرمتر 96B شیوا امواج

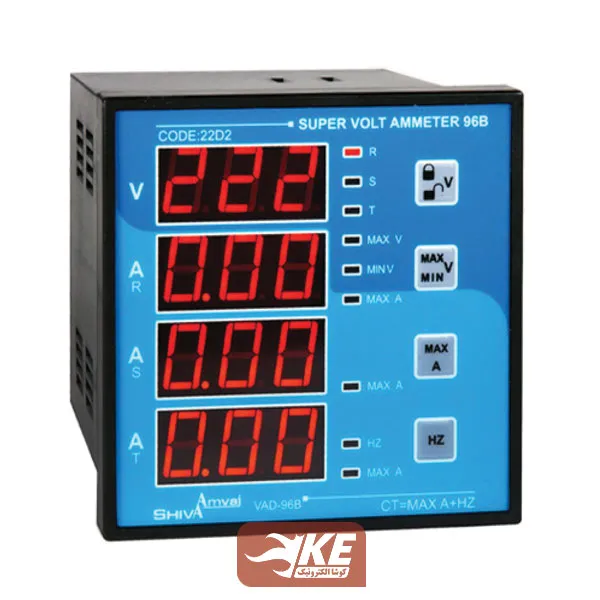

سوپر ولت آمپرمتر 96B شیوا امواج، به عنوان نمایشگر و اندازه‌گیر، روی درب تابلو نصب می‌شود و می‌تواند جایگزین 10 دستگاه زیر شود:

• ۳ دستگاه آمپرمتر
• ۳ دستگاه ماکزیمتر جریان
• ۱ دستگاه ولت‌متر
• ۱ دستگاه ماکزیمتر ولتاژ
• ۱ دستگاه مینیمتر ولتاژ
• ۱ دستگاه فرکانس متر

منظور از “ماکزیمتر” دستگاهی که توانایی اندازه‌گیری و ثبت مقدار ماکزیمم دارد و دستگاه “مینیمتر” نیز عملکردی مشابه ولی برعکس دارد.

از جمله ویژگی‌های این دستگاه که علاوه بر نمایش ولتاژ و جریان خطی و فازی می‌توان به آن اشاره کرد، نمایش خطای جریان عبوری و ثبت مقادیر ماکزیمم و مینیمم ولتاژ شبکه و حداکثر جریان مصرفی تجهیزات است. دیگر امکانات عبارتند از:

• نمایش ولتاژهای سه فاز نسبت به نول و ولتاژهای خطی و جریان‌های فازی
• نمایش خطای جریان عبوری از حد از CTها
• نمایش و ثبت ماکزیمم و مینیمم ولتاژ شبکه
• نمایش و ثبت ماکزیمم جریان
• قابلیت قفل بر روی هرکدام از ولتاژها(LOCK)
• نمایش ولتاژها به‌صورت ثابت و چرخشی
• نمایش فرکانس شبکه
• تنظیم CT و نمایش آن
• نمایش هر پارامتر همراه با روشن شدن نشانگرهای مربوط
• ذخیره تمام اطلاعات در هنگام قطع برق

مشخصات فنی

• ولتاز تغذیه : 220 ولت تک‌فاز
• ولتاژ ورودی : ۳۰۰ الی ۵۰۰ ولت متناوب، ۳فاز، با فرکانس۵۰ الی ۶۰ هرتز
• اندازه‌گیری فرکانس با حداکثر 0.1 هرتز خطا
• اندازه‌گیری ولتاژ با حداکثر ۱ ولت خطا
• اندازه‌گیری جریان با حداکثر 0.5 درصد خطا
• ترانس ctهای قابل اتصال: 5به5 یا 1000به5
• زمان تنظیم ct : از لحظه وصل به برق به مدت ۵ دقیقه
• عملکرد صحیح در دمای منفی 20 الی 65 درجه سانتی‌گراد و با رطوبت حداکثر 70%

عملکرد دستگاه و کلیدها

در حالت عادی نمایشگر ولتاژ دستگاه مقادیر ۶ پارامتر ولتاژ (R-S-T-RS-RT-ST) را به‌صورت چرخشی نمایش می‌دهد و کلیدها به صورتی که در  راهنما توضیح داده‌شده است قابل‌استفاده هستند.

راهنمای نصب و تنظیم

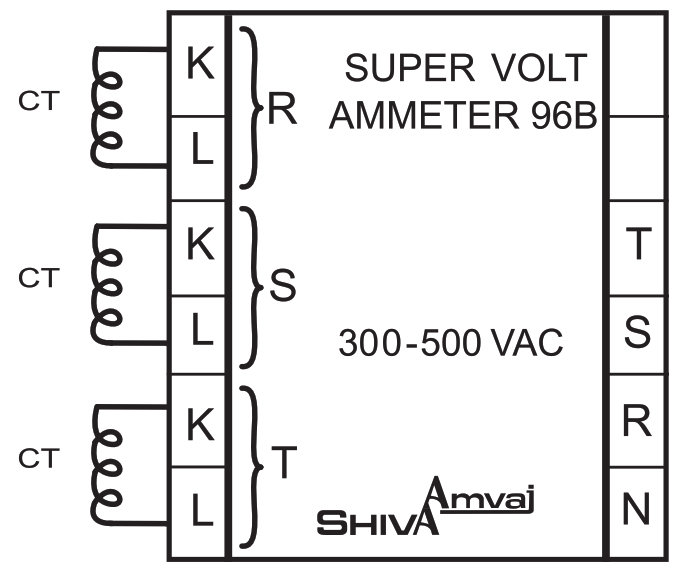

ابعاد مورد نیاز برش روی درب تابلو برای نصب این دستگاه یک مربع به ضلع 96 میلی‌متر است. این دستگاه نیاز به سه عدد ترانس CT در ورودی دارد که مطابق تصویر زیر سیم‌کشی می‌شود:

دانلود کنید >> راهنمای نصب سوپر ولت آمپرمتر 96B شیوا امواج

تجهیزات جانبی

تنها تجهیز جانبی مورد نیاز برای استفاده از سوپر ولت آمپرمتر 96B شیوا امواج، سه عدد ترانس جریان (CT) است.
