رله 230vAC دو کنتاکت 8 آمپر فیندر 405282300000

بررسی اجمالی رله فیندر 405282300000

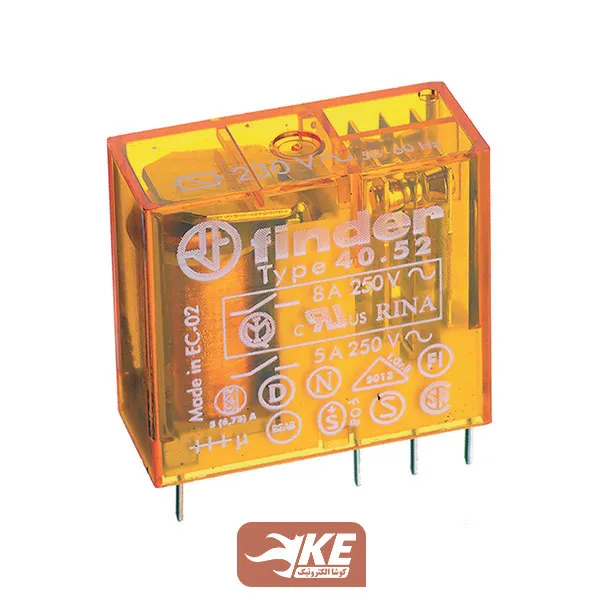

رله فیندر 405282300000 از نوع رله PCB مینیاتوری(کتابی) ۸ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 230 ولت AC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که می‌توان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله ۴۰.۵۲.۸.۲۳۰.۰۰۰۰ است. رنگ نارنجی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع AC است.

از هریک از دو کنتاکت رله فیندر ۴۰۵۲۸۲۳۰۰۰۰۰ می‌توان 8 آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی و خازنی (شیربرقی، روشنایی LED و مشابه آن) حداکثر جریان‌کشی حدود 1 آمپر باید لحاظ گردد.

ویژگی‌های مکانیکی و الکتریکی

• ولتاژ بوبین: ۲۳۰ ولت AC
• تعداد کنتاکت: ۲
• تعداد پایه: ۸
• توان مصرفی بوبین 0.65 وات معادل 27 میلی‌آمپر
• حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
• فاصله سیم‌پیچ و کنتاکت 8 میلی‌متر
• ولتاژ عایقی تا 6000 ولت بین سیم‌پیچ بوبین و کنتاکت
• تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
• حداکثر جریان عبوری از هر کنتاکت 8 آمپر برای بار مقاومتی
• حداکثر جریان عبوری از هر کنتاکت حدود 1 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.37 کیلووات)
• تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 7 میلی‌ثانیه
• عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
• عمر الکترونیکی رله  200هزار بار
• مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
• استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
• دمای کارکرد از منفی 40 تا 85 درجه
• نوع نصب: مستقیم روی برد، روی برد از طریق سوکت ۹۵۱۵، نصب ریلی از طریق سوکت ۹۵۰۵
• کد فنی: ۴۰.۵۲.۸.۲۳۰.۰۰۰۰

برای جلوگیری از وقفه و اخلال در عملکرد بوبین در برابر شوک‌های ولتاژی احتمالی، در این مدل و در زمان ساخت رله، سیم بوبین روی پایه پیچیده می‌شود.

قدرت کلیدزنی رله فیندر 405282300000

جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:

1. برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
   • در ولتاژ 30VDC حداکثر جریان 8 آمپر
   • در ولتاژ 110VDC حداکثر جریان 300 میلی‌آمپر
   • در ولتاژ 220VDC حداکثر جریان 120 میلی‌آمپر
2. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 2000 ولت‌آمپر را قطع و وصل کرد.
3. برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 400 ولت‌آمپر را قطع و وصل کرد.
4. برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.3 کیلووات را می‌توان کنترل کرد.

در انتخاب یک رله به چه نکاتی باید توجه کرد؟

1. ولتاژ و جریان بوبین رله
2. ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
3. تعداد کنتاکت موردنیاز
4. شکل ظاهری رله
