بررسی اجمالی سرسیم دوشاخ سایز 2.5 سوراخ4

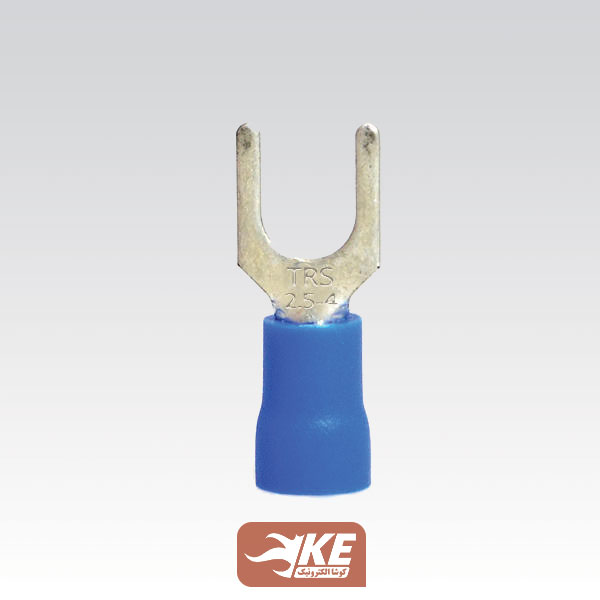

سرسیم دوشاخ سایز 2.5 سوراخ4 (مدل SV2-4) و به رنگ آبی، قابلیت اتصال سیمی با قطر 1.5 تا 2.5 میلیمترمربع (14AWG تا 16AWG)، داخل ترمینالی با قطر پیچ 4 میلیمتر را داراست. حداکثر جریان قابلتحمل این سرسیم 30 آمپر است. طراحی قیفی شکل روکش پلاستیکی باعث قرارگیری آسان سیم داخل سرسیم میشود. بخش فلزی سرسیم از مس الکترولیتیک TP2 با خلوص بالای 99.95% و آبکاریشده با قلع و ضخامت 0.6 میلیمتر ساخته شده است، که ضمن افزایش طول عمر، هدایت الکتریکی بین سیم و ترمینال را نیز به خوبی انجام میدهد. این سرسیم در بستهبندی 100تایی عرضه میشود.
کاربرد سرسیم دوشاخ
سرسیم دوشاخ جهت اتصال سیم به پیچ ترمینالهایی که پیچ در مرکز محل اتصال سیم وجود دارد، نظیر کنتاکتورها یا منابعتغذیه استفاده میشوند. در صورت عدم استفاده از سرسیم در اینگونه ترمینالها، سیم به صورت یکطرفه وارد ترمینال شده و باعث بستهشدن نامتقارن کفی ترمینال شده و در نتیجه باید پیچ با فشار زیاد بسته شود که حاصل آن هرز شدن و شلشدن اتصال خواهد بود. جنس هادی سرسیم از مس آبکاریشده با خلوص بالاست.مهمترین دلیل استفاده از سرسیم های دوشاخ، اتصال با حداکثر مساحد سطح هادی به صورتیست که پیچ ترمینال کامل محکم میشود.
نحوه نصب سرسیم دوشاخ سایز 2.5 سوراخ4
یکرشته سیم را به اندازه سر فلزی سرسیم (10 میلیمتر) لُخت کرده و وارد سرسیم میکنیم. سپس با آچار مخصوص پرس میشود تا اتصال محکمی بین سیم و سرسیم ایجاد گردد. سپس پیچ اندکی بازشده و قسمت هادی سرسیم، با کمی فشار حول پیچ قرار داده و سپس پیچ را میبندیم. دقت کنید که این سرسیم قابلیت اتصال به سیم با سایز 1.5 تا 2.5 میلیمترمربع (14AWG تا 16AWG) را داراست.
تنوع سرسیم دوشاخ سایز 2.5
سرسیم دوشاخ سایز 2.5 علاوه بر قطر سوراخ 4، در مدلهای زیر نیز تولید میشود:
- دوشاخ سایز 2.5 قطر سوراخ 3
- دوشاخ سایز 2.5 قطر سوراخ 5
- دوشاخ سایز 2.5 قطر سوراخ 6
- دوشاخ سایز 2.5 قطر سوراخ 8
نکات خرید سرسیم دوشاخ
- ضخامت سیم
- جریان قابل تحمل سرسیم
- قطر پیچ ترمینال (فاصله بین دو شاخ)
