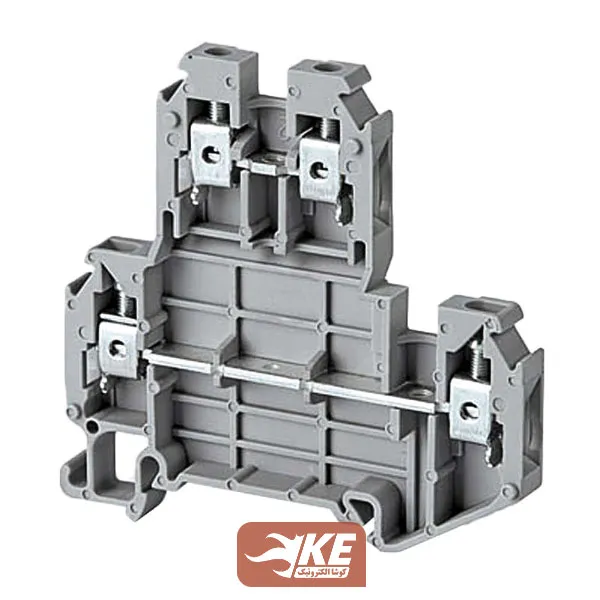

ترمینال ریلی ۴ دوطبقه رعد
ترمینال دو طبقه رعد، سیم‌گیری به‌صورت پیچی بوده که سطح مقطع استاندارد سیم ۴ میلی‌مترمربع است ولی سیم تا سایز ۶ قابل اتصال است. جریان عبوری مجاز از ترمینال ۳۲ آمپر است. دیگر ویژگی‌های این ترمینال عبارت‌اند از:
- طراحی‌شده برای نصب روی ریل‌های سایز TH-35 و G32
- بدنه عایق از جنس پلی‌آمید ۶.۶ ( مقاوم در برابر اشتعال و خود‌خاموش‌شونده)
- باز و بسته شدن آسان پیچ سیم‌گیر به‌وسیله پیچ‌گوشتی
- ورودی مناسب کابل جهت جلوگیری از پخش شدن سیم‌ها
- مناسب جهت انواع سیم‌ها و کابل‌های خشک، افشان، نیمه افشان و سیم‌های وایرشو دار
- بهترین اتصال به هادی، بدون نیاز به آماده‌سازی خاص کابل‌ها قبل از اتصال
- امکان تغییر در تعداد ترمینال‌های روی ریل به‌صورت کشویی و به سهولت
- ارائه راهکارهای مناسب برای پیشگیری و رفع اتصال‌های نامناسب و ناخواسته
- دارای استاندارد CE و تأییدیه از KEMA
مواردی که در انتخاب ترمینال ریلی باید لحاظ گردد:
- متناسب بودن قطر سیم با قطر محل اتصال ترمینال
- تعداد طبقات ترمینال با توجه به فضای موجود
- ابعاد ترمینال با توجه به فضای تابلو
- نحوه اتصال سیم به ترمینال
تجهیزات جانبی ترمینال DRTP4
- درپوش قابل اتصال به این ترمینال درپوش ترمینال دوطبقه سایز ۴ مدل EP1-DRTP4 است.
- پارتیشن برای ایجاد یک فاصله می‌توان از پارتیشن کوتاه مدل SP-D4 یا پارتیشن مدل P-DRTP4 یا پارتیشن عمومی مدل GP یا کاور محافظ CB/1 استفاده کرد.
- برای موازی‌کردن این ترمینال‌ها برای انشعاب بیشتر یا افزایش جریان دهی می‌توان از جمپرهای مدل CC10-D4، CC2-D4 و CC3-D4 رعد استفاده کرد.
- برای شماره‌گذاری باید از شماره ترمینال‌های سری NS6.4 استفاده کرد.
