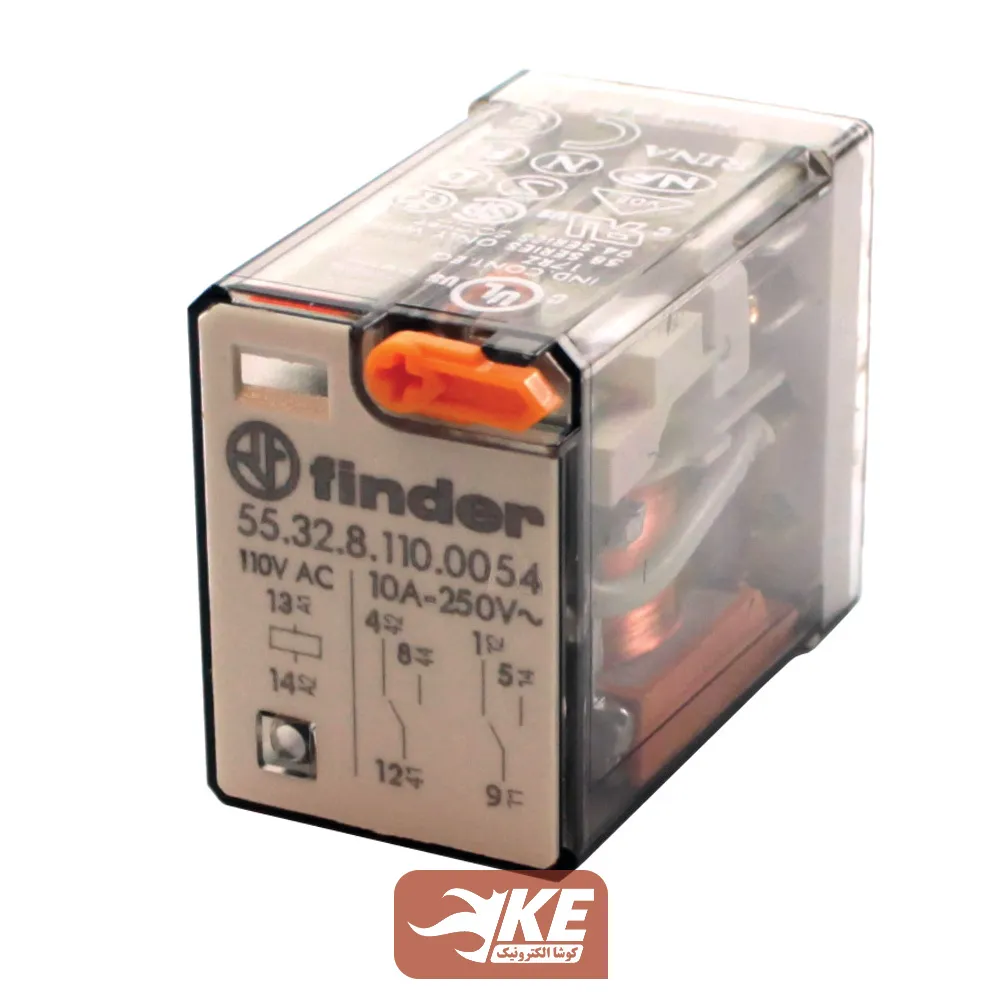

رله 110VAC دو کنتاکت 10 آمپر فیندر مدل 55.32.8.110.0054

در نمونه‌های جدید با استفاده از تکنیک جوش و لحیم الکتریکی اتصالات داخلی، ایزولاسیون بین کنتاکت‌ها افزایش سافته است.

برای جلوگیری از وقفه و اخلال در عملکرد بوبین در برابر شوک‌های ولتاژی احتمالی، در این مدل و در زمان ساخت رله، سیم بوبین روی پایه پیچیده می‌شود.

قدرت کلیدزنی رله فیندر 553281100054

جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:

1. برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
   • در ولتاژ 30VDC حداکثر جریان 10 آمپر
   • در ولتاژ 110VDC حداکثر جریان 250 میلی‌آمپر
   • در ولتاژ 220VDC حداکثر جریان 120 میلی‌آمپر
2. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 2500 ولت‌آمپر را قطع و وصل کرد.
3. برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 500 ولت‌آمپر را قطع و وصل کرد.
4. برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.37 کیلووات را می‌توان کنترل کرد.



در انتخاب یک رله به چه نکاتی باید توجه کرد؟

1. ولتاژ و جریان بوبین رله
2. ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
3. تعداد کنتاکت موردنیاز
4. شکل ظاهری رله
