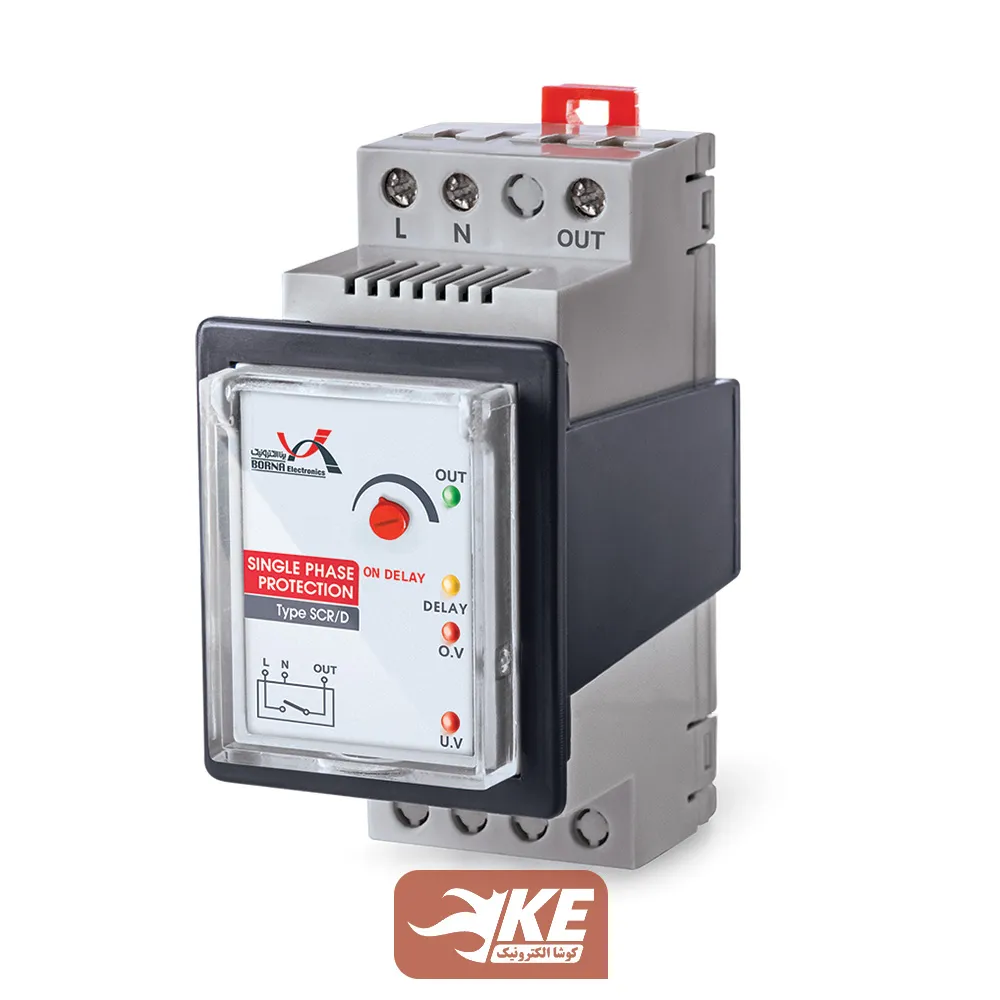

محافظ ولتاژ تکفاز 32 آمپری آنالوگ برنا الکترونیک مدل SCR/D

توضیحات

ویژگی‌های محافظ ولتاژ تکفاز 32 آمپری آنالوگ برنا الکترونیک مدل SCR/D

• محافظت مصرف کننده های تکفاز در برابر افزایش و کاهش ولتاژ شبکه
• محافظت مصرف کننده های تکفاز در برابر دو فاز شدن
• محافظت مصرف کننده های تکفـاز در برابـر فشار ناشی از قطـع و وصل متوالی بـرق
• قابلیت تنظیم زمان تأخیر در وصل
• دارای یک خروجی با توان بالا ( تا 32 آمپر)
• دارای چهار نشانگر برای نمایش وضعیت‌های مختلف دستگاه
• دارای 3 سال گارانتی بی‌قید و شرط

اصول کار:

• هنگامی کـه ولتاژ تغذیه بـه ترمینال‌های L و N اعمـال شـود و ولتـاژ شبکه بیـن ۱۸۰ تا ۲۵۰ ولت باشـد، سیگنال تأخیر (DLY) روشن می‌شـود.
• پس از گذشت زمان تأخیر تنظیم شده (توسط پیچ ON DELAY)، رله عمل کرده و همزمان سیگنال تأخیر (DLY) خاموش و سیگنال خروجی (OUT) روشن خواهد شد.
• در صورتی‌که ولتاژ شبکه بیشتر از ۲۵۵ ولت شود، سیگنال O.V و اگر ولتاژ شبکه کمتر از ۱۷۵ ولت شود، سیگنال U.V روشن شده، همزمان سیگنال OUT خاموش و خروجی قطع می گردد.
• پس از بازگشت ولتاژ به حد مجاز سیگنال خطای مربوطه خاموش و سیگنال تاخیر روشن می‌شود. پس از سپری شدن زمان تنظیم شده مجدداً خروجی برقدار خواهد شد.

نشانگرهای سیگنال روی محافظ ولتاژ تکفاز 32 آمپری آنالوگ مدل SCR/D

• OUT: وصل خروجی
• DLY : تأخیر در وصل
• O.V: اضافه ولتاژ
• U.V : کاهش ولتاژ

­

دانلود کاتالوگ و راهنمای نصب محافظ ولتاژ تکفاز 32 آمپری آنالوگ برنا الکترونیک مدل SCR/D

مشخصات فنی

• ولتاژ تغذیه: ۱۷۰ تا ۲۶۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II
• جریان خروجی: ۳۲ آمپر
• توان خروجی: ۶ کیلو وات

مشخصات رله خروجی

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: 32 آمپر ۲۲۰ ولت متناوب

ابعاد محافظ ولتاژ تکفاز 32 آمپری آنالوگ برنا الکترونیک مدل SCR/D

ابعاد این کنترل فاز دقیقا معادل یک کلید مینیاتوری دو پل است.
