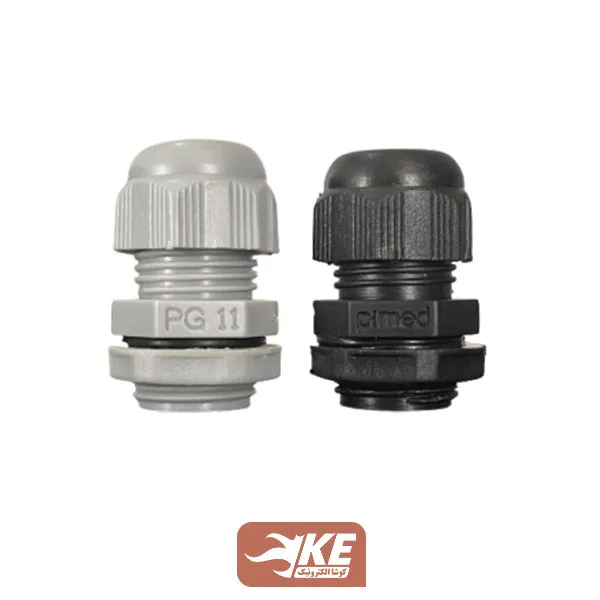

گلند پلاستیکی PG11 دماوند

توضیحات

رزوه گلند پلاستیکی PG11 دماوند بر اساس استاندارد Panzergewinde آلمان طراحی و ساخته‌شده است. این گلند می‌تواند سیم یا کابل با قطر خارجی 6 تا 9 میلی‌متر را حفاظت و از خود عبور دهد. جنس بدنه این گلند، پلی‌آمید 6 با استاندارد UL94 V-2 بوده که خاصیت خود خاموش شوندگی دارد. ویژگی خود خاموش شوندگی باعث می‌گردد تا درصورت آتش گرفتن کابل یا تابلو، گلند در خود جمع شده و مانند پلاستیک ذوب نشود ( پلاستیک معمولی در صورت شعله‌ور شدن، چکه‌چکه و مانند قطره آب، ذوب شده و باعث افزایش دامنه آتش‌سوزی می‌گردد) این گلند از پنج قسمت مهره تثبیت‌کننده، واشر آب‌بندی، بدنه، واشر کابل و درپوش تشکیل‌شده است و درجه حفاظت آن IP65 است.

ابعاد گلند پلاستیکی PG11 دماوند

• آچار مناسب: 22 میلی‌متر
• ارتفاع از سطح نصب: 24 میلی‌متر
• قطر سوراخ محل نصب: 18 میلی‌متر
• محدوده بستن و حفاظت از کابل: 6 تا 9 میلی‌متر

 نحوه نصب گلند

1. ابتدا بر اساس قطر خارجی سیم یا کابل، سایز گلند مناسب را انتخاب کنید
2. سپس بر اساس قطر خارجی رزوه گلند، سوراخ مناسب را روی بدنه تابلو برق یا جعبه‌تقسیم ایجاد کنید.
3. مهره نگه‌دارنده گلند را باز کرده و گلند را از طریق سوراخ ایجادشده روی بدنه، به تابلو متصل کنید.
4. مهره نگه‌دارنده کابل را شل کنید و کابل را از سوراخ گلند عبور دهید.
5. در آخر مهره نگه‌دارنده را سفت کنید به‌نحوی‌که کابل داخل گلند حرکت عقب و جلو نداشته باشد.

کاربرد گلند

گلند کابل تجهیزی است واسط که برای اتصال کابل به جعبه‌تقسیم یا تابلو برق استفاده می‌شود. گلندهای پلاستیکی از سایز 7 تا 63 تولید می‌شوند که انتخاب هر گلند بر اساس سطح مقطع کابل موردنظر صورت می‌پذیرد. هدف از بکار بردن گلند، حفاظت از پوسته کابل و ایجاد ایمنی بین اتصالات الکتریکی کابل و تجهیزات داخل تابلو و جعبه‌تقسیم، در برابر لرزش و نیروهای وارده به کابل می‌باشد. همچنین نصب گلند موجب آب‌بندی کامل محل اتصال در برابر نفوذ رطوبت، گازهای قابل اشتعال و موجودات زنده به درون محفظه می‌شود.
