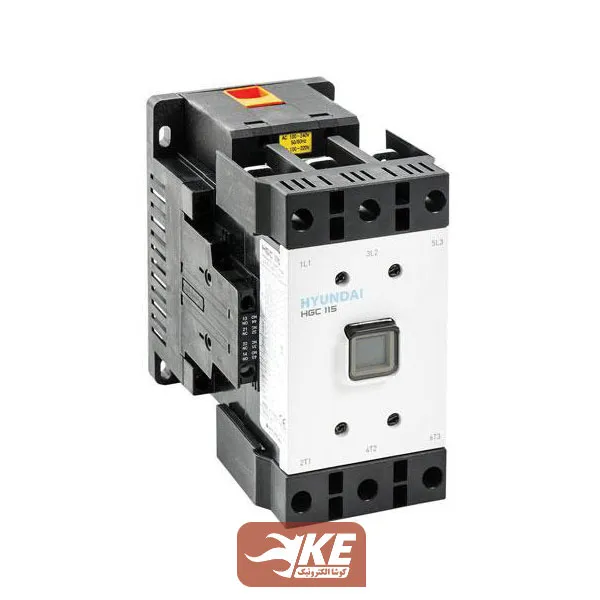

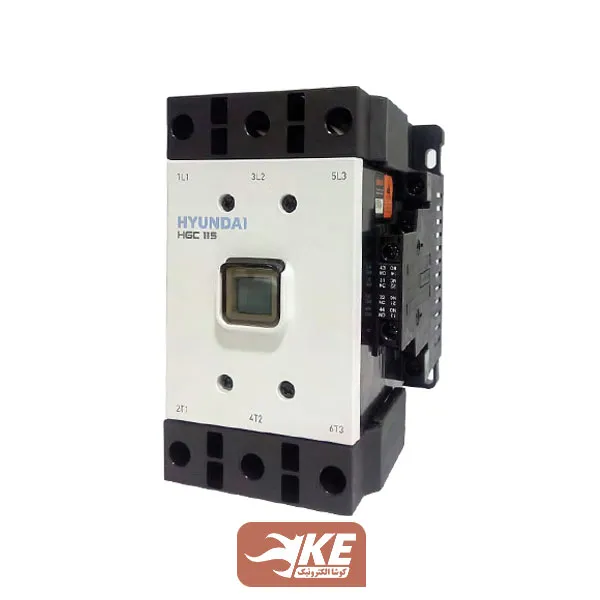

کنتاکتور 115 آمپر بوبین 220 ولت هیوندای مدل HGC115
ویژگی‌ها
کنتاکت کمکیدو باز و دو بسته
گارانتیاصالت و سلامت فیزیکی کالا
توانموتور قابل اتصال 60kW در 400v
مشاهده همه ویژگیهاکنتاکتور سه‌فاز 60 کیلووات AC ساخت کره
ناموجود
ارسال توسط کوشانیک
ناموجود
ناموجود
توضیحات
کنتاکتور 115 آمپر 220ولت هیوندای مدل HGC115 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 60 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد. کنتاکتور 115 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:
- دارای دو کنتاکت کمکی باز و بسته
- ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
- حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
- عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
- کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
- امکان نصب دیواری و روی ریل 35 میلی‌متری
- بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
- امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
- کاهش توان مصرفی بوبین در سری جدید HGC
روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.
قدرت کلیدزنی کنتاکتور 115 آمپر 220ولت هیوندای
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 160 آمپر را قطع و وصل کرد.
- برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 115 آمپر (37 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 115 آمپر (60 کیلووات) را قطع و وصل کرد.
- برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 80 آمپر (19 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 75 آمپر (37 کیلووات) را قطع و وصل کرد.
اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.
ابعاد کنتاکتور 115 آمپر 220 ولت HGC هیوندای

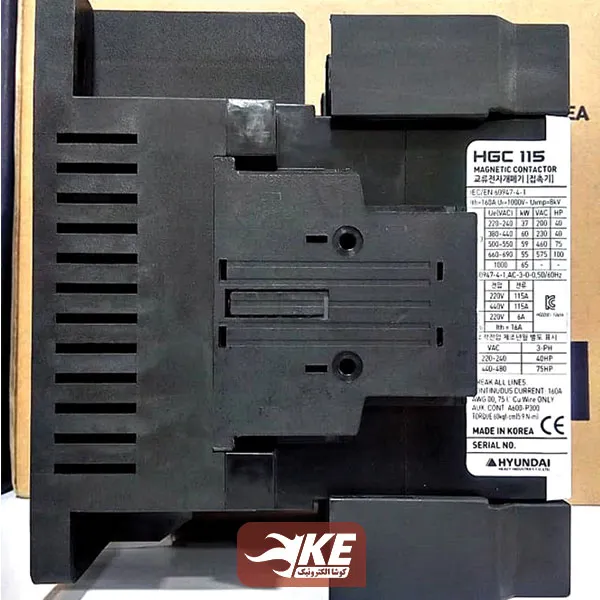

در پشت این کنتاکتور جا برای اتصال روی ریل فلزی وجود دارد ولی به هیچ‌عنوان به نگهدارنده اکتفا نکنید و حتما آن‌را با چهار پیچ به سینی تابلو پیچ کنید. ترمینال‌های تحریک بوبین کنتاکتور hyundai HGC115، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود.
برای استفاده حداکثری از عمر مفید این کنتاکتور، پیشنهاد می‌کنیم که الکتروموتور بالاتر از 90 کیلووات (آن‌هم برای راه‌اندازی دو ضرب و نه تک ضرب!) با کنتاکتور 115 آمپر 220 ولت HGC هیوندای راه‌اندازی نشود.
مشخصات فنی
| وزن | 2700 گرم |
|---|---|
| ابعاد | 11 × 15 × 16 سانتیمتر |
| جریان نامی | 60 آمپر (روشنایی), 115 آمپر (بار موتوری) |
| ولتاژ ورودی/تحریک | تحریک بوبین 220vAC |
| کنتاکت کمکی | دو باز و دو بسته |
| توان | موتور قابل اتصال 60kW در 400v |
| درجه حفاظت(IP) | IP20 |
| لوازم جانبی موجود در ایران | ندارد |
| استاندارد و تاییدیه‌ها | استاندارد IEC 60072-1, تاییدیه EAC |
| گارانتی | اصالت و سلامت فیزیکی کالا |
| تعداد پایه/پل/کنتاکت | سه‌پل |
