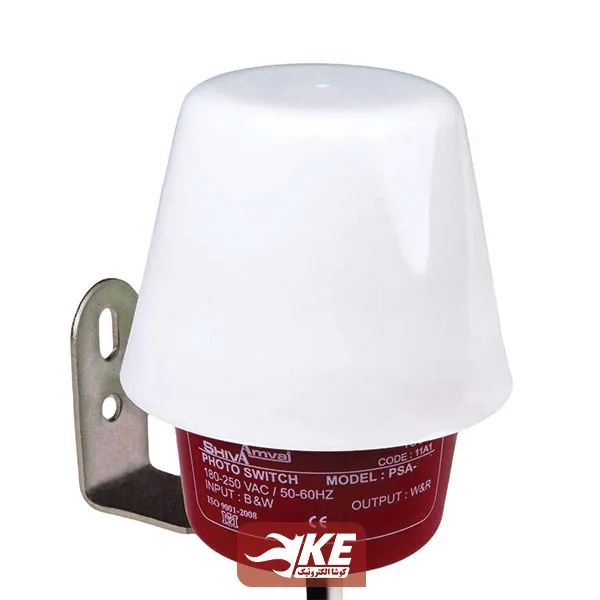

فتوسل 16 آمپر شیوا امواج مدل 11A1

بررسی اجمالی فتوسل 16 آمپر شیوا امواج

فتوسل 16 آمپر شیوا امواج دستگاهی مناسب برای کنترل خودکار سیستم روشنایی است. عملکرد این دستگاه به اینصورت است که لامپ‌های مورد نظر در غروب آفتاب روشن و در طلوع صبح خاموش خواهند شد . با استفاده از این روش علاوه بر افزایش عمر مفید لامپ‌ها در مصرف برق نیز صرفه‌جویی خواهد شد. از این محصول می‌توان برای کنترل روشنایی منازل مسکونی، پارکینگ‌ها، مراکزی تجاری و اداری، باغ و … استفاده کرد.

• بهترین وسیله برای کنترل سیستم روشنایی در هنگام طلوع و غروب آفتاب
• دارای موافقت‌نامه اصولی شماره ۱۵۲۷۰ از وزارت صنایع
• دارای گواهینامه سازمان پژوهش‌های علمی صنعتی ایران
• دارای اجازه رسمی صادرات از وزارت بازرگانی
• دارای تائیدیه کیفیت کارکرد از شرکت‌های توزیع برق سراسر کشور
• ساخته‌شده از بهترین مواد و قطعات مقاوم در برابر نور خورشید و عوامل طبیعی

مشخصات فنی

• ولتاژ تغذیه: 180 الی 250 ولت تکفاز
• شدت نور برای وصل خروجی(غروب): حدود 12 لوکس
• شدت نور برای قطع خروجی(طلوع): حدود 40 لوکس
• تاخیر در وصل/قطع: حدود 30 ثانیه
• کارایی در دمای منفی 20 الی 65 درجه و رطوبت کمتر از 70%
• خروجی: یک رله 16 آمپری

نکات نصب

محل نصب این دستگاه از اهمیت زیادی برخوردار است. در هنگام نصب رعایت نکات زیر الزامی است:

1. حتماً در مکان سرباز (Out Door) و در ارتفاع مناسب باشد.
2. در محل تابش نور مستقیم یا نزدیک لامپ‌ها قرار نگیرد.

بعد از انتخاب محل نصب، بست فلزی را با توجه به موقعیت محل آن، با پیچ و مهره یا رل پلاک داخل جعبه دقیقاً مانند راهنما در جهت صحیح نصب نمایید.

توجه: چنانچه بست فتوسل اشتباه نصب گردد به‌مرور زمان فتوسل وارونه شده و در کارایی آن اختلال به وجود خواهد آمد.

در تصویر زیر به محل نصب و نحوه نصب پایه دقت کنید!!

راهنمای سیم‌کشی و تست فتوسل 16 آمپر شیوا امواج

بعد از نصب کامل فتوسل، سیم‌های آن را مطابق تصویر زیر وصل کرده. سپس پلاستیک مشکی درون جعبه را کامل روی فتوسل بکشید. بعد از گذشت زمان حدود 30 ثانیه، لامپ روشن خواهد شد. در مرحله بعد پلاستیک مشکی را بردارید. مجدد بعد از گذشت زمان حدود 30 ثانیه، لامپ خاموش خواهد شد.

دانلود کنید >> راهنمای نصب فتوسل 16 آمپر شیوا امواج

لامپ قابل اتصال

فتوسل 16 آمپر شیوا امواج، به حداکثر تعداد و نوع لامپ‌های زیر می‌توان متصل کرد. چنانچه نوع لامپ شما با موارد زیر همخوانی ندارد، حتما از کنتاکتور استفاده کنید:

• 30 عدد لامپ رشته‌ای 100 وات
• 45 عدد لامپ هالوژن 50وات 220ولتی
• 12 عدد لامپ مهتابی(فلورسنت)
• 5 عدد لامپ کم‌مصرف 20واتی
• 2 عدد درایور LED سویچینگ
