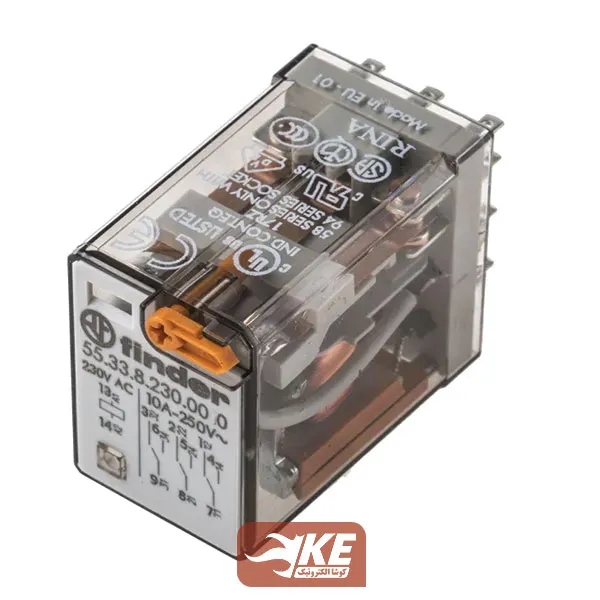

بررسی اجمالی رله فیندر ۵۵۳۳۸۲۳۰۰۰۵۰
رله فیندر ۵۵۳۳۸۲۳۰۰۰۵۰ از نوع رله قدرت ۱۰ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 230ولت AC است. این رله ۱۱ پایه و دارای ۳ کنتاکت (سه باز و سه بسته مجزا) است که می‌توان از طریق سوکت ۹۴۷۳ یا ۹۴۰۳ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 55.33.8.230.0050 است. رنگ نارنجی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع AC است.تفاوت این رله با رله فیندر ۶۰۱۳۸۲۳۰۰۰۴۰، در شکل پایه آنست که رله فیندر ۵۵۳۳۸۲۳۰۰۰۵۰ پایه‌ها به‌صورت خشابی یا فیشی است.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین: ۲۳۰ ولت AC
- تعداد کنتاکت: ۳
- تعداد پایه: ۱۱
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- فاصله سیم‌پیچ و کنتاکت ۸ میلی‌متر
- ولتاژ عایقی تا ۴۰۰۰ ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا ۱۰۰۰ ولت
- حداکثر جریان عبوری از هر کنتاکت ۱۰ آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت حدود ۲ آمپر برای بار موتوری و روشنایی (موتور تکفاز ۰.۳۷ کیلووات)
- تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر ۱۰ میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی ۴۰ تا ۸۵ درجه
- نوع نصب: نصب ریلی از طریق سوکت ۹۴۷۳ یا ۹۴۰۳
- کد فنی: 55.33.8.230.0050
سیم‌بندی رله فیندر ۵۵۳۳۸۲۳۰۰۰۵۰
رله فیندر ۵۵۳۳۸۲۳۰۰۰۵۰ دارای ۱۱ پایه است، که دو پایه آن برای تحریک بوبین و اعمال ولتاژ 230VAC است. نه پایه مربوط به کنتاکت ۱ و ۲ و ۳ (NO,NC,COM) خروجی رله است و مطابق تصویر زیر سیم‌کشی می‌شود:
قدرت کلیدزنی رله فیندر ۵۵۳۳۸۲۳۰۰۰۵۰
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان ۱۰ آمپر
- در ولتاژ 110VDC حداکثر جریان ۲۵۰ میلی‌آمپر
- در ولتاژ 220VDC حداکثر جریان ۱۲۰ میلی‌آمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار ۲۵۰۰ ولت‌آمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار ۵۰۰ ولت‌آمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور ۰.۳۷ کیلووات را می‌توان کنترل کرد.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
