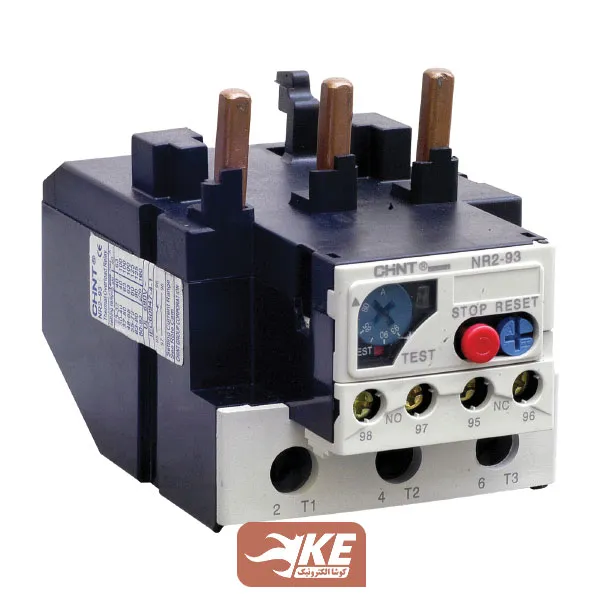

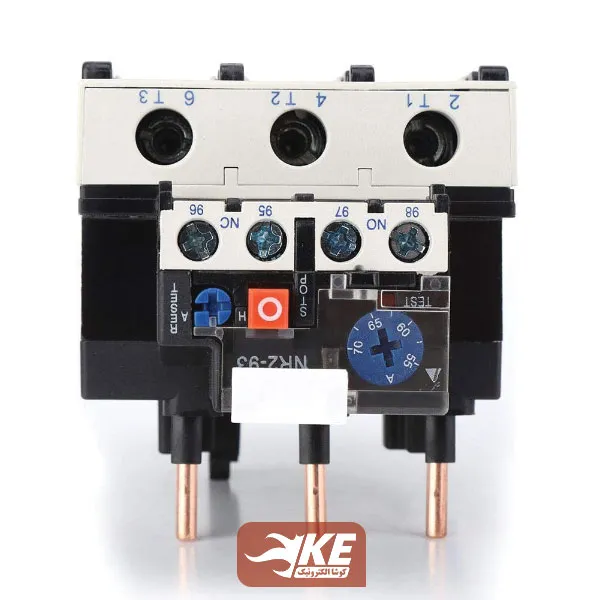

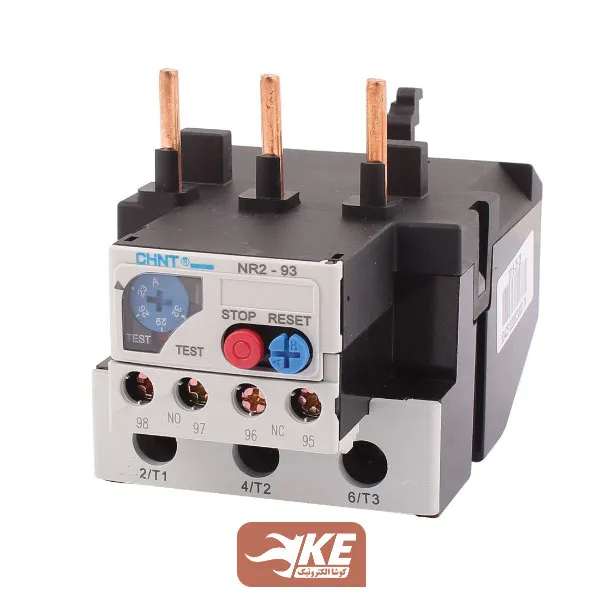

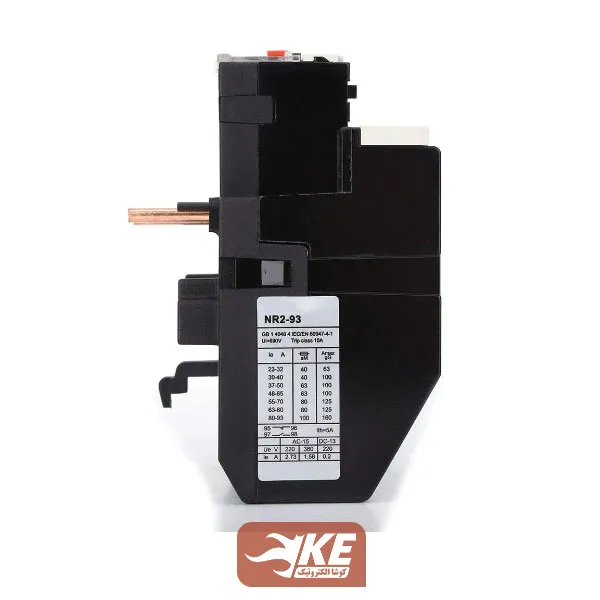

بیمتال 48 تا 65 آمپر چینت مدل NR2-93G 48-65 با بازه تنظیمی جریان 48 الی 65 آمپر که برای حفاظت از موتور یا سایر تجهیزات الکتریکی در برابر اضافه جریان (اضافهبار) استفاده میشود. بیمتالهای چانت مطابق با استاندارد IEC/EN 60947-4-1 تولیدشده است و دارای تأییدیههای CE, KEMA, UKrSEPRO, EAC, RCC, UL هستند. قیمت بیمتال چینت بسیار مقرون بهصرفه بوده و به نسبت کیفیت و طول عمر آن، کاملا توجیه اقتصادی دارد.
نحوه عملکرد بیمتال به این صورت است که با رخداد اضافهبار، سیمپیچ موتور شروع به جریانکشی کرده و این جریان اضافه باعث تولید حرارت در پلاتینهای بیمتال شده و بر اثر اختلاف انبساط طولی دو فلز موجود داخل بیمتال، رله عمل کرده و مدار را قطع میکند. بیمتال با نام رله حرارتی نیز نامید میشود.
بیمتال چانت با توجه به ابعاد، جریان حفاظتی و نوع کنتاکتور به ترمینالهای خروجی (پایینی) کنتاکتور وصل میشود و دارای سه کنتاکت قدرت، کمکی باز و کمکی بسته است. کنتاکت قدرت مشتقیم به موتور وصل میشود، کنتاکت کمکی بسته (NC) برای قطع جریان کنتاکتور در زمان اضافهبار و کنتاکت کمکی باز (NO) بهمنظور ارسال آلارم به اپراتور استفاده میشود.
کنتاکتورهای مناسب برای اتصال به بیمتال 48 تا 65 آمپر:
بیمتال سری NR2-93 قابل اتصال به کنتاکتورهای 40 تا 95 آمپری چینت است با توجه به جریان حفاظتی این کلید، مناسبترین کنتاکتور، 80 و 95 آمپر است.
- کنتاکتور 80 آمپر چانت سری NC1-80 و NC7-80
- کنتاکتور 95 آمپر چانت سری NC1-95 و NC7-95
ابعاد بیمتال 48 تا 65 آمپر چینت
نکات مهم در زمان خرید بیمتال
بیمتال یکی از تجهیزات برق صنعتی است که به تنهایی کاربردی ندارد و حتما باید همراه با کنتاکتور در تابلو برق نصب شود.
- جریان مصرفی الکتروموتور(بار)
- جریان کنتاکتور
- ابعاد کنتاکتور
