کنتاکتور 50 آمپر 220 ولت HGC50 هیوندای
دسته: کنتاکتور هیوندای, قطع و وصل خودکار, کنتاکتور
برچسب: برند هیوندای
ویژگی‌ها
سازنده(برند)هیوندای (کره)
ولتاژ ورودی/تحریک220vAC
جریان خروجی(نامی)50 آمپر
کنتاکت کمکیدو کنتاکت باز و دو کنتاکت بسته
نوع نصبدیواری(روکار), ریلی, روی سینی تابلو
گارانتیاصالت و سلامت فیزیکی کالا
مشاهده همه ویژگیهاکنتاکتور سه‌فاز D50 هیوندای 22 کیلووات AC ساخت کره معادل مدل UMC50
آخرین بروزرسانی قیمت و موجودی: امروز 1403/07/25
ناموجود
ارسال توسط کوشانیک
ناموجود
ناموجود
توضیحات
کنتاکتور 50 آمپر 220ولت هیوندای مدل HGC50 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 22 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد. این کنتاکتور معادل کنتاکتور هیوندای مدل UMC50 است که سری UMC توقف تولید شده و خارج از گارانتی است. کنتاکتور 50 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:
- دارای دو کنتاکت کمکی باز و بسته
- ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
- حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
- عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
- کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
- امکان نصب دیواری و روی ریل 35 میلی‌متری
- بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
- امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
- کاهش توان مصرفی بوبین در سری جدید HGC
روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.
قدرت کلیدزنی کنتاکتور 50 آمپر 220ولت هیوندای
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 70 آمپر را قطع و وصل کرد.
- برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 50 آمپر (15 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 50 آمپر (22 کیلووات) را قطع و وصل کرد.
- برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 35 آمپر (7.5 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 32 آمپر (15 کیلووات) را قطع و وصل کرد.
اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

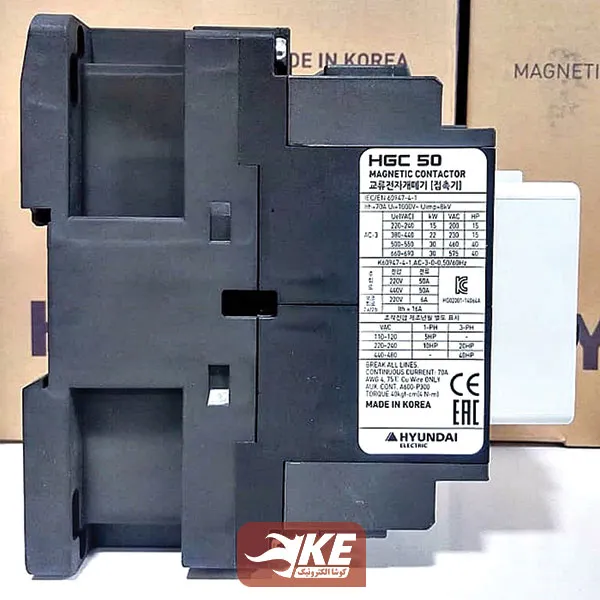

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای
ترمینال‌های تحریک بوبین کنتاکتور 50 آمپر هیوندای، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود. بخش‌های مختلف این کنتاکتور را در شکل زیر ملاحظه می‌کنید:
تجهیزات جانبی
برای راه‌اندازی کنتاکتور تجهیزات جانبی خاصی مورد نیاز نیست ولی خود این قطعه به عنوان تجهیز جانبی همه رله‌های صنعتی نظیر کنترل فاز و بار و انواع تایمر و …. همچنین برای کنترل موتور در کنار بی‌متال، کلید حراتی و …. استفاده می‌شود.
ابعاد کنتاکتور 50 آمپر 220 ولت HGC هیوندای
به استناد تجربه‌های همکاران در پروژه‌های مختلف، اگر بخواهیم که عمر معقول و منطقی از کنتاکتور 50 آمپر 220 ولت HGC هیوندای(کنتاکتور D50) انتظار داشته باشیم باید برای راه‌اندازی تک‌ضرب الکتروموتور حداکثر 18.5 کیلوواتی و راه‌اندازی دوضرب الکتروموتور حداکثر 37.5 کیلوواتی استفاده شود.
توضیحات تکمیلی
| وزن | 800 گرم |
|---|---|
| ابعاد | 5.5 × 13 × 12.8 سانتیمتر |
| سازنده(برند) | هیوندای (کره) |
| ولتاژ ورودی/تحریک | 220vAC |
| جریان خروجی(نامی) | 50 آمپر |
| کنتاکت کمکی | دو کنتاکت باز و دو کنتاکت بسته |
| نوع نصب | دیواری(روکار), ریلی, روی سینی تابلو |
| گارانتی | اصالت و سلامت فیزیکی کالا |
