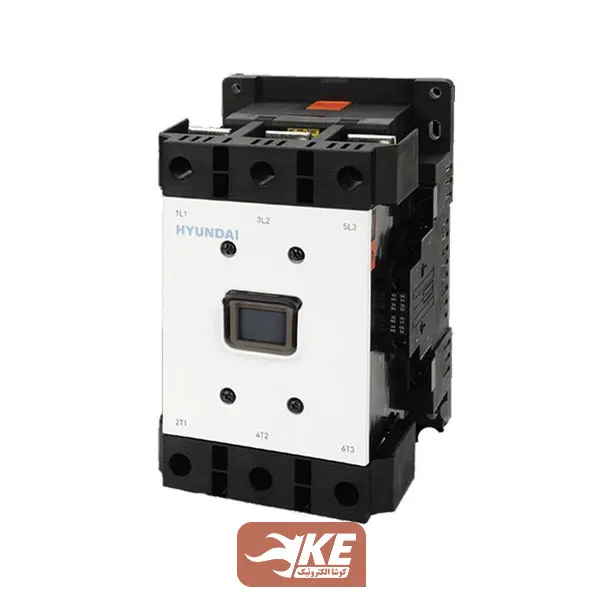

کنتاکتور 300 آمپر 220 ولت HGC300 هیوندای

کنتاکتور 300 آمپر 220ولت هیوندای مدل HGC300 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 160 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد.کنتاکتور 300 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:

• دارای دو کنتاکت کمکی باز و بسته
• ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
• حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
• عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
• کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
• امکان نصب دیواری و روی ریل 35 میلی‌متری
• بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
• امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
• کاهش توان مصرفی بوبین در سری جدید HGC

روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.

قدرت کلیدزنی کنتاکتور 300 آمپر 220ولت هیوندای

1. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 400 آمپر را قطع و وصل کرد.
2. برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 300 آمپر (90 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 300 آمپر (160 کیلووات) را قطع و وصل کرد.
3. برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 220 آمپر (55 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 220 آمپر (110 کیلووات) را قطع و وصل کرد.

اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

ابعاد کنتاکتور 300 آمپر 220 ولت HGC هیوندای

ترمینال‌های تحریک بوبین کنتاکتور 300 آمپر هیوندای، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود
