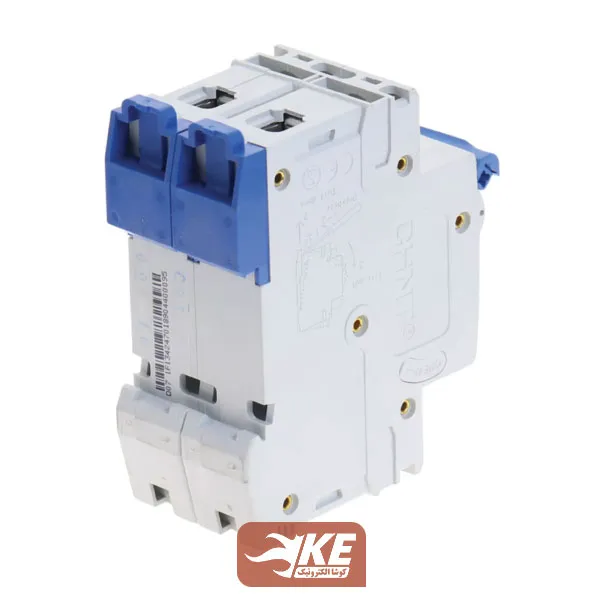

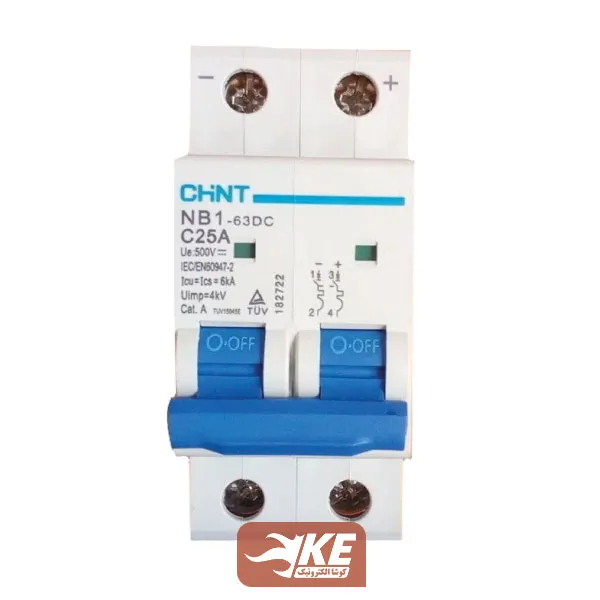

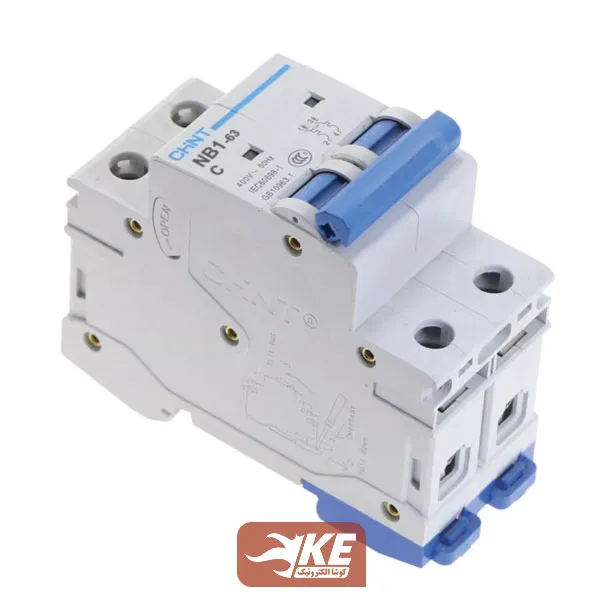

کلید مینیاتوری 6KA دو پل 25 آمپر C سری NB1 چینت

ویژگی‌ها
سازنده(برند): چینتCHINT (چین)
جریان حفاظت: 25 آمپر
تعداد پُل: دو پل
ظرفیت قدرت قطع نهایی (Icu): 6KA
نوع نصب: ریلی
گارانتی: 18 ماه + 10سال خدمات
بازه جریان حفاظت: بین 24 تا 31 آمپر

فیوز مینیاتوری MCB دو فاز AC چنت(CHINT)، تیپ C از سری NB1

ناموجود

ارسال توسط کوشا الکترونیک
تک فروشی
این کالا فعلا در انبار موجود نیست

توضیحات

کلید مینیاتوری 6KA دوپل 25آمپر C سری NB1 چینت مدل NB1-63/2P-C25A-6KA با ولتاژ ورودی حداکثر 400 ولت AC و تحمل جریان نامی 25 آمپر طراحی‌شده است. حداکثر تحمل جریان لحظه‌ای این محصول 6000 آمپر و حداکثر ولتاژ ایزولاسیون آن 500 ولت است. این کلید از نوع C بوده که برای حفاظت از بارهای مقاومتی و القایی مناسب است. قطع این کلید برای اضافه بار بین 5 تا 10 برابر جریان نامی کلید است. کلیدهای مینیاتوری سری NB1 دقیق‌ترین و با کیفیت‌ترین کلید مینیاتوری چانت بوده و در تابلوهای خانگی و سیستم توزیع برق تجاری و صنعتی مورد استفاده قرار می‌گیرند.

  • حفاظت از تجهیزات در برابر اتصال کوتاه و اضافه‌بار
  • نمایش حالت قطع و وصل فیوز
  • درجه‌ حفاظت IP20
  • ساخته‌شده مطابق با استاندارد IEC/EN60898-1 و IEV/EN60947-2 و UL1077

تشخیص جریان اضافه بار توسط بی‌متال داخلی صورت می‌گیرد که با عبور جریانی بزرگتر از جریان نامی و بصورت مدت‌دار گرم شده و با خم‌شدن، باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع می‌کند. همچنین جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم‌پیچ داخلی با توجه به میدان مغناطیسی که ایجاد می‌کند باعث قطع کلید مینیاتوری می‌شود.

بخش‌های مختلف کلید مینیاتوری دو پل چینت سری NB1




نکات مهم در انتخاب کلید مینیاتوری:

  1. جریان اتصال کوتاه محل نصب که باید همیشه کمتر از قدرت قطع (ولتاژ شکست) کلید باشد
  2. تیپ فیوز یا منحنی قطع
  3. حداکثر جریان لحظه‌ای یا اتصال کوتاه
  4. تعداد پل مورد نیاز



ابعاد کلید مینیاتوری 6KA دوپل 25آمپر C سری NB1 چینت مطابق تصویر زیر است:

ابعاد کلید مینیاتوری دو پل چینت سری NB1

توضیحات تکمیلی

وزن210 گرم
سازنده(برند)

چینتCHINT (چین)

جریان حفاظت

25 آمپر

تعداد پُل

دو پل

ظرفیت قدرت قطع نهایی (Icu)

6KA

نوع نصب

ریلی

گارانتی

18 ماه + 10سال خدمات

بازه جریان حفاظت

بین 24 تا 31 آمپر
