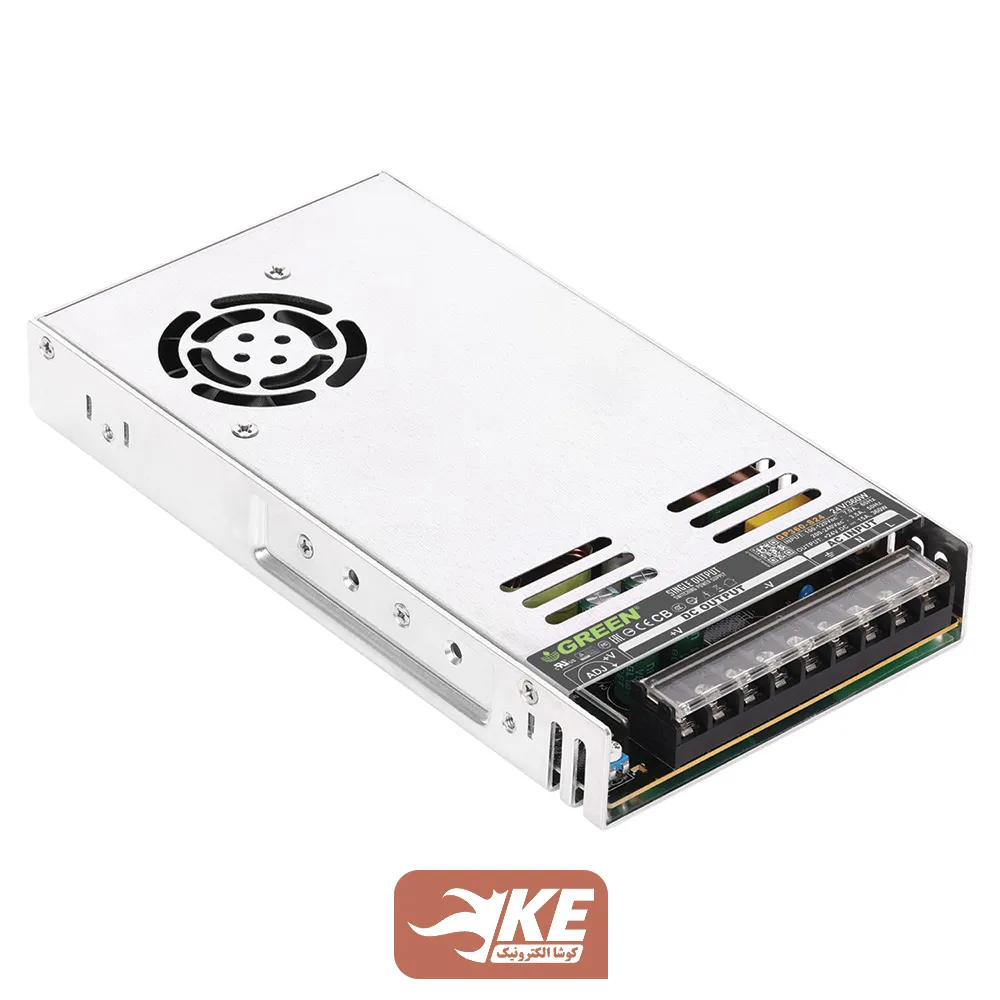

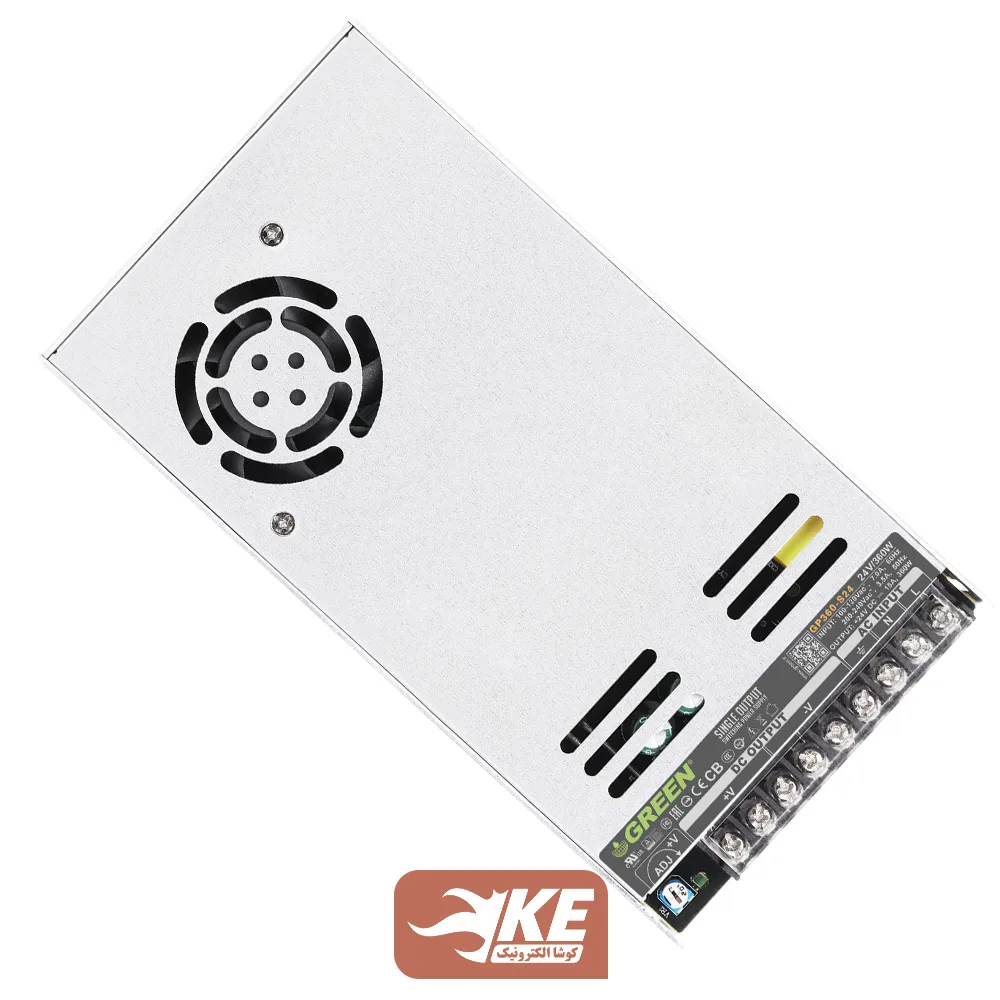

مشخصات کلی
- مدل: GP360-S24
- نوع منبع تغذیه: کف‌خواب (Enclosed)
- سری محصول: تک خروجی (24V+)
- مشخصات خروجی: 24V/15A (360W)
- ابعاد (ارتفاع x عرض x طول): 215mm x 115mm x 30mm
- وزن: ۶۶۵ گرم
- رنگ بدنه: نقره‌ای
- جنس بدنه: آلومینیوم و استیل ضد زنگ
- نشانگرها: LED سبز رنگ (وضعیت دستگاه)
- نوع ترمینال‌های ورودی و خروجی: Barrier-Style (دارای محافظ)
- دارای پتانسیومتر تنظیم ولتاژ خروجی
مشخصات ورودی
- محدوده ولتاژ ورودی: ۱۰۰ تا ۱۲۰ ولت AC / ۲۰۰ تا ۲۴۰ ولت AC
- دامنه فرکانس کاری: 47Hz-63Hz
- حداکثر جریان ورودی: 7A (115V) / 3.5A (230V)
- ضریب توان: Non-PFC (PFC > ۰.۵)
- جریان هجومی اولیه: (Inrush Current) 50A @240V – Cold Start (25°C) ≥
- حداکثر راندمان مصرف انرژی: 88%
- حداکثر تلفات در حالت بی‌باری: حداکثر 3.8W
- جریان نشتی: حداکثر 0.5mA در ولتاژ 240Vac
مشخصات خروجی
- ولتاژ نامی خروجی: 24V+
- جریان نامی خروجی: 15A
- توان حقیقی خروجی: 360W
- حداکثر ریپل و نویز خروجی: 60mVp-p
- محدوده قابل تنظیم ولتاژ خروجی: ۲۱.۷ تا ۲۸.۵ ولت
- رگولاسیون ولتاژ خروجی: ±0.5%
- رگولاسیون لاین: ±0.5%
- پروتکشن‌های محافظتی: OVP , OCP , SCP (Auto Recovery)
- میزان تحمل وقفه انرژی در ورودی: (Hold-Up Time) 18ms @230VAC ≤
شرایط محیطی
- دامنه دمای کاری: منفی ۱۰ تا ۵۰ درجه سانتی‌گراد
- محدوده رطوبت کاری: 90% تا 20%
- حداکثر ارتفاع عملیاتی: ۵۰۰۰ متر
- محدوده دما و رطوبت نگهداری: منفی ۲۰ تا ۸۵ درجه سانتی‌گراد و در رطوبت حداکثر 95%
سایر مشخصات
- استانداردها: EMC EN55022(CISPR22) Class B , EN61000-3
- استانداردهای ایمنی: EN62368-1,GB4943.1-2011,GB/T9254-2008
- ولتاژ ایستادگی: (Withstand Voltage) I/P-O/P: 1.5KVac – I/P-FG: 1.5KVac
- میانگین عمر مفید: (MTBF) 320.000hrs @ 25°C
- مدت زمان گارانتی: ۲ سال بی‌قید و شرط
توجه: جهت سهولت در سیم‌کشی برای هرکدام از خروجی‌های مثبت و منفی تعداد ۳ عدد ترمینال در نظر گرفته شده است ولی در نظر داشته باشید که مجموع جریان خروجی نباید از ۱۵ آمپر تجاوز کند!
