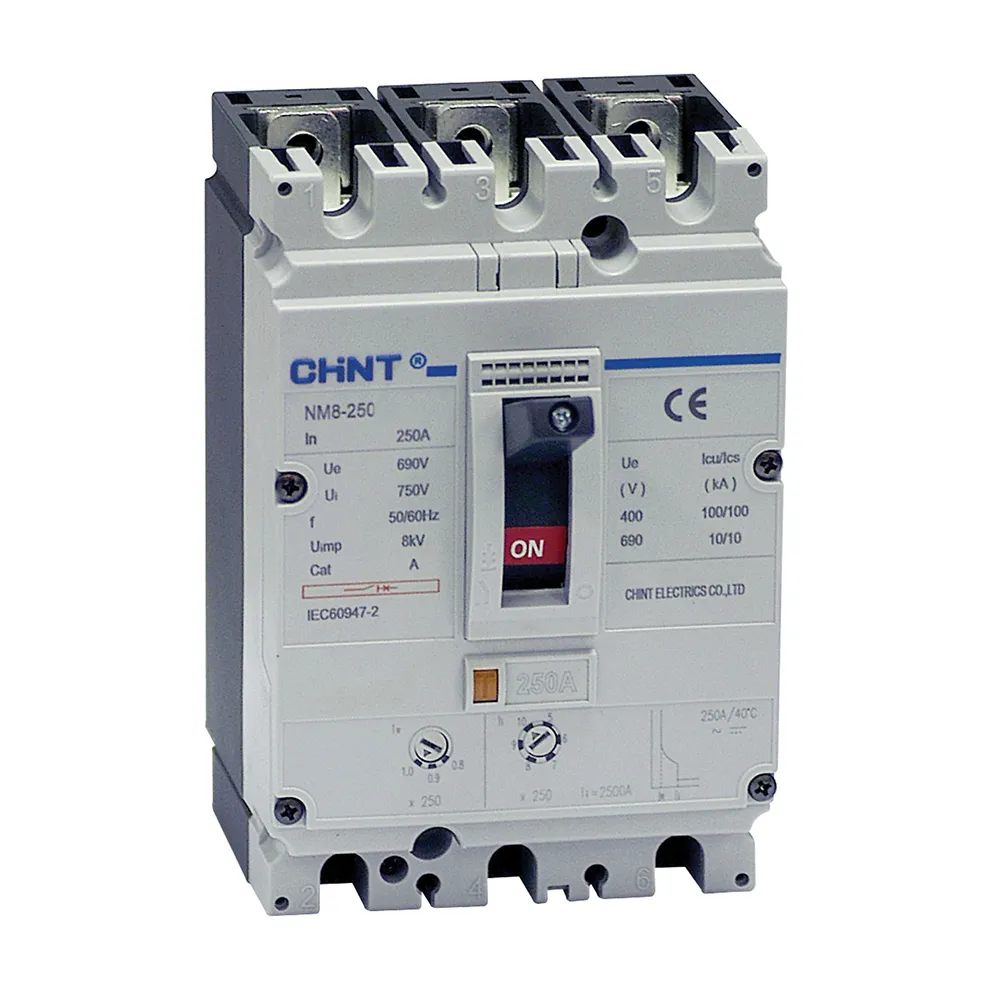

کلید اتوماتیک 250 آمپر قابل تنظیم چینت NM8-250S

بررسی اجمالی کلید اتوماتیک 250آمپر قابل‌تنظیم چنت

از کلیدهای اتوماتیک به‌منظور حفاظت مصرف‌کننده‌های پایین‌دستی در فیدرهای خروجی و ورودی تابلوهای توزیع تأسیسات الکتریکی استفاده می‌شود. کلید اتوماتیک 250آمپر قابل‌تنظیم چنت مدل NM8-250S/250/3 یک کلید MCCB تنظیمی با قدرت قطع 250آمپر قابل تنظیم و از نوع 3 پل و قدرت قطع در اتصال کوتاه 50.000 آمپر محصول شرکت CHINT است. این کلید اتوماتیک دارای اهرم بوده که در سه حالت این اهرم می‌تواند قرار گیرد:

1. به کمک نیروی دست، اهرم کلید به سمت بالا رفته (بالاترین نقطه) ، نشانگر مکانیکی به رنگ قرمز درآمده و نشان‌دهنده این است که کلید در حالت وصل است.
2. به کمک نیروی دست، اهرم کلید به سمت پایین رفته (پایین‌ترین نقطه) ، نشانگر مکانیکی به رنگ سبز درآمده و نشان‌دهنده این است که کلید در حالت قطع است.
3. درصورتی‌که هر یک از مکانیسم‌های حرارتی یا مغناطیسی کلید اتوماتیک به علت اضافه‌بار یا اتصال کوتاه عمل کند، اهرم کلید در حالت وسط(TRIP) قرار می‌گیرد. در این حالت پس از بررسی و رفع عیب در تأسیسات الکتریکی، باید اهرم کلید را به حالت قطع و سپس به حالت وصل ببریم.

تنظیمات این کلید بسیار ساده بوده و پیچ تنظیم را می‌توان در سه حالت 0.8، 0.9 یا 1، به عنوان ضریب جریان حداکثر کلید تنظیم کرد.

تجهیزات جانبی

تجهیزات زیر را می‌توان به کلید اتوماتیک چینت متصل کرد:

• رله شانت: رله شنت برای کنترل و فرمان دادن از راه دور و یا قطع و وصل کلید اتوماتیک استفاده می‌شود.
• رله آندر ولتاژ: این رله در حالتی که ولتاژ از حد مشخصی پایین‌تر رود و یا سطح ولتاژ به صفر برسد تحریک شده و می‌تواند ضمن قطع کردن کلید اصلی، یک سیگنال در خروجی تولید کند.
• موتور کلید اتوماتیک: برای ایجاد فرمان قطع و وصل به‌صورت اتوماتیک به کلید اتوماتیک از موتور استفاده می‌شود.
• کنتاکت کمکی: برای مشخص شدن وضعیت کلید اتوماتیک استفاده می‌شود.
• کنتاکت آلارم: برای اعلام وضعیت خطا استفاده می‌شود.
• دسته‌گردان: دسته‌گردان به دو صورت اتصال مستقیم و اتصال از طریق شفت روی کلید اتوماتیک وجود دارد که به‌منظور کنترل بهتر و ایمن‌تر و همچنین کنترل کلید اتوماتیک از روی درب تابلو برق به کار می‌رود.

نکات خرید کلید اتوماتیک

مواردی که در خرید کلیدهای اتوماتیک باید در نظر گرفت:

1. تنظیمی و یا غیرقابل تنظیم بودن کلید اتوماتیک
2. رنج جریان کارکرد
3. تعداد پل‌های قطع و وصل
4. قدرت قطع اتصال کوتاه

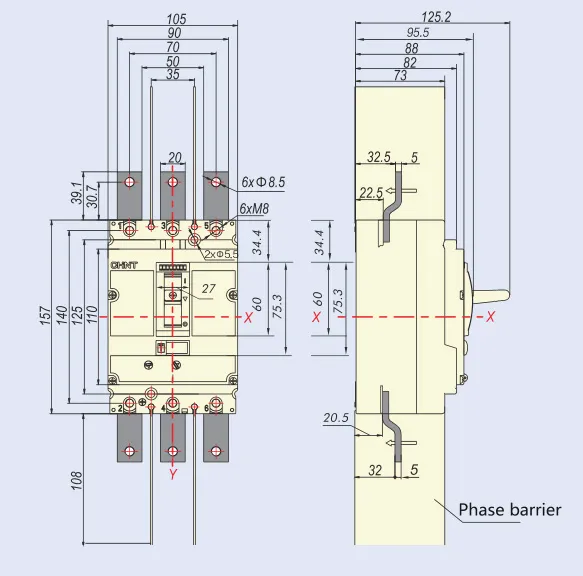

5. ابعاد آن
6. تجهیزات جانبی

نکات نصب کلید اتوماتیک 400آمپر قابل‌تنظیم چنت

• دقت کنید که جریان عملکرد کلید اتوماتیک برای دمای حداکثر 40 درجه طراحی‌شده است و چنانچه دما بالاتر رود راندمان کلید افت خواهد کرد
• در نصب حتماً از صفحات پلاستیکی جداکننده ترمینال‌ها استفاده کنید.
• در نصب از کابلشو سایز مناسب استفاده کنید. چنانچه قصد اتصال مستقیم شینه به کلید اتوماتیک را داشتید، دقت کنید که زوایای خم و نصب شینه به گونه‌ای باشد که به کلید اتوماتیک فشاری وارد نکند.
• فاصله جانبی استاندارد را از دیگر قطعات و دیواره تابلو رعایت کنید.

کلید اتوماتیک به عنوان مهم‌ترین و اولین تجهیز در ورودی تابلو نصب می‌گردد که در طبقات حفاظتی بعدی استفاده از کنترل فاز و کلید مینیاتوری نیز لازمست.
