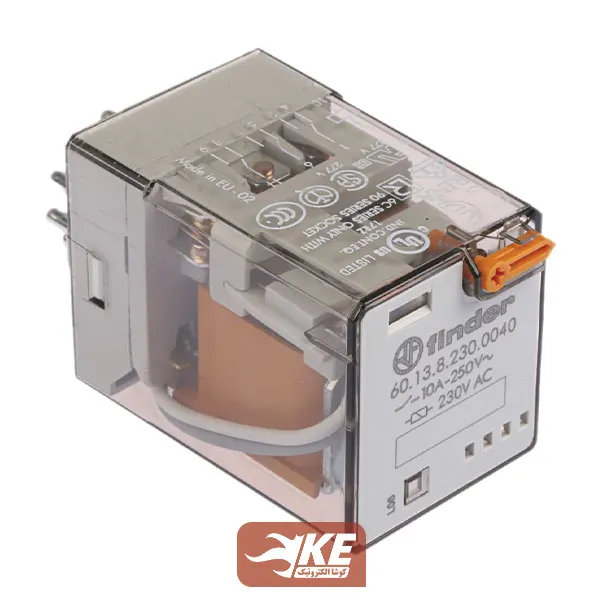

رله 230vAC سه کنتاکت 10 آمپر فیندر 601382300040

ویژگی‌ها
سازنده(برند): فیندر (ایتالیا)
ولتاژ ورودی/تحریک: 220vAC
جریان خروجی(نامی): 10 آمپر
تعداد کنتاکت: سه
تعداد پایه: 11 پایه
نوع نصب: ریلی
امکانات و تجهیزات جانبی: دارای قفل مکانیکی کنتاکت, دارای نشانگر وضعیت
تعداد در جعبه(بسته): 10 عدد

رله 220 ولت AC با 3 کنتاکت و 11 پایه، نصب روی سوکت 9023 با کد فنی 60.13.8.230.0040

موجود (در انبار ما و انبار فروشنده)

ارسال توسط کوشا الکترونیک
تک فروشی 488,000 تومان

موجود (در انبار ما و انبار فروشنده)

جدول تخفیف پلکانی:

تعداد تخفیف (%) قيمت خرید شما
1 - 2 488,000 تومان
3 - 9 2 % 478,240 تومان
10 - 19 3 % 473,360 تومان
20+ 5 % 463,600 تومان
مبلغ کل:
قیمت واحد:
- +

توضیحات

بررسی اجمالی رله فیندر 601382300040

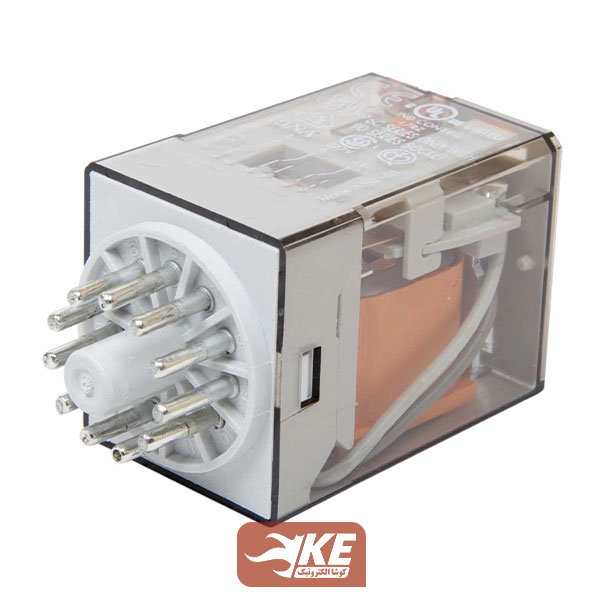

رله فیندر 601382300040 از نوع رله قدرت 10 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 230ولت AC است. این رله 11 پایه و دارای 3 کنتاکت (سه باز و سه بسته مجزا) است که می‌توان از طریق سوکت 9023 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 60.13.8.230.0040 است. رنگ نارنجی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع AC است. تفاوت این رله با رله فیندر 553382300050، در شکل پایه آنست که رله فیندر 601382300040 پایه گرد است.



ویژگی‌های مکانیکی و الکتریکی

  • ولتاژ بوبین: ۲۳۰ ولت AC
  • تعداد کنتاکت: ۳
  • تعداد پایه: ۱۱
  • حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
  • فاصله سیم‌پیچ و کنتاکت 8 میلی‌متر
  • ولتاژ عایقی تا 6000 ولت بین سیم‌پیچ بوبین و کنتاکت
  • تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
  • حداکثر جریان عبوری از هر کنتاکت 10 آمپر برای بار مقاومتی
  • قابلیت کنترل موتور تکفاز 0.37 کیلووات 11 میلی‌ثانیه
  • عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
  • عمر الکترونیکی رله  200هزار بار
  • مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
  • استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
  • دمای کارکرد از منفی 40 تا 85 درجه
  • نوع نصب: نصب ریلی از طریق سوکت ۹۰۲۳
  • کد فنی: 60.13.8.230.0040



سیم‌بندی رله فیندر 601382300040





در نمونه‌های جدید با استفاده از تکنیک جوش و لحیم الکتریکی اتصالات داخلی، ایزولاسیون بین کنتاکت‌ها افزایش یافته است.
افزایش ایزولاسیون بین کنتاکت ها
برای جلوگیری از وقفه و اخلال در عملکرد بوبین در برابر شوک‌های ولتاژی احتمالی، در این مدل و در زمان ساخت رله، سیم بوبین روی پایه پیچیده می‌شود.
پیچاندن سیم دور پایه بوبین

قدرت کلیدزنی رله فیندر 601382300040

جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:

  1. برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
    • در ولتاژ 30VDC حداکثر جریان 10 آمپر
    • در ولتاژ 110VDC حداکثر جریان 400 میلی‌آمپر
    • در ولتاژ 220VDC حداکثر جریان 150 میلی‌آمپر
  2. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 2500 ولت‌آمپر را قطع و وصل کرد.
  3. برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 500 ولت‌آمپر را قطع و وصل کرد.
  4. برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.37 کیلووات را می‌توان کنترل کرد.



در انتخاب یک رله به چه نکاتی باید توجه کرد؟

  1. ولتاژ و جریان بوبین رله
  2. ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
  3. تعداد کنتاکت موردنیاز
  4. شکل ظاهری رله

توضیحات تکمیلی

وزن125 گرم
سازنده(برند)

فیندر (ایتالیا)

ولتاژ ورودی/تحریک

220vAC

جریان خروجی(نامی)

10 آمپر

تعداد کنتاکت

سه

تعداد پایه

11 پایه

نوع نصب

ریلی

امکانات و تجهیزات جانبی

دارای قفل مکانیکی کنتاکت, دارای نشانگر وضعیت

تعداد در جعبه(بسته)

10 عدد

گارانتی

اصالت و سلامت الکتریکالی کالا
