بررسی اجمالی رله فیندر 465282300054

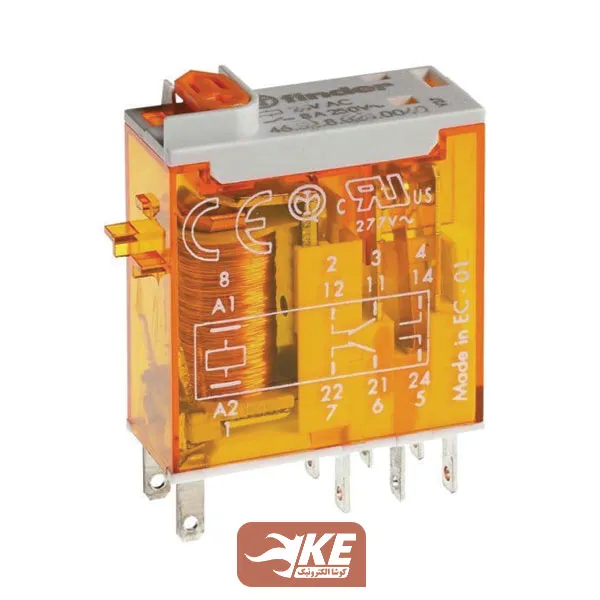

رله فیندر 465282300054 رله ۸ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 230 ولت AC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که میتوان از طریق سوکت 9702 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 46.52.8.230.0054 است. رنگ نارنجی بدنه این رله نشاندهنده ولتاژ تحریک از نوع AC است.
از هریک از دو کنتاکت رله فیندر 465282300054 میتوان 8 آمپر برای کنترل بار اهمی جریانکشی داشت. برای بارهای سلفی و خازنی (شیربرقی، روشنایی LED و مشابه آن) حداکثر جریانکشی حدود 1 آمپر باید لحاظ گردد.
ویژگیهای مکانیکی و الکتریکی
- ولتاژ بوبین: 230 ولت AC
- تعداد کنتاکت: 2
- تعداد پایه: 8
- توان مصرفی بوبین 0.65 وات معادل 27 میلیآمپر
- حداکثر ولتاژ قطع و وصل کنتاکتها 400VAC
- فاصله سیمپیچ و کنتاکت 8 میلیمتر
- ولتاژ عایقی تا 6000 ولت بین سیمپیچ بوبین و کنتاکت
- تحمل دیالکتریک (عایق) بین کنتاکتها تا 1000 ولت
- حداکثر جریان عبوری از هر کنتاکت 8 آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت حدود 1 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.37 کیلووات)
- تاخیر وصلشدن کنتاکتها از زمان برقدار شدن بوبین، حداکثر 7 میلیثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوکهای فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکتها برای رسانایی بهتر
- دمای کارکرد از منفی 40 تا 85 درجه
- نوع نصب: مستقیم روی برد، نصب ریلی از طریق سوکت 9702
- کد فنی: 46.52.8.230.0054
این رله دارای نشانگر LED، نشانگر مکانیکی کنتاکت و کلید قفل مکانیکی برای کنتاکت است.
تجهیزات جانبی
برای نصب رله فیندر 465282300054 روی ریل مینیاتوری باید از سوکت 9702 استفاده کنید.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابلتحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
