بررسی اجمالی رله فیندر ۴۰۵۲۹۰۲۴۰۰۰۰

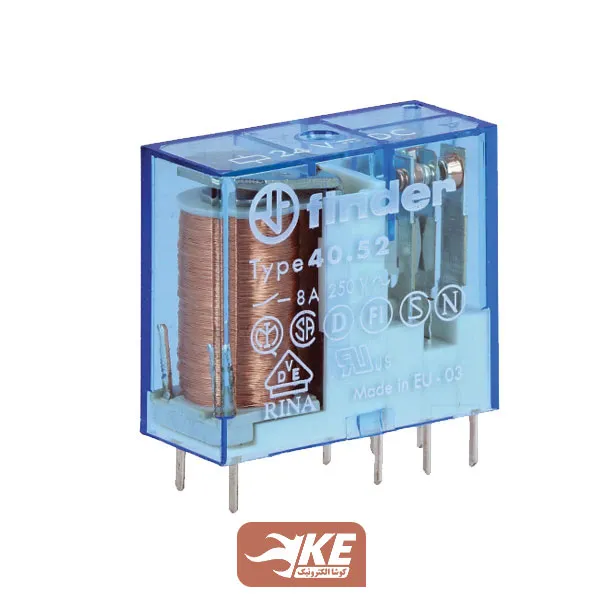

رله فیندر ۴۰۵۲۹۰۲۴۰۰۰۰ از نوع رله PCB مینیاتوری(کتابی) ۸ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین ۲۴ولت DC است. این رله ۸ پایه و دارای ۲ کنتاکت (دو باز و دو بسته مجزا) است که می‌توان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله ۴۰.۵۲.۹.۰۲۴.۰۰۰۰ است. رنگ آبی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.
از هریک از دو کنتاکت رله فیندر ۴۰۵۲۹۰۲۴۰۰۰۰ می‌توان ۸ آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی و خازنی (شیربرقی، روشنایی LED و مشابه آن) حداکثر جریان‌کشی حدود ۱ آمپر باید لحاظ گردد.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین ۲۴ ولت DC
- توان مصرفی بوبین ۰.۶۵ وات معادل ۲۷ میلی‌آمپر
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- فاصله سیم‌پیچ و کنتاکت ۸ میلی‌متر
- ولتاژ عایقی تا ۶۰۰۰ ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا ۱۰۰۰ ولت
- حداکثر جریان عبوری از هر کنتاکت ۸ آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت حدود ۱ آمپر برای بار موتوری و روشنایی (موتور تکفاز ۰.۳۷ کیلووات)
- تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر ۷ میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی ۴۰ تا ۸۵ درجه
سیم‌بندی رله فیندر ۴۰۵۲۹۰۲۴۰۰۰۰
رله فیندر ۴۰۵۲۹۰۲۴ دارای ۸ پایه است، که دو پایه آن برای تحریک بوبین و اعمال ولتاژ 24VDC است. سه پایه مربوط به کنتاکت اول و سه پایه نیز مربوط به کنتاکت دوم است که مطابق تصویر زیر سیم‌کشی می‌شود:
قدرت کلیدزنی رله فیندر ۴۰۵۲۹۰۲۴۰۰۰۰
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان ۸ آمپر
- در ولتاژ 110VDC حداکثر جریان ۳۰۰ میلی‌آمپر
- در ولتاژ 220VDC حداکثر جریان ۱۲۰ میلی‌آمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار ۲۰۰۰ ولت‌آمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار ۴۰۰ ولت‌آمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور ۰.۳ کیلووات را می‌توان کنترل کرد.
کد سفارش:
ابعاد و اندازه رله فیندر سری ۴۰۵۲
در زمان طراحی تابلو برق، جایگزینی رله یا انتخاب سوکت آن، اندازه رله و فاصله پایه‌های آن بسیار مهم است. ابعاد رله ۴۰.۵۲.۹.۰۲۴.۰۰۰۰ (میلی‌متر) مطابق تصویر زیر است:
تجهیزات جانبی
برای نصب رله فیندر ۴۰۵۲۹۰۲۴۰۰۰۰ روی ریل مینیاتوری می‌توانید از سوکت ۹۵۰۵ استفاده کنید.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
