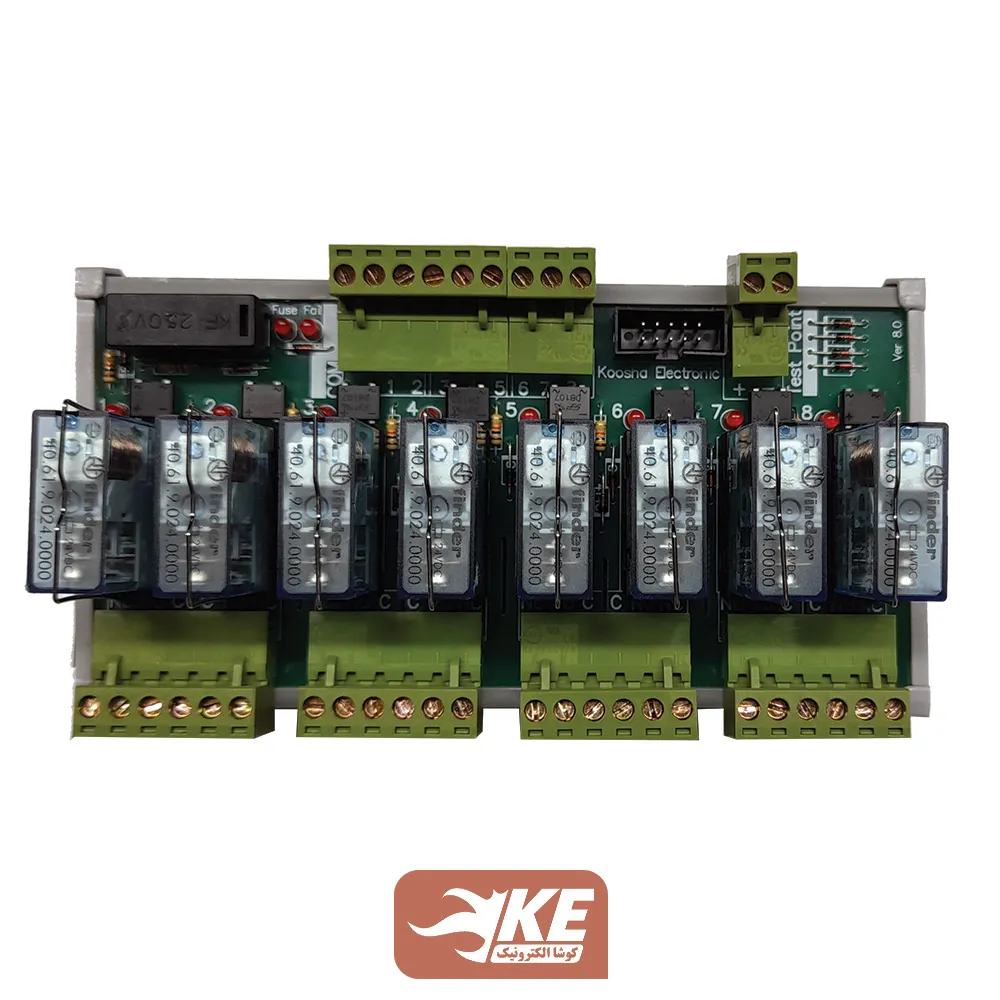

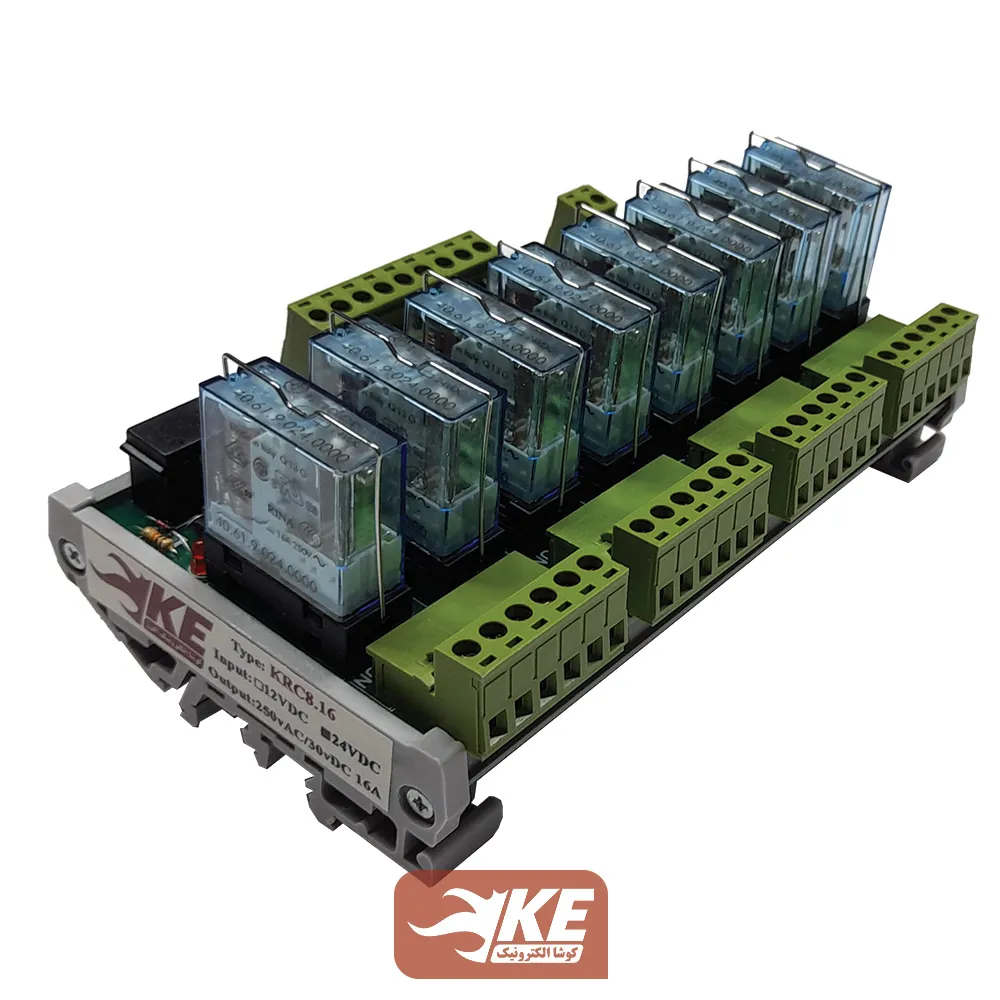

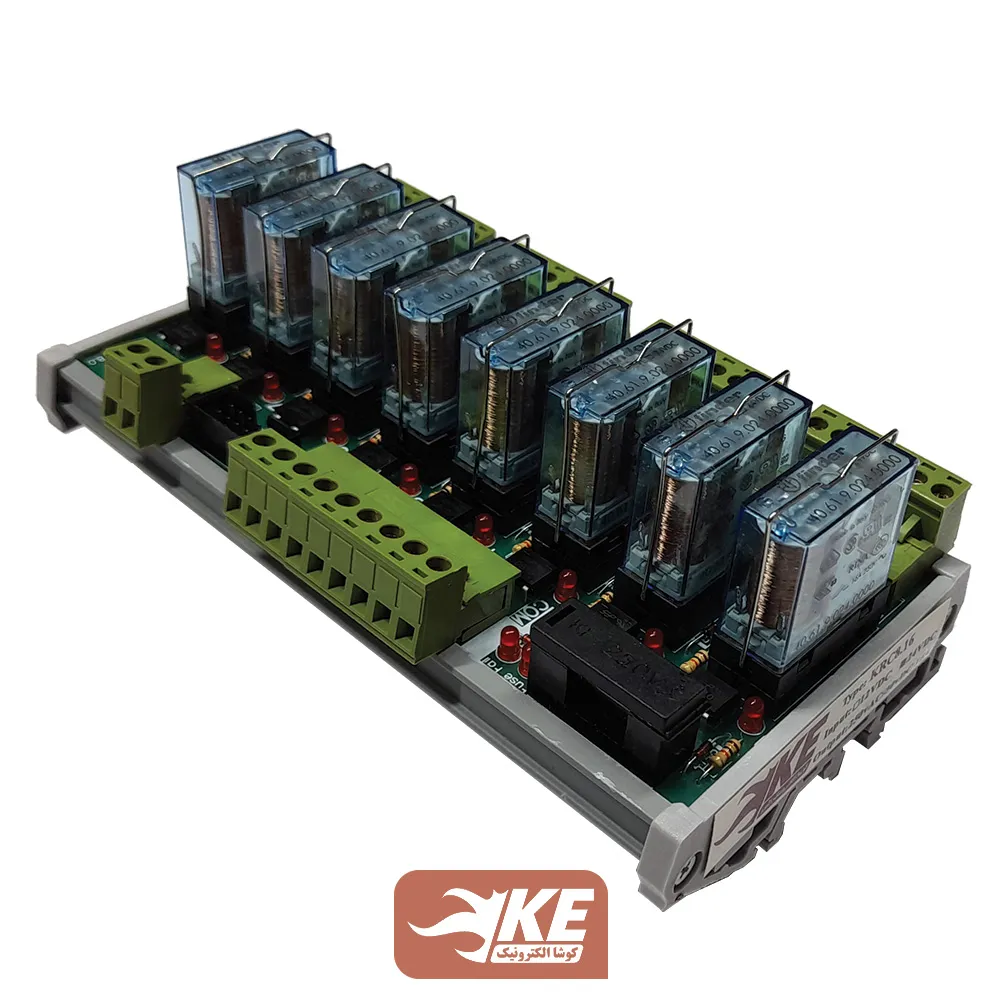

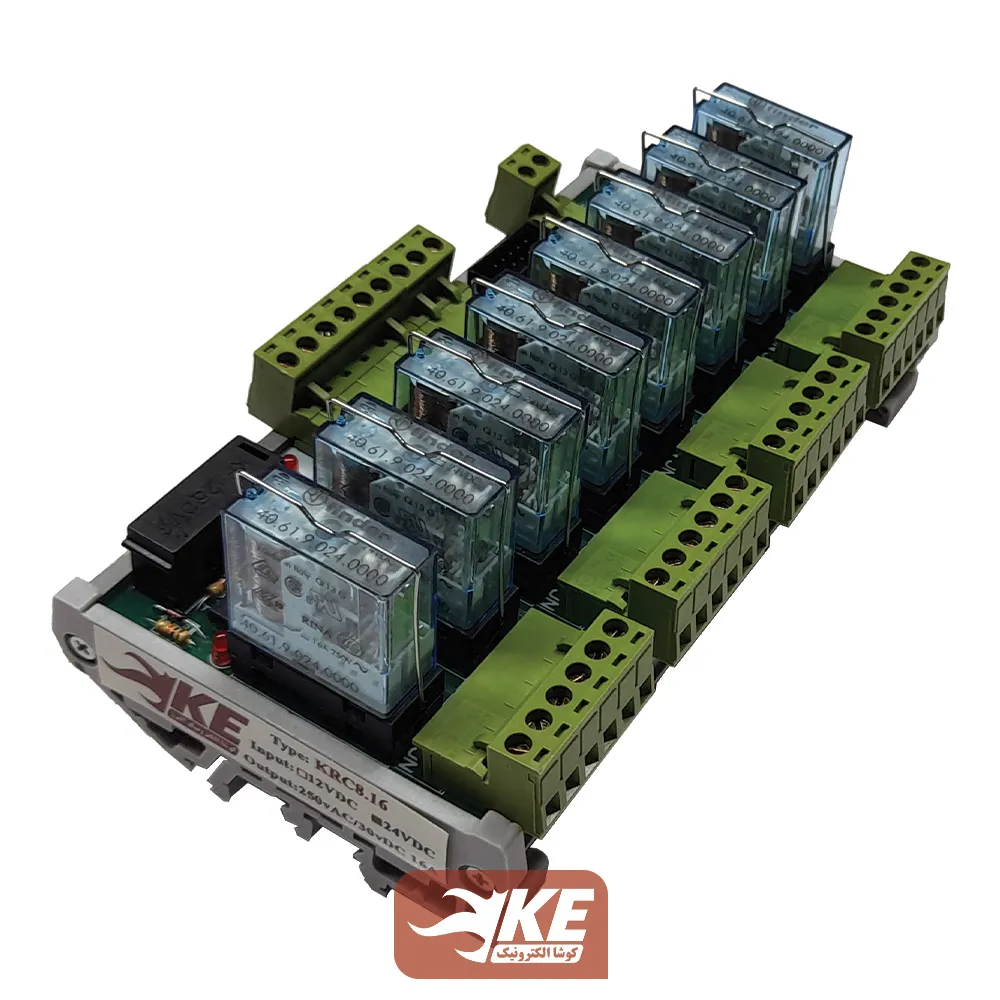

رله برد 16 آمپر 8 تایی 24 ولت کوشا الکترونیک سری KRC8.16 با رله فیندر

ویژگی‌ها
ولتاژ ورودی/تحریک24vDC
جریان خروجی(نامی)16 آمپر
تعداد کنتاکتیک
تعداد کانال8 تایی
نوع نصب
گارانتی3سال بی‌قید و شرط
مشاهده همه ویژگی‌ها

کارت رله 8 کاناله با ولتاژ تحریک ۲۴ ولت، تک کنتاکت

آخرین بروزرسانی قیمت و موجودی: امروز 1403/08/24

ناموجود

ارسال توسط کوشانیک
ناموجود

ناموجود

توضیحات

بررسی اجمالی رله برد 16 آمپر 8تایی رله فیندر

طراحی رله برد 16 آمپر 8تایی رله فیندر (finder) مدل KRC8.24.16، به گونه ایست که می‌توان آن را مستقیم به بسیاری از تجهیزات نظیر سنسورهای صنعتی(NPN,PNP)، خروجی تیغه‌ای تجهیزات، خروجی PLCها و … متصل نمود.

ولتاژ تحریک بوبین این کارت 24 ولت DC است . لازم به ذکر است که هر رله دارای یک نشانگر LED و دیود هرزگرد محافظ می‌باشد.

دقت بسیاری در طراحی این محصول انجام‌گرفته تا طراحان و نصب کنندگان بتوانند در راحت‌ترین شرایط از این محصول استفاده نمایند، به‌طوری‌که هر کانال دارای پل دیودی بوده، که باعث می‌گردد تا پلاریته ورودی اهمیتی نداشته باشد و بتوان آن را به‌صورت صفرمشترک یا یک مشترک(NPN یا PNP) در تابلو سیم‌کشی نمود، همچنین هر رله دارای سوکت مجزا بوده که در صورت آسیب رله می‌توان به‌راحتی نسبت به تعویض آن اقدام کرد.از مهم‌ترین ویژگی‌های این کارت رله (رله برد)دارا بودن ترمینال‌های جداشونده در ورودی‌ها و خروجی‌ها می‌باشد که باعث می‌گردد در صورت آسیب برد اصلی، بدون نیاز به تغییر در سیم‌کشی، نسبت به تعویض آن اقدام نمود.

ازآنجایی‌که آتش‌سوزی یکی از شایع‌ترین اتفاقات در تابلو برق می‌باشد، بدنه این کارت از موادی ساخته‌شده است که در صورت قرارگیری در میان شعله، شعله‌ور نمی‌شود و آب نمی‌گردد( تنها در حرارت بالا مچاله می‌شود)

امکانات و ویژگی‌ها

دارای سوکت توسعه: رله برد 16 آمپر 8تایی دارای یک سوکت توسعه 10 پین هستند. این سوکت توسعه به دو منظور طراحی‌شده است:

  • امکان اتصال مدارهای اختصاصی طراحی‌شده توسط مشتری، بدون نیاز به سیم‌کشی‌های اضافی و تنها با اتصال یک کابل رابط فلت (Flat Cable) مهیا می‌سازد.
  • از این سوکت می‌توان جهت توسعه کاربرد رله برد استفاده نمود و به ماژول مدباس، ماژول تایمر، ماژول RF و …. متصل نمود. این ماژول‌ها محصولات آتی کوشا الکترونیک خواهند بود.
  • رله مورد استفاده: در طراحی این محصول از رله فیندر ۴۰۶۱۹۰۲۴، محصول شرکت فیندر ایتالیا، استفاده‌شده است. تیغه‌های این رله قادر است (برای بارهای اهمی) تا ۱۶ آمپر و برای بارهای سلفی و خازنی (شیربرقی و روشنایی و ….) تا 3 آمپر جریان را تأمین کند.



ورودی: مواردی که جهت تسریع سیم‌کشی در ورودی رله برد 16 آمپر 8تایی رله فیندر لحاظ گردیده است:

  • استفاده از پل دیودی برای هر رله که باعث می‌گردد تا بتوان رله برد را به‌صورت NPN یا PNP (صفر یا یک مشترک) سیم‌کشی کرد.
  • یک پایه ورودی‌ها به هم وصل (جامپر ) شده‌اند و دیگر نیازی به سیم بندی اضافی یا خرید جامپر نیست.



خروجی: مواردی که جهت تسریع سیم‌کشی در خروجی این رله برد لحاظ گردیده است:

  • برای هر رله، هر سه پایه آن (COM, NO, NC) در دسترس هست.
  • در خروجی، پایه COM هر دو رله کنار هم، در نزدیک‌ترین فاصله طراحی‌شده است تا به‌راحتی بتوان جامپر نمود.



مدارهای حفاظتی و موارد ایمنی:

  • هر رله دارای دیود هرزگرد بوده تا جریان‌های اضافی را به طبقه فرمان قبل ( PLC و….) برنگرداند.( لذا نیازی به هزینه اضافه برای ماژول LED نیست)
  • نشانگر LED هر کانال دارای مدار محافظ برای حذف جریان بازگشتی و حفاظت از LED بوده و این مدار به‌گونه‌ای طراحی‌شده است که حتی با سوختن LED، رله همچنان عملکرد صحیح خود را خواهد داشت.
  • آتش‌سوزی یکی از شایع‌ترین حوادث در تابلو برق می‌باشد. بدنه رله برد فیندر از موادی ساخته‌شده است که در صورت قرارگیری در میان شعله، شعله‌ور نمی‌شود و تنها در حرارت بالا مچاله می‌شود.



تعمیر و نگهداری آسان:

  • این محصول دارای ترمینال‌های جداشونده می‌باشد که بدون نیاز به تغییر در سیم‌کشی و باز کردن سیم‌ها، می‌توان در کمتر از یک دقیقه رله برد را تعویض نمود.
  • هر رله دارای سوکت بوده و در صورت خرابی رله به‌راحتی و به‌سرعت می‌توان آن را تعویض نمود.
  • سوکت مورداستفاده در طراحی این محصول از نوع ۸ پایه بوده که علاوه بر رله‌های فیندر می‌توان رله امرون، رله شراک، رله اشنایدر، رله فونیکس و دیگر رله‌های ۸ پایه موجود در بازار را استفاده نمود.
  • جهت راحتی مشتریان گرامی، کوشا الکترونیک البرز، رله‌های مورداستفاده در رله بردها را نیز به‌صورت تک‌فروشی عرضه می‌نماید <اطلاعات بیشتر،تک‌فروشی رله فیندر>
  • رله برد دارای ۳ سال ضمانت تعویض بدون سؤال می‌باشد.



قابلیت نصب روی انواع ریل: قابلیت نصب روی انواع ریل‌های استاندارد تابلویی را داراست.

توضیحات تکمیلی

وزن360 گرم
ابعاد15.5 × 9 × 7.5 سانتیمتر
ولتاژ ورودی/تحریک

24vDC

جریان خروجی(نامی)

16 آمپر

تعداد کنتاکت

یک

تعداد کانال

8 تایی

نوع نصب
گارانتی

3سال بی‌قید و شرط
