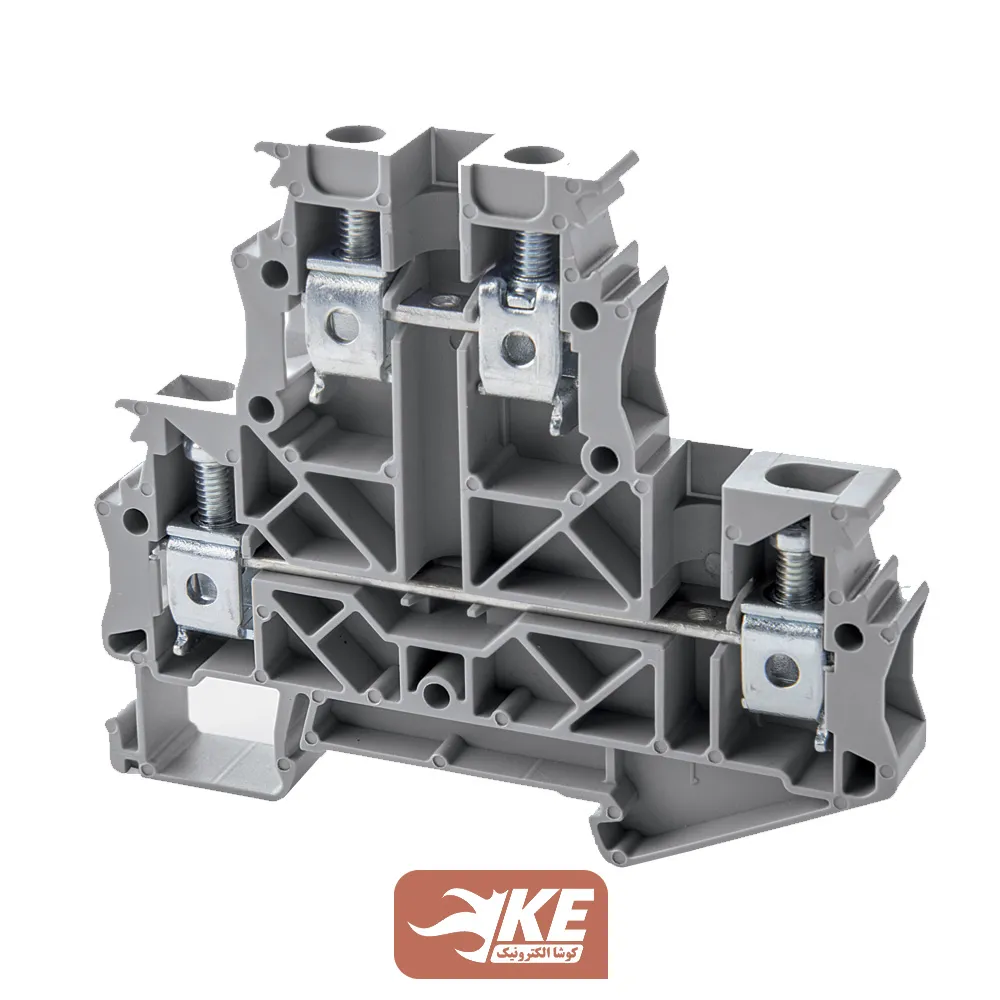

ترمینال ریلی پیچی دوطبقه سایز 10 رعد مدل DRTP10

توضیحات

ترمینال دوطبقه سایز 10 رعد مدل DRTP10(RT/SU10-2L) جهت بهینه‌سازی طراحی شده است که توانایی تحمیل و عبور جریان تا 57 آمپر را داراست. این ترمینال برای اتصال سیم با سطح مقطع 6 و 10 میلی‌متر مرع مناسب است. شایان ذکر است که در این نوع ترمینال به جهت همراستا نبودن قسمت بالایی و پایینی، مزایای زیر با توجه به دو برابر شدن تراکم سیم گیری حاصل میگردد:

• سهولت دسترسی به پیچ‌های قسمت پایینی ترمینال از طریق پیچ گوشتی
• مشاهده بهتر شماره‌ها و دهانه ورودی بخش پایینی ترمینال
• قابل نصب روی ریل TH35 (عمق 7.5 و 15 میلی‌متر)

تجهیزات جانبی ترمینال ریلی پیچی دوطبقه 10 رعد DRTP10

1. پارتیشن برای ایجاد یک فاصله می‌توان از پارتیشن عمومی مدل GP یا کاور محافظ CB/1 استفاده کرد.
2. درپوش مخصو این ترمینال مدل EP-RT/SU10-2L است.
3. برای شماره‌گذاری باید از شماره ترمینال‌های سری NS10 استفاده کرد.
4. برای اتصال از جامپر، سایزهای جامپر 10 ترمینال پیچی تک طبقه، برای این ترمینال‌ نیز قابل استفاده است، مدل‌های CC2-10، CC3-10 و CC10-10
