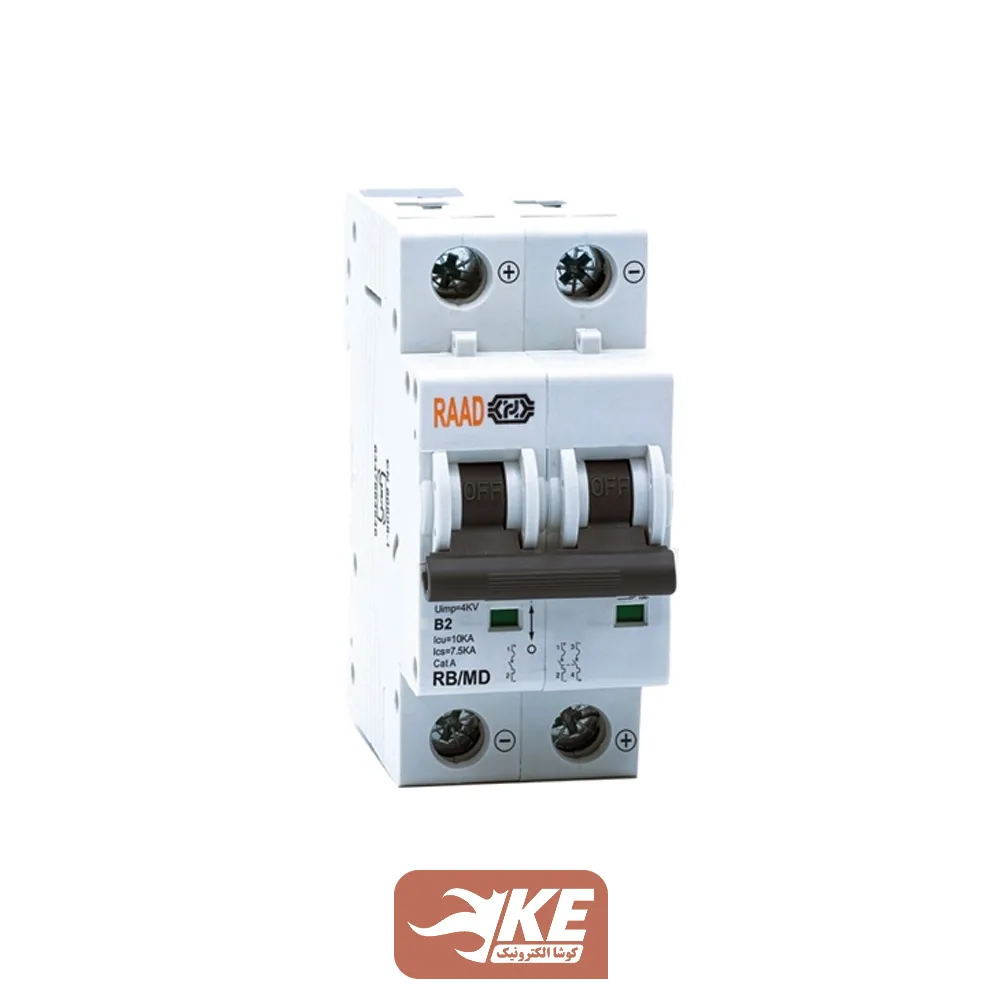

کلید مینیاتوری 6KA دو پل 32 آمپر C رعد مخصوص DC

کلید مینیاتوری 6KA دو پل 32 آمپر C رعد مخصوص DC سری RB-MD 2P رعد با ولتاژ ورودی حداکثر 500 ولت DC و تحمل جریان نامی 32 آمپر طراحی‌شده است. حداکثر تحمل جریان لحظه‌ای این محصول 6000 آمپر و از تیپ C است. تیپ C تحمل جریان لحظه‌ای 5 الی 10 برابر جریان نامی کلید مینیاتوری را داراست. این کلید دارای دو پل جهت اتصال مثبت و منفی تغذیه DC است.

• حفاظت از تجهیزات در برابر اتصال کوتاه و اضافه‌بار
• نمایش حالت قطع و وصل فیوز
• درجه‌ی حفاظت IP20
• ساخته‌شده مطابق با استاندارد IEC60947-2 و EN60947-2

تشخیص جریان اضافه بار توسط بی‌متال داخلی صورت می‌گیرد که با عبور جریانی بزرگتر از جریان نامی و بصورت مدت‌دار گرم شده و با خم‌شدن، باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع می‌کند. همچنین جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم‌پیچ داخلی با توجه به میدان مغناطیسی که ایجاد می‌کند باعث قطع کلید مینیاتوری DC رعد می‌شود.

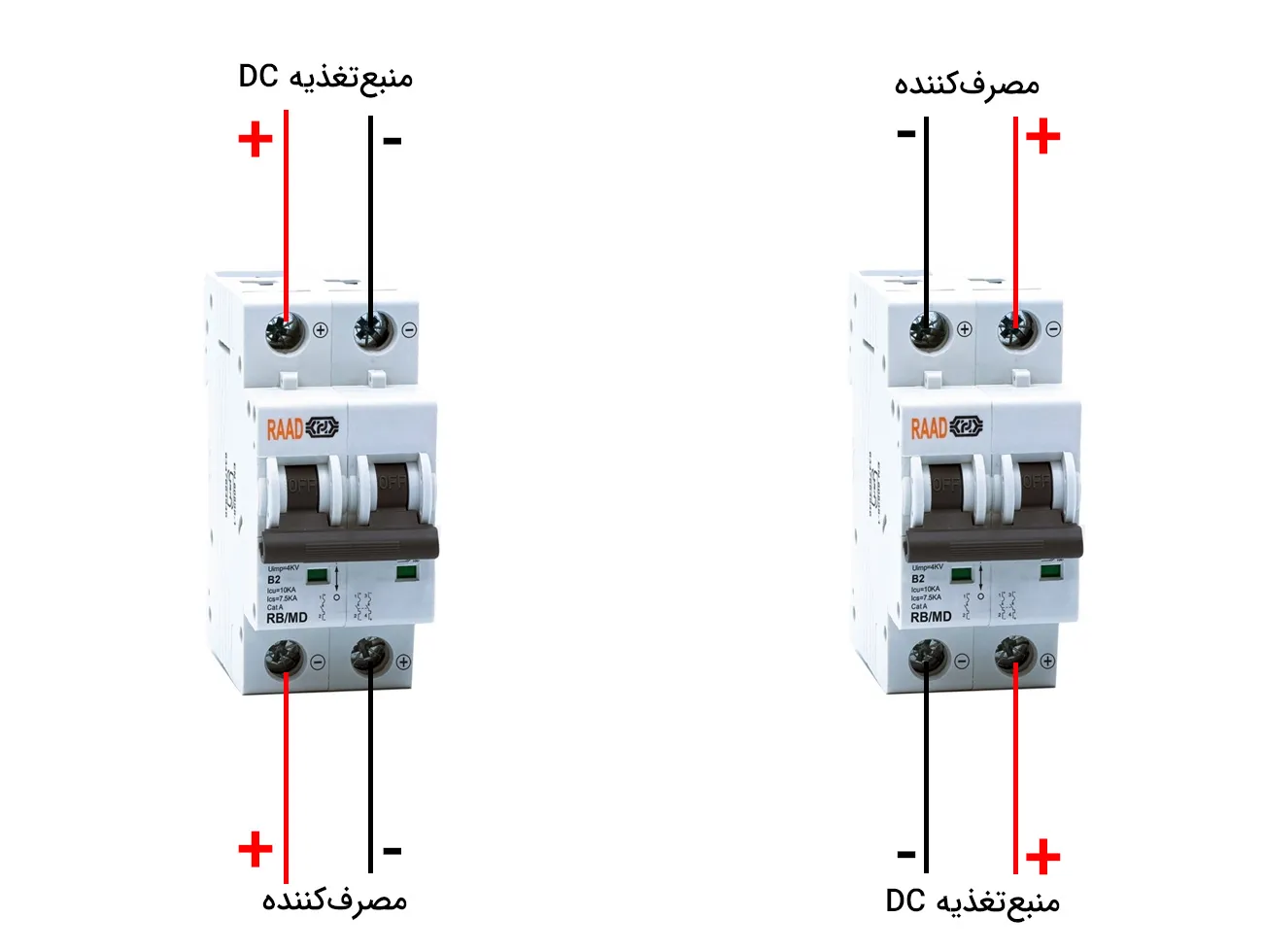

سیم‌بندی کلید مینیاتوری 6KA دو پل 32 آمپر C رعد مخصوص DC

توجه: به سمت قرارگیری منبع تغذیه و مصرف‌کننده در نوع سیم‌بندی دقت کنید. سمت قرارگیری منبع‌تغذیه (بالا یا پایین) پلاریته اتصالی به کلید مینیاتوری را تعیین می‌کند.

توجه: علامت پلاریته روی بدنه مینیاتوری برای اتصال منبع‌تغذیه DC است و سیم‌بندی در قسمت خروجی از پلاریته تبعیت نمی‌کند.

نکات مهم در انتخاب کلید مینیاتوری:

1. حداکثر جریان
2. تیپ فیوز یا منحنی قطع
3. حداکثر جریان لحظه‌ای یا اتصال کوتاه
4. تعداد پل مورد نیاز
